После доклада о результатах применения танков в начале 1918 года на заседании в военном министерстве с участием Начальника Генштаба программу строительства танков увеличили до 5000. В июне Черчилль сообщил в Генеральный штаб, что текущая рабочая программа позволит британской армии к июню 1919 года иметь 7000 тяжелых и средних танков. Параллельно начали размещать в США заказы на 10 000 тягачей для танковых и артиллерийских частей (часть из них предназначалась Франции).

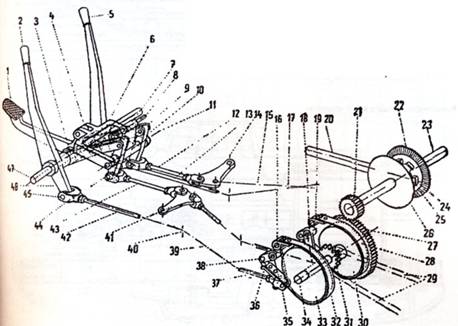

Органы управления танка MkV:
1 – педаль, 2,5 – рулевые рычаги, 3 – втулки, 4 – короткое плечо педали, 5,46 – рычаги поворота, 6 – вилка, 7 – поводок, 8,11,18,38-ось, 9-планка, 10-рычаг, 12,13,15,17,34,37, 39,40,42, 43 – тяги, 14,41-коленчатые рычага, 16,19-втулки тормозной ленты, 20-приводной вал, 21 – ведущая шестерня, 22,26 – конические
При разработке танка Mk VI попытались отказаться от спонсонов. В лобовой части установили одну 57-мм пушку (боекомплект – 130 выстрелов), так что водитель должен был бы работать вместе с наводчиком -снова влияние французских средних танков. Для круговой обороны служили 4 пулемета «Гочкис» с общим боекомплектом 10 000 патронов. Двигатель «Рикардо» сместили к борту, обитаемое отделение приподняли, компактно разместив экипаж.Танк должен был иметь массу 33 т, экипаж 8 человек, длину 8,11, ширину 3,2 и высоту 2,75 м, толщину брони 14-6 мм, максимальную скорость 6,3 км/ч, запас хода 80,5 км, преодолевать те же препятствия, что и MkV. Гусеницы планировали уширить до 750 мм. Подготовили заказ на 600 танков Mk VI для формируемого американского танкового корпуса. Но заказ аннулировали – выбор остановили на Mk VIII. А Мк VI не пошел дальше деревянного макета в натуральную величину.
В июле 1918 года на заводе «Братья Браун» в Эдинбурге начали сборку танка Mk VII с регулируемой гидростатической передачей «Уильямс- Дженни». Заказано 75 танков, но собрали только 3. Гидравлическая «муфта Дженни» к тому времени была известна как регулятор скорости наведения в морских (опять морских!) башенных установках. Двигатель через шестеренчатые редукторы приводил в действие два гидравлических насоса, каждый из которых соединялся шлангами с гидромотором соответствующего борта. Выходной вал гидромотора соединялся с бортовой передачей. Конструкция насоса и гидромотора была в принципе одинакова – установленная на валу под углом шайба соединялась шатунами с продольно перемещающимися поршнями. Регулирование скорости производилось изменением угла наклона шайбы насоса, реверс – ее наклоном в противоположную сторону, холостой ход-установкой перпендикулярно валу. Водитель получил штурвал, требовавший меньше усилий, чем рычаги механических трансмиссий. Гидравлическая трансмиссия позволяла плавно и в широких пределах регулировать радиус поворота и скорость хода, предотвращала остановки двигателя при переключении передач, но оказалась громоздкой, с меньшим КПД, дорогостоящей и очень чувствительной к износу. Потребовался дополнительный радиатор для охлаждения масла в трансмиссии. Решетки радиаторов перенесли на крышу для уменьшения засорения и запыления. В крыше корпуса и рубки выполнили вентиляционные куполы. Танк оснастили также электростартером. Ходовая часть -типа «Тэдпол», уже опробованная на единичных Mk IV и V. Боевая масса достигла 37 т, вооружение состояло из двух 57-мм пушек и 5 пулеметов. Повышение емкости баков до 454 л увеличило запас хода до 80,5 км. То, что Мк VII не пошли в серию, обьясняется меньшей стоимостью и большей надежностью уже выпускавшихся Mk V.
Самым сильным серийным танком, разработанным в конце войны, и завершением эволюции ромбовидных тяжелых танков стал англо-американский Mk VIII. Проектирование Мк VIII началось летом 1917г. Немалый вклад в его продвижение внес А. Стэрн, курировавший танковые программы союзников в качестве комиссара британского Министерства снабжения. Как всегда, американцы запланировали дело с размахом. 3 декабря 1917г. французское правительство дало согласие на строительство в 200 милях от Парижа, в Шатору (в Нэви-Пэю), большого сборочного завода, на котором до конца 1918 года предполагалось собрать 1500 танков с достижением уровня сборки 300 машин в месяц. Из США должны были поставляться двигатели, агрегаты трансмиссии и электрооборудования, гусеничные цепи и детали ходовой части, из Англии – бронеплиты, элементы конструкции корпуса, башмаки для траков, опорные катки, орудийные и пулеметные установки, боеукладки, боеприпасы. Танк получил название «Интернэшнл» (The International – «Международный») или «Либерти» (Liberti – по марке двигателя). Стоимость одного серийного экземпляра оценивалась в 5 тыс. фунтов. Французы рассчитывали не только получить позже завод, но и часть тяжелых танков – сами они смогли тогда поставить производство только средних и легких машин. Хотя американцы и англичане не очень стремились делиться новыми танками с французами. Но строительство завода затягивалось, только в октябре 1918г. возвели мастерские. Британская промышленность с большим напряжением выполняла собственную программу, а американцы не смогли быстро организовать производство двигателей. В результате американцы решили строить 1500 машин в рамках собственной танковой программы, а англичане – самостоятельно построить 1450 Mk VIII, используя свои двигатели. После перемирия смысл подготовки производства нового танка просто пропал.
До перемирия англичане успели изготовить 100 полных комплектов деталей, из которых собрали 5 единиц до перемирия и 2 после. Первенец с корпусом из неброневой стали с двигателем «Роллс-Ройс» изготовила компания «Норс Бритиш Локомтив» в Глазго, остальные – с нормальным бронированием –
Один корпус из обычной стали переправили за океан для дальнейшей сборки машины. 29 сентября впервые прошли испытания Mk VIII, еще без вооружения. Впоследствии установили две пушки и пулеметы «Гочкис» -единственный американский Mk VIII с пулеметами этой системы. Официальные испытания с успехом прошли в октябре. Все имеющиеся у англичан комплекты узлов и деталей доставили в арсенал Рок Айлэнд (штат Иллинойс), где в 1919-1920 гг. собрали единственную серию в 100 машин для армии США – окончание войны поставило крест на планах дальнейшего строительства танка.
Mk VIII воплотил в себе изменения в концепции танка. Сохранив жесткую подвеску, охватывающие корпус гусеницы и спонсоны для установки основного вооружения, он отличался целым рядом серьезных усовершенствований.
Двигатель перенесли в корму и отгородили от обитаемого отделения перегородкой, сделав условия работы экипажа более сносными. Рубку управления совместили с большой рубкой, играющей роль «пулеметной башни», на крыше которой поместили наблюдательную башенку со смотровыми щелями. В рубке размещались водитель, командир, пулеметчики, в спонсонах – наводчики (канониры) и заряжающие. В силовом отделении за сдвижной перегородкой разместили инженера-механикадля наблюдения за двигателем и трансмиссией.

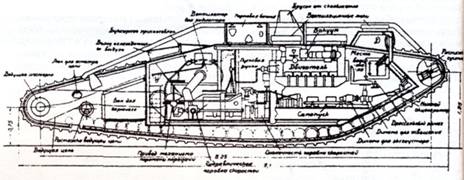

Компоновка танка Mk VII
Компоновка танка Мк V «самец»
По опыту MkV отказались от разделения на «самцов» и «самок». В спонсоне на тумбовой установке монтировалась 57-мм пушка «Гочкис» с сектором обстрела около 100'. Конструкция спонсона была улучшена – он крепился шарнирно и мог просто складываться внутрь корпуса. Перевод спонсона из транспортного положения в боевое занимал считанные минуты. Пулеметы из спонсонов убрали, дав больше пространства для работы наводчика – здесь явно сказался опыт MkV*. Боекомплект орудий размещался в боеукладках в передней части боевого отделения по бортам и посередине танка, патронные ящики – на дне спонсонов. В бортовых дверях (более удобных, чем у MkV*) позади спонсонов выполнили шаровые опоры со сферической бронировкой, сектором обстрела в 45", механическим прицелом. Штатно пулеметы здесь не устанавливались, но могли браться из «башни». В «башне» имелось пять шаровых установок, обеспечивающих вместе круговой обстрел – две в лобовых скулах, по одной в бортовом и кормовом листах. Угол горизонтального обстрела каждой из башенных установок составлял не более 30*. Таким образом не только увеличили сектора обстрела, но и облегчили работу экипажа и управление огнем. Американские танки вооружались 7,62-мм пулеметами М1919 «Браунинг» воздушного охлаждения (собственно, этот пулемет и разрабатывался для установки на танки), с дополнительным бронекожухом и мешком для сбора стреляных гильз. «Тело» пулемета укладывалось на люльку, укрепленную в яблоке установки, снизу к люльке крепилась патронная коробка с лентой, на случай использования пулемета вне танка экипаж должен был возить с собой треножный станок. Впоследствии установки в боковых стенках башни на американских машинах убрали, а отверстия закрыли накладками.
В кормовой части располагался авиационный V-образный 12-цилиндровый мотор «Либерти» водяного охлаждения, развивавший мощность 338 л. с. при 1400 об/мин. Запас топлива – 920-1100 л. На одной машине двигатель оснастили экспериментальной системой внутреннего и внешнего охлаждения – так попытались решить проблему утечек в системе охлаждения устаревающих танков. Система работала успешно, но так и осталась опытной. Этот экземпляр Mk VIII сохранился до сего времени. Двухступенчатая коробка скоростей Вильсона состояла из двух последовательно включаемых планетарных передач, давала две скорости вперед и две назад, но не требовала остановки при их переключении. Двухступенчатыми сделали и ПМП. Две скорости вращения каждого ведущего колеса позволяли производить поворот торможением гусеницы одного борта или за счет разности скоростей перематывания гусениц. Увеличение удельной мощности двигателя и КПД трансмиссии способствовало повышению подвижности танка. Скорости хода-от 2,1 до 7,9 км/ч, заднего хода – 2,1 км/ч. Выводной вал коробки передавал вращение на два поперечных вала, которые через цепи Галля и бортовые передачи приводили ведущие колеса. Между цепями разместили бензобаки, отделив их от двигателя металлическими перегородками. Общий запас топлива – 902 л. Управление танком водитель осуществлял с помощью только двух рычагов и педали, но это требовало немалых физических усилий. Подвеска и конструкция гусеницы не отличались от английских Mk V. Траки изготавливались из броневой стали. Нижнюю ветвь гусеницы спрямили и максимально вытянули, дабы увеличить проходимость и ширину перекрываемого рва, передние обводы гусеничного хода скруглили – схема «Тэдпол». Удельное давление на грунт было невелико, так что проходимость заметно улучшилась. Но при этом как и у Mk V*, уменьшилась поворотливость танка…
