Особенностью ствола является покрытие типа «Стеллайт», значительно продляющее цикл его жизни по сравнению с обычными стальными стволами без защитных покрытий.

Первоначально М60 выпускался с питанием, скопированным у MG42, включающим систему внутренних и внешних пальцев приемника, приводимых в движение рычагом подавателя. Пальцы расположены так, чтобы двигаться в противоположных направлениях, и передвигают ленту в два приема при ходе затвора вперед и назад. С усовершенствованием пулемета М60 была изменена и его система питания. Общая схема рычажного механизма осталась прежней — ролик, расположенный сверху на муфте в задней части затвора воздействует на рычаг подавателя, смонтированный в крышке приемника. Система внутренних и внешних пальцев была оставлена, а одиночный палец заменен. Ролик затвора смещает рычаг подавателя вправо, рычаг поворачивается на вертикальной оси так, что передняя часть с пальцем приемника переходит влево на

следующий патрон. Когда затвор идет назад, палец движется вправо и передвигает ленту на один шаг.

Флажок предохранителя расположен слева над пистолетной рукояткой. Верхнее положение флажка («F») — «огонь», нижнее («S») — «предохранитель». При взведении оружия предохранитель должен находиться в положении «огонь». Прицел — рамочный, откидной. Приклад поднят на линию оси канала ствола и в нем частично размещен возвратный механизм с буфером — для сокращения длины оружия. Большая ствольная накладка удобна для переноски оружия, сошки — штампованные, складные с «ушками», в сложенном положении предохраняющими руки от ожогов. В качестве вспомогательного инструмента для разборки пулемета может использоваться обычный патрон.

Пулемет ставится на полевой треножный станок М2/М1 22 массой 8,9 кг. Пулемет крепится в люльке вертлюга. Подъемно-поворотный механизм станка смонтирован на штанге горизонтальной наводки, снабженной шкалой, насеченной в тысячных дальности. Вдоль штанги движется хомут с винтовым механизмом тонкой вертикальной наводки, также снабженным шкалой в тысячных. Ноги станка снабжены сошниками. Облегченный вариант станка выполнен из алюминиевых сплавов. Имеются также шкворневые и турельные установки для боевых и транспортных машин (например — автомобильная М4). Выделяются варианты стрельбы — «высокая скорострельность» (около 200 выстр./мин, со станка, требует частой смены ствола) и «нормальная» (100 выстр./мин).

Неудачной деталью первых образцов пулемета был ствол с жестко закрепленными на нем сошками и газовой камерой. Снятие ствола означало отсоединение этих частей, что вело к увеличению веса запасных стволов. Крепление сошек на стволе приводило к тому, что пулемет надо было положить на землю или поддерживать, пока второй номер расчета не вставит новый ствол. Масса ствола — 3,74 кг. Отсутствие рукоятки на стволе заставляло при замене пользоваться асбестовой рукавицей, принятой еще в 1 942 г. для М1 91 9А4 и А6 «Браунинг».

Единый пулемет М60ЕЗ

Единый пулемет М60ЕЗ на огневом рубеже

Единый пулемет М60ЕЗ в варианте ручного

Неполная разборка пулемета М60ЕЗ

Единый пулемет М60ЕЗ на сошках

В конце концов, был создан модернизированный М60Е1. Его сошки и газовая камера не крепятся к стволу, сошки укреплены на газовой камере и поддерживают пулемет, когда ствол снят; упрощена газовая камера и ее крепление; модифицированы газовый поршень, лоток подавателя, прицел; крышка ствольной коробки литая, с меньшим количеством частей; изменено крепление патронной коробки; ствольная накладка литая, облегчающая смену ствола, антабки для ремня поворотные, перемещаемые, введена большая рукоятка для переноски. Рукоятка ненамного повысила удобство переноски, поскольку расположена слишком далеко от центра тяжести оружия, так что многие бойцы предпочитают переносить пулемет за ремень.

М60Е1 приняли в незначительном количестве, поскольку в это время для вооружения отделений выбрали М249 SAW. Часть М60Е1 фирма «Сако Дефенс» переделала в облегченный на 25 % вариант М60ЕЗ с целью получить компактный вариант, более пригодный для использования в роли ручного. Эту модификацию снабдили упрощенными сошками и пластиковым цевьем с передней рукояткой удержания, несколько упростили детали газового двигателя и спускового механизма. Крышка приемника модифицирована таким образом, чтобы ее можно было закрыть при переднем или заднем положении затвора. С левой стороны приемника выполнен направляющий лоток ленты. Кроме стандартного ствола может устанавливаться

укороченный, т. н. «штурмовой» версии, рассчитанный на стрельбу короткими очередями в ближнем бою с упором в плечо, в предплечье или «от бедра». «Зимняя» спусковая скоба допускает стрельбу в теплых рукавицах. В 1983 г. Корпус морской пехоты и ВМФ США приняли М60ЕЗ как 7,62-мм ручной пулемет, он продавался и в некоторые другие страны. В этом качестве он использовался в 1991 г. в зоне Персидского Залива. Его вариант с утяжеленным стволом, пригодный для ведения более интенсивной стрельбы со станка, получил прозвище «Эхо 3 Хави Бэррел». В 1 995 г. на вооружение ВМФ и морской пехоты поступила модификация М60Е4 — развитие ЕЗ с усиленными сошками, улучшенным приемником, посадочным местом под кронштейн оптического или ночного прицела, более надежной работой спускового механизма. Он тяжелее М60ЕЗ. Обе эти модификации были закуплены в незначительном количестве и используются в основном в частях специального назначения в качестве «легких штурмовых пулеметов» под патрон винтовочной мощности. Стоит заметить, что в семействе патронов 7,62x51, используемом в США, долгое время отсутствовал достойный бронебойный, что сказывалось не однажды, включая бои в зоне Персидского Залива. Между тем бронебойные пули в рамках семейства 7,62x51 НАТО разрабатывались давно. Так, шведская компания FFV в 1980-е гг. представила патрон с пулей массой 8,4 г, которая при начальной скорости 950 м/с пробивала 15-мм броневую плиту на дальности 300 м.

Существуют также следующие модификации М60:

• М6 °C и СА1- дистанционно управляемый пулемет для установки на вертолетах вне фюзеляжа;

• M60D — для установки на шкворне на вертолетах и машинах, также без приклада, может иметь рукоятку на затыльнике;

• М60Е2 — танковый для установки спаренно с основным вооружением танков и БМП, снабжен гильзоотводной трубкой.

М60 поставлялись также в Австралию, Южную Корею, Тайвань, Египет, Камерун, Сальвадор. На Тайване он с 1968 г. производился на американском оборудовании под обозначением Тип 57 (не путать с китайским Тип 57).

Пулемет M60D на вертолете UH-1

Пулемет M60D с рукояткой управления на затыльнике

Пулемет M60D на автомобильной шкворневой установке. Американский патруль в Панаме

Крышка приемника пулемета M60D

< image l:href="#"/>

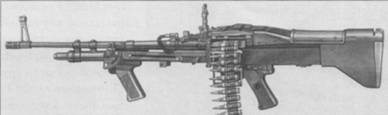

Пулемет М60ЕЗ

В австралийскую модификацию были внесены изменения, связанные со стремлением улучшить систему питания. Конструкция металлической патронной коробки емкостью 40 патронов калибра 7,62-мм (в стандартной ленте) или 28 патронов и кронштейна пулемета предусматривает постоянное соединение ее с пулеметом. В число 40 патронов в патронной коробке входят патроны, закрепленные на соединительной площадке, установленной на ее крышке. Сама крышка выполняет дополнительно функцию стопора патронной ленты. Такое устройство позволяет осуществлять укладку ленты в патронную коробку в один прием, не отсоединяя патроны, закрепленные на соединительной площадке, и не закладывая ленту в приемник. Для снаряжения патронной коробки достаточно нажать на захваты и, открыв подпружиненную крышку, снарядить коробку соответствующей длины. Отверстие в задней стенке коробки позволяет стрелку визуально проверять количество оставшихся патронов. Для использования патронов из коробки, если оружие предварительно не было заряжено, достаточно вытянуть ленту за верхний патрон и обычным порядком произвести заряжание. Если патронная лента была вставлена ранее, можно подсоединить к ней следующую ленту любой длины — для этого достаточно соединить начальное и конечное звено двух лент с помощью патрона. Патронная коробка имеет нейлоновое покрытие, снижающее шумность и предохраняющее от коррозии. Масса самой коробки — 343 г. Предусматривается два основных способа подачи ленты. Первый предусматривает установку в приемник снаряженной патронной лентой, которая потом своим наружным концом соединяется с лентой в патронной коробке. Во втором случае, если патронная коробка не заполнена, наружный конец ленты может быть разъят на части соответствующей длины и уложен в патронную коробку. Переход на подачу боеприпасов из дополнительной ленты осуществляется без открывания крышки приемника.
