Конструкция маршевого двигателя была традиционной для твердотопливной техники 1930–1940 гг. — с разъемным стальным корпусом диаметром 375 мм. Двигатель снаряжался вкладным зарядом 5Ь83 массой 125 кг из нитроцеллюлозного состава 11М-4Ш. выполненным в виде моноблочной шашки с цилиндрическим каналом при наружном диаметре 340 мм. Сверху конического переходного отсека размещался коробчатый блок с устройством запуска двигателя маршевой ступени. Запуск маршевого двигателя производился воспламенителем 5Б93 по спаду перегрузки до заданного уровня в конце работы стартового двигателя.
К корпусу маршевой ступени крепились консоли крыла трапециевидной формы. Хорда у корня крыла составляла 1050 мм, у законцовки — 300 мм, размах — 1135
Связь привода рулевых машин с элеронами осуществлялась посредством длинных жестких тяг, проложенных снаружи корпуса двигателя без прикрытия гаргротами — над левой нижней и над правой верхней консолями. Два короба бортовой кабельной сети проходили от переднего торца отсека боевой части до хвостового отсека маршевой ступени полевому и правому бортам ракеты. Кроме того, короткий короб проходил сверху I |ад отсеком боевой части.
Время срабатывания самоликвидатора ракеты устанавливалось на 26 с после старта, по истечении которых ракета уводилась вверх с последующим подрывом боевой части. Режим самоликвидации ракеты вводился при промахе независимо от времени полета.
Длина В-600П составляла 6,09 м. стартовая масса — 912 кг. Диаметр корпуса маршевой ступени — 0,375 м, ускорителя — 0.55 м.
Придаваемые комплексу С-125 станции разведки и целеуказания П-12 (П-12HM) "Десерт", и П-15 "Тропа". (Flatc Fase — по принятым в НАТО обозначениям) при установке антенн на автомобильном шасси комплектовались автономными дизельными электростанциями. Для увеличения дальности обнаружения целей на малых высотах станция П-15 оборудовалась дополнительной антенной на мачтовом устройстве "Унжа" (II-15 с размещением антенны на мачтовом устройстве за рубежом обозначалась как Sguat Eye).
В составе комплекса использовались наземные радиозапросчики "Кремний-2М" и "Пароль-1".
ТЗМ ПР-14 А комплекса С-125
Внешне ЗУР В-601П легко опознавались по двум аэродинамическим поверхностям, установленным на переходном соединительном отсеке.
Обычно на боевых позициях аппаратные кабины и дизель-электростанции радиолокационных станций разведки размещались в бетонных инженерных сооружениях, обвалованных землей.
Кабина сопряжения и связи 5Ф20 (позднее использовались кабины 5Ф24, 5X56) позволяла осуществлять работу станции наведения ракет в режиме приема целеуказаний от АСУ. Дополнительно дивизиону могла придаваться аппаратура радиорелейной связи 5Я61 "Циклоида" (5Я62, 5Я63).
Для тренировок операторов станций наведения ракет и разведки целей, а также офицеров наведения в войсках использовалась имитационная аппаратура "Аккорд", придаваемая комплексам С-75 и С-125 из расчета один комплект на части зенитных ракетных дивизиона. Аппаратура "Аккорд" размещалась в полуприцепе ОдАЗ-828.
В ходе серийного производства постоянно совершенствовалась аппаратура, повышалась культура производства, велся подбор материалов и отрабатывались технологии для обеспечения надежности комплектующих, а также печатного монтажа, широко примененного при изготовлении радиоэлектронной аппаратуры СИР.

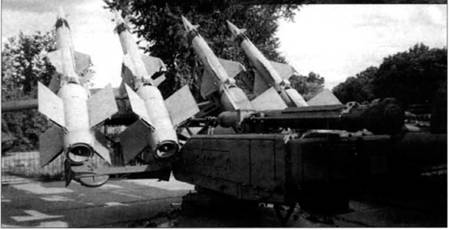

ПУ 5П73
Компоновка ракеты В-601 П ЗРК С-125М
1 передающая антенна PB 2 радиовзрыватель(РВ) 3 рулевой привод 4 боевая часть 5 приемная антенна РВ 6 преобразователь 7 центральный распределитель 8 батарея 9 автопилот 10 аппаратура радиоуправления 11 рулевой привод зперонов 12 шток кинематики привода элеронов 13 маршевый двигатель 14 торовый воздушный баллон 15 блок включения маршевого двигателя 16 дестабилизатор стартовика 17 стартовый двигатель 18 узел проворота стабилизаторов
Как уже отмечалось, в ходе испытаний комплекса С-125 выявился ряд недостатков радиовзрывателя 5Е15. Кроме того, зона поражения уже представлялась явно недостаточной для двухступенчатой ЗУР массой почти в тонну. Это было очевидно в сравнении с ракетой войскового ЗМ9 зенитного ракетного комплекса "Куб", начатой разработкой в 1958 г.
31 марта 1961 г., еще до принятия С-125 на вооружение, было принято Решение ВПК о проведении модернизации ракеты и аппаратурных средств С11Р-125. Оно основывалось на предложениях ГКАТ и ГКОТ по созданию ракеты с увеличенными дальностью и верхней границей зоны поражения, при повышенной до 630 м/с средней скорости полета. Предлагалось основательно переделать пусковую установку, обеспечив размещение на ней четырех ракет. Согласно одной из версий, последняя задача была поставлена лично Д.Ф. Устиновым.
Постановлением 1961 г. наряду с принятием на вооружение ракеты В-600П была официально задана разработка более совершенного образца, получившего обозначение В-60Ш (изделие 5В27), хотя соответствующее дополнение к эскизному проекту по ракете было выпущено ОКБ-2 еще в конце 1959 г. Параллельно совершенствовалась корабельная зенитная ракета В-601 (4К91). Отмстим, что указанная ракета В-601 — вторая под этим наименованием, в конце 1950-х гг. применявшимся для "сухопутного" варианта В-600.
Поскольку в данном случае не ставилась задача создания принципиально новой зенитной ракетной системы, модернизация комплекса в целом была поручена конструкторскому коллективу завода № 304 при сохранении общего руководства за КБ-1. Состав аппаратуры станции наведения ракет был расширен и доработан применительно к новой ракете В-601 П. В модифицированный вариант комплекса ввели новую четырехбалочную пусковую установку 5П73, которая обеспечивала возможность боевого использования ракет В-600П и В-601П, а также проведение тренировок расчетов. Появились п модернизированные варианты транспортно-заряжающих машин ПР-14М. ПР-14МЛ, созданные на базе шасси автомобиля ЗиЛ-131.
Работа над новой ракетой В-601 И (5В27) была официально начата по Постановлению СМ СССР № 561–233 от 21 июня 19б1 г. Основными направлениями работы стали разработка нового радиовзрывателя 5Е18 и маршевого двигателя на принципиально новом смесевом топливе. Высокий удельный импульс и повышенная плотность этого топлива при сохранении габаритов ракеты должны были увеличить энергетические характеристики двигателя и обеспечить расширение зоны поражения комплекса.
Постановлением от 29 июня 1962 г. № 660–270 было задано увеличение максимальной высоты действия комплекса до 14 км, дальности — до 20 км, а плановый срок окончания испытаний усовершенствованной ракеты устанавливался на ноябрь 1963 г.
