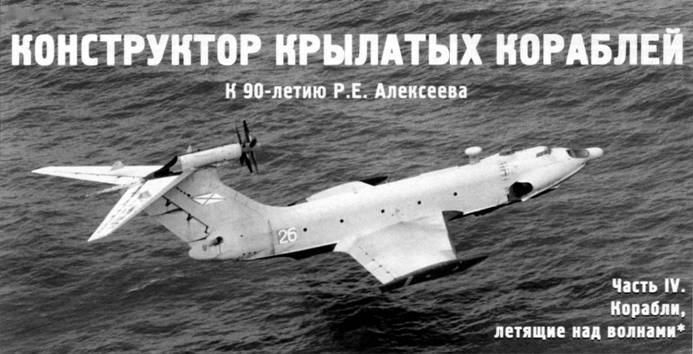

Конструктор крылатых кораблей
К 90-летию Р.Е. Алексеева
Часть IV. Корабли, летящие над волнами*
Павел Качур
*Окончание.
Начало см. в « ТиВ» №12/2006 г.. №1,2,4/2007 г.
Экранопланы: взлеты и падения
Для изучения движения вблизи экрана в различных погодных условиях, а также для отработки навыков вождения экраноплана над водой и ледовой поверхностью в 1968 г. был построен специальный учебно-тренировочный одноместный аппарат УТ-1. Выбор его компоновки проводился в соответствии с «Техническим заданием на проектирование» из нескольких предложенных к рассмотрению вариантов на основании результатов испытаний на треке, в аэродинамической трубе, буксируемых за катером моделей.
Компоновка УТ-1 – самолетная, без поддува, с основным несущим крылом, работающим вблизи поверхности, и малонагруженным стабилизатором на киле (вне зоны влияния экрана), двигатель с тянущим воздушным винтом был расположен сверху корпуса на ферменной мотораме.
Экраноплан проходил наладочные испытания в феврале-мае 1968 г., в ходе которых исследовались вопросы взлета и посадки со льда, снега и поверхности воды. Подтвердилась возможность нахождения аппарата на плаву при волнении без заливания водой его жизненно важных элементов. Первые полеты показали, что в эксплуатационном диапазоне центровок при достаточной продольной статической устойчивости на всех режимах УТ-1 обладает хорошей боковой устойчивостью. По оценке пилотов, управление экранопланом было простое, а его характеристики вполне удовлетворяли техническому заданию.
Одновременно испытывалась и самоходная модель СМ-8 (аналог КМ), проводились ее швартовые и наладочные, а в дальнейшем – ходовые мореходные испытания. При этом особое внимание уделялось особенностям управления аппаратом над водой для выработки рекомендаций по пилотированию экраноплана КМ.
Ходовые мореходные испытания СМ-8 были проведены за 10 «выходов» в мае-июне 1969 г. 10 июня 1969 г. состоялся выход на необорудованный
СМ-8, по сути, «прокладывала» дорогу к расширению условий испытаний КМ. Так, на этой самоходной модели прошли летные испытания системы демпфирования и стабилизации.'*Позже на козырьках соплового устройства носового двигателя установили специальные устройства для равномерного распределения поддувных струй в горизонтальной плоскости. Как показали испытания, СМ-8 обладала приемлемыми характеристиками устойчивости, управляемости и маневренности в горизонтальной плоскости. Даже неоднократные касания корпусом и концевыми шайбами крыла поверхности воды и гребней волн, зафиксированные в процессе выполнения полетов, разгонов, торможений и разворотов, не приводили к ощутимому изменению параметров движения.

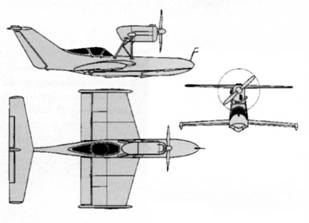

Схема учебно-тренировочного экраноплана УТ-1.
Экраноплан УТ-1 в полете.
Для решения кардинального вопроса о воздействии на динамику полета экранопланов касаний водной поверхности элементами конструкции, которые возможны в процессе движения на малых высотах (особенно над взволнованной поверхностью моря), т.е. для моделирования аварийных ситуаций в ЦКБ по СПК широко использовались самоходные радиоуправляемые модели. При этом пульт управления размещался на катере, который следовал на дистанции 6-10 м от модели. Анализ результатов испытаний проводился по записи на магнитных накопителях информации, установленных на борту модели и пульте управления.
Первым проектом полномасштабного десантно-транспортного экраноплана стал «Орленок» (проект 904). ТТЗ на разработку такого аппарата ВМФ представил в 1968 г. Главным конструктором корабля был Р.Е. Алексеев, главным наблюдающим от ВМФ – капитан 2 ранга В.П. Ивашкевич. По мнению специалистов ВМФ, экранопланы в качестве десантного средства должны обладать высокой эффективностью (значительной скоростью, способностью преодолевать противодесантные заграждения и минные поля) и обеспечивать захват плацдармов на защищенном побережье противника. Руководство ВМФ, увлеченное в то время созданием океанского флота, планировало принять на вооружение 120 транспортно-десантных кораблей такого типа с размещением серийного производства на судостроительных заводах и даже начать строительство новых предприятий для выпуска экранопланов.
По схеме корабль-экраноплан «Орленок» – моноплан со свободнонесущим крылом, с корпусом обтекаемой формы и Т-образным высокорасположенным кормовым оперением. В соответствии с ТТЗ экраноплаy взлетной массой до 140 т мог преодолевать расстояние до 1300 км с максимальной скоростью до 400 км/ч. Он должен был взлетать и совершать посадку на воду или использоваться как корабль с амфибийными качествами для эксплуатации с берега, специально подготовленного понтона или с искусственной площадки с гидроспуском. Базирование экраноплана предусматривалось на стоянке на специальных понтон-площадках или подготовленных береговых площадках. Боевая нагрузка определялась в 20 т. Экипаж – 9 человек. Состав вооружения – турель «Утес-М» с 12,7-мм спаренными крупнокалиберными пулеметами НСВ-12.
