131
борт
90°
80
191-202
76
90
90°
89-121
234-254
328-354
137/91
103
более 100
верхняя лобовая
0°
200
240 230
*
240
140
0°
209
**
288
261 276
310
254
260
171
нижняя лобовая
0°
174
209
136
106
0°
190
248-252
310
146
152
***
Корпус
верхний
90°
80
85
106
52
90°
176-170
220
238-258
78
51
100
нижний пояс борта
90°
80
80
87
52
90°
81
105
238-258
52
51
100
* По курсовому углу 40°.
** По курсовому углу 40°.
*** Данные отсутствуют.
Схема технологического процесса отливки башни танка Т-54 в кокиль.
Эта сталь использовалась для изготовления башен танков Т-55, Т-55А и Т-62.
Проверка качества литой и катаной брони корпусов и башен танков на заводах N275, N«200, № 183 и Мариупольском им. Ильича осуществлялась с помощью метода гамма-дефектоскопии, разработанного в 1948–1951 гг. Институтом физики металлов Уральского филиала Академии наук СССР (АН СССР).
Для противопульной броневой защиты легкого танка ПТ-76 (ПТ-76Б) применялась кремнемарганцевомолибденовая сталь марки 2П высокой твердости с содержанием углерода 0,23-0,29 %. Впоследствии в ЦБЛ-1 для изготовления противопульной брони создали стали 55К и 54П, не требовавшие низкого отпуска после сварки и обеспечивавшие практически такую же противопульную стойкость, что и сталь 2П с низким отпуском. Это позволило организовать производство бронекорпусов некоторых легкобронированных машин без применения отпускных печей больших размеров.
Однако улучшение качества броневой стали не могло существенно влиять на усиление защищенности танка в том случае, если металл, используемый для изготовления брони, мог применяться и для бронебойных калиберных снарядов. Тем самым восстанавливалось положение, существовавшее до введения брони улучшенного качества. Поэтому в конце 1950-х — начале 1960-х гг. были развернуты НИР по созданию таких материалов, которые могли бы применяться для защиты танка, а для изготовления снарядов их использование было бы невозможно или малоэффективно. Кроме того, наряду с повышением противоснарядной стойкости броневой защиты остро встал вопрос ее противокумулятивной стойкостьи.
В 1957 г. во ВНИИ-100 была проведена НИР по оценке противокумулятивной стойкости всех отечественных танков, как серийного производства, так и опытных образцов: Т-55, Т-10, «Объект 140», «Объект 430», «Объект 907», «Объект 277», «Объект 278», «Объект 279» и «Объект 770». Оценка защиты танков проводилась исходя из расчета их обстрела отечественным невращающимся кумулятивным 85-мм снарядом (по своей бронепробиваемости он не уступал зарубежным кумулятивным снарядам калибра 90 мм и даже превосходил их) под различными курсовыми углами, предусматривавшимися действовавшими в то время ТТТ. Результаты этой НИР легли в основу разработки ТТТ по защите танков от кумулятивных средств поражения. Сравнительные данные по противокумулятивной стойкости броневой защиты некоторых отечественных
Выполненные в НИР расчеты показали, что наиболее мощной броневой защитой обладал опытный тяжелый танк «Объект 279» и средний танк «Объект 907». Их защита обеспечивала непробитие кумулятивным 85-мм снарядом со стальной воронкой в пределах курсовых углов: по корпусу ±60°, башне — ±90°. Для обеспечения защиты от снаряда данного типа остальных танков требовалось утолщение брони, которое приводило к значительному увеличению их боевой массы: Т-55 на 7700 кг, «Объект 430» на 3680 кг, Т-10 на 8300 кг и «Объект 770» на 3500 кг.

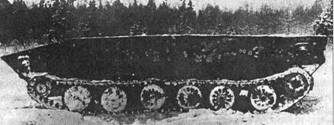

Корпус танка ПТ-76, изготовленный из стеклопластика.
Вместе с расчетами были проведены испытания стрельбой по броневым плитам толщиной от 80 до 200 мм с установкой 6-10-мм противокумулятивных экранов. В результате испытаний такой экранированной брони было установлено, что ее применение обеспечивало защиту от кумулятивных средств поражения при удалении экрана от брони на 400–500 мм. При этом выигрыш в массе экранированной брони составлял 35–40 % по сравнению с монолитной броней равной противокумулятивной стойкости. С уменьшением расстояния между экраном и броней до 100 мм выигрыш в массе составлял всего 6 %, и установка экранов в этом случае была нецелесообразна.
Увеличение толщины брони для обеспечения противокумулятивной стойкости танков и соответственно их массы на указанные выше величины были неприемлемы. Решение проблемы по уменьшению массы брони специалисты филиала ВНИИ-100 на основе результатов проведения различных НИОКР видели в использовании в составе брони стеклопластика и легких сплавов на основе алюминия и титана, а также их комбинации со стальной броней.
Еще в сентябре 1957 г. в соответствии с распоряжением Совета Министров СССР для снижения массы брони танков филиалом ВНИИ-100 совместно с НИИ пластмасс, НИИ стекловолокна Госкомитета по химии, НИИ-571 и МФТИ развернулись НИОКР по созданию высокопрочных пластмассовых материалов для создания противопульной и противоснарядной брони. В результате в 1960 г. в филиале ВНИИ-100 под руководством В.З. Вишневского и В.П. Васина разработали конструкцию броневого корпуса легкого танка ПТ-76 с использованием стеклопластика. Изготовленный макет корпуса танка прошел испытания обстрелом, а также ходовые испытания буксировкой на НИИБТ полигоне. Плиты из броневого стеклопластика для корпуса танка и натурных испытаний обстрелом изготовил завод «Карболит» в Орехово-Зуеве.
Как показали расчеты, массу корпуса танка за счет применения стеклопластика можно было уменьшить (как и для корпусов из алюминиевых сплавов) на 30 % и более по сравнению с массой равных по снарядостойкости стальных корпусов. Причем основная доля выигрыша по массе достигалась на конструкционных (неброневых) деталях корпуса (днище, крыша, кронштейны, ребра жесткости и т. п.). Дальнейшие работы по стеклопластиковому корпусу были приостановлены в связи с развертыванием работ по созданию комбинированной защиты для нового среднего танка, разрабатывавшегося в КБ харьковского завода им. Малышева под руководством А.А. Морозова. Тем не менее, в 1960–1961 гг. стеклопластиковый корпус танка ПТ-76 прошел испытания на определение характеристик радиолокационного отражения (предполагалось, что — кроме других положительных качеств — стеклопластик обладал и радиопрозрачностью), дав тем самым начало еще одному направлению в области комплексной защиты объектов бронетанковой техники — маскировке.
