Наличие пусковой установки на башне танка привело к ухудшению обзора командира машины в пределах курсовых углов 110-165", но не ограничивало возможности вождения танка с повернутой на корму корпуса пушкой.

В процессе испытаний стрельба из танка велась комплексно:

– три выстрела из пушки сходу по неподвижной цели на дальности 1400 м;

– 1-2 выстрела (пуска) ПТУР с остановками по движущейся цели на дальности 3000 м (движение цели фланговое со скоростью 15-18 км/ч);

– 20 выстрелов (3-5 очередей) сходу из спаренного с пушкой пулемета.

Было произведено 15 пусков ПТУР 9М14, 6 выстрелов из пушки и 40 выстрелов из спаренного пулемета. Испытания

показали, что переход от стрельбы из пушки к стрельбе ПТУР и от ПТУР к пулемету затруднений не вызывал. Размещение пульта управления и блоков аппаратуры в боевом отделении не внесло каких-либо дополнительных неудобств на рабочих местах наводчика и заряжающего и на стрельбу из пушки и спаренного пулемета не влияло. Время, затраченное на стрельбу двумя ПТУР, тремя артвыстрелами и 20 патронами из спаренного пулемета, составляло 3,5-4 мин.

За все время испытаний танк прошел 2000 км пробега (на заводских – 500 км, на полигонных – 1500 км; из них с ракетами на пусковой установке – 533 км, с макетами ракет – 967 км. Кроме того, во время полигонных испытаний была проведена проверка размещения ПТУР, снятых с пусковой установки, в боевом отделении танка с целью выяснения возможности преодоления им водных преград с установленным ОПТВ. Данная проверка показала, что при наличии всего боекомплекта ПТУР (пять ракет) в боевом отделении танка стрельба из танковой пушки невозможна, а сохранность ПТУР 9М14, снятых с направляющих, без их специальной укладки при движении танка – не обеспечена.

Установка ПТРК 9К11 танка «Объект 614А» была использована ОКБ-174 и для оснащения танков Т-54Б, Т-55 и Т-55А. Изготовленные заводом №174 в 1963-1964 гг. опытные образцы этих машин имели заводское обозначение «Объект 614Б», «Объект 614В» и «Объект 625» соответственно.

Аналогичные работы по установке на танке ПТРК 9К11 «Малютка» в качестве дополнительного оружия в соответствии с постановлением ЦК КПСС и Совета Министров СССР от 25 октября 1961 г. №972-416 (приказ ГКОТ СМ СССР №102 от 26 февраля 1962 г.) были выполнены в 1962-1963 гг. и в КБ (отдел 520) завода №183 под руководством главного конструктора Л.Н. Карцева (начальник бюро – Н.Г. Изосимов). В 1963-1964 гг. опытные образцы танков Т-55 и Т-62, оснащенные ПТРК 9К11, прошли заводские, а в период с 15 октября по 18 декабря 1964 г. и полигонные испытания в Кубинке (совместно с танком «Объект 614А» 150*).

В целях всесторонней проверки при эксплуатации в войсковых условиях НИИБТ полигоном было предложено в 1965 г. изготовить установочную партию танков Т-55 (10-15 машин) и Т-62 (40-50 машин), а вопрос о принятии на вооружение и постановки на серийное производство решить по результатам эксплуатации в войсках 151*.

Помимо опытных образцов Т-55 и Т-62 с ПТРК 9К11, Уралвагонзавод (до сентября 1963 г. – завод №183) в 1964 г. оснастил аналогичным комплексом и один из полигонных образцов танка «Объект 167».

На вооружение танки Т-55 и Т-62 не принимались из-за недостаточной защиты открыто расположенной пусковой установки от огня стрелкового оружия и невозможности ведения стрельбы ПТУР сходу.

Танк Т-55 с ПТРК 9К11 «Малютка» отличался от танка «Объект 614А» незначительными изменениями в конструкции подъемного механизма пусковой установки и увеличенным боекомплектом ПТУР 9М14. Кроме того, пусковая установка возвышалась над башней, что значительно увеличивало габарит танка по высоте. В

походном положении она закрывалась съемным чехлом облегченного типа из двухслойной кирзы, одеваемым и снимаемым вручную (с выходом одного члена экипажа из танка) 152*.

Подъемный механизм пусковой установки МП-250В представлял собой серийный узел, выпускаемый авиационной промышленностью и был непосредственно соединен с ней. Все узлы пусковой установки монтировались на общей плите, которая с помощью четырех кронштейнов крепилась на башне. Рама пусковой установки оснащалась электромагнитным стопором, который предназначался для разгрузки подъемного механизма в походном положении. Механизм подъема пусковой установки и электромагнитный стопор были защищены водонепроницаемыми чехлами из капроновой прорезиненной ткани. Для исключения самопроизвольного страгивания управляемых ракет с направляющих пусковой установки имелась специальная блокировка стопоров.

147*Все работы по установке ПТРК 9К11 на танке в случае его принятия на вооружение могли быть выполнены силами ремонтных заводов Министерства обороны при проведении капитального ремонта.

148*Использование в качестве визирного устройства штатного танкового прицела было определено письмом ГКОТ СМ СССР № 12/2339 от 28 мая 1962г.

149*Место установки данных блоков аппаратуры управления было выбрано с учетом уменьшения влияния на них динамических перегрузок и удобства эксплуатации.

150*По результатам полигонных испытаний установка ПТРК 9К11 для танка «Объект 614А», как наиболее полно отвечающая ТТТ, была рекомендована на вооружение в качестве типовой.

151*В 1966-1967 гг. Уралвагонзавод выпустил партию танков Т-62 в количестве 30 машин, оснащенных ПТРК 9К11 «Малютка». – Прим. авт.

152*При проведении испытаний отмечалось, что съемный чехол не обеспечивает предохранения ПТУР и пусковой установки от запыления, а конструкция пусковой установки не гарантирует стабильный сход ПТУР с направляющих, что ухудшало их встреливаемость в поле зрения прицела.

Размещение пульта оператора (наводчика) 9В332 в боевом положении и аппаратуры управления в башне танка «Объект 614А».

Пусковая установка (одна ПТУР 9М14 не установлена) и размещение двух ПТУР 9М14 в башне танка «Объект 614А».

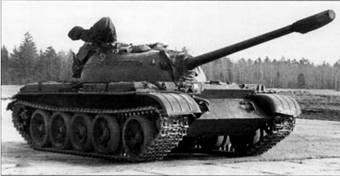

Танк Т-55 с ПТРК 9К11 «Малютка» (пусковая установка в походном положении и зачехлена).
