Узлы независимой подвески колес автомобиля ЛША.

Трансмиссия – механическая, с 5-ступенчатой коробкой передач, синхронизированной на всех прямых передачах, и двухступенчатой раздаточной коробкой с отключаемым приводом передних колес. Два топливных бака размещены по бортам вдоль лонжеронов рамы. Подвеска всех колес – независимая, пружинная, на сдвоенных поперечных рычагах, с винтовыми цилиндрическими пружинами и телескопическими гидроамортизаторами двухстороннего действия на всех колесах. Тормоза на всех колесах-дисковые с антиблокировочной системой. Ширина колеи приближена к армейским грузовикам, что не только увеличивает вместимость и поперечную устойчивость машины,

но и облегчает движение в колонне по плохим дорогам.

Набор органов управления и приборов обеспечивает управление машиной водителем квалификации ниже средней, т.е. обычным солдатом-срочником. Имеются гидроусилитель руля, гидравлический приводи вакуумный усилитель тормозной системы. Легкий доступ к агрегатам моторного отсека и трансмиссии облегчает обслуживание и ремонт в полевых условиях. Представлен вариант ЛША(«Скорпион-2М») с двигательной установкой в «арктическом» исполнении – с подогревателем.

Многоцелевому назначению способствует модульная конструкция корпуса, составленного из заменяемых штампованных панелей. Производитель может собирать автомобиль в варианте с жесткой кабиной и тентом, с жесткой кабиной и жестким верхом (с круглым верхним люком, допускающим установку вооружения), с открытым кузовом и жестким каркасом безопасности. Заменяемые съемные панели облегчают и ремонт машины. На кузове предусмотрены приспособления для крепления маскировочной сетки и другого маскировочного материала.

Набор приспособлений вполне типичен для современного внедорожника, предназначенного не для гонок по пляжу, а для эксплуатации в экстремальных условиях, – рама для запасного колеса, лебедка для самовытаскивания, усиленные бамперы, передний и задний буксирные крюки, крепления для установки багажного отделения на крыше жесткого корпуса, грузовых полок по бортам кузова и т.п.

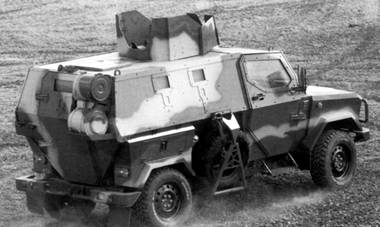

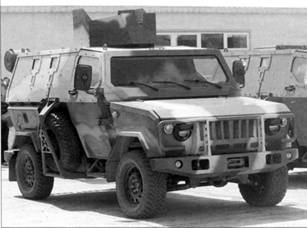

Легкий штурмовой автомобиль бронированный ЛША-Б.

Установка 7,62-мм пулемета ПКМ на бронированной турели автомобиля ЛША-Б.

Рама автомобиля ЛША-Б.

Сборка защитной капсулы автомобиля ЛША-Б.

Легкий бронированный

Бронированный ЛША-Б действительно относится к разряду «легких». Достаточно сравнить его полную массу (4,5 т), скажем, с отечественными ВПК-3927 «Волк» (7,5-11,5 т), ВПК-233114 «Тигр-М» (7,8 т), ВПК-3924 «Медведь» (12 т), KAMA3-43269 «Выстрел» (10,5 т), южноафриканскими «Мамба» Mk II (6,8 т) и RG-31 «Ньяла» (8,4т), польским «Тур» (6,2т). Любопытно, что еще накануне Второй мировой войны к «легким» относились бронеавтомобили массой до 7 т. По вместимости ЛША-Б превосходит таких представителей бронеавтомобилей «легкой» категории, как, например, британский трехместный S52 «Шорлэнд» (4,4 т), и близок германскому LAPV «Енок» (5,4 т).

ЛША-Б выполнен на шасси ЛША. Для увеличения его подвижности в перспективе возможно использование дизельного двигателя мощностью 115 кВт (156 л.с.). Рама усилена и дополнена кронштейнами для крепления бронекорпуса (защитной капсулы) и топливных баков, подвеска усилена. Современные «бронеавтомобили» в значительной части своей отличаются от предшественников локализацией бронирования. Вот и в ЛША-Б забронировано только «обитаемое отделение». Задача такого «капсюльного» бронирования – не превратить машину в «колесный легкий танк», а увеличить шансы экипажа и десанта на выживание в случае обстрела или подрыва, не сокращая подвижность автомобиля-внедорожника.

Бронекорпус сварен из броневой

стали, сварные швы снаружи усилены накладками, а окна выполнены из броневого стекла. В соответствии с тактико-техническими требованиями, бронекорпус и бронестекла обеспечивают круговую защиту по 5-му классу по ГОСТ Р 50963-96 («Защита броневая специальных автомобилей»). Точнее, лобовая, кормовая и бортовые проекции защищены от попадания по нормали пуль ПС автоматного 7,62-мм патрона с термоупрочненным стальным сердечником (автомат АКМ) и пуль ЛПС снайперского 7,62-мм винтовочного патрона (винтовка СВД) с нетермоупрочненным стальным сердечником при обстреле с дальности 5-10 м; крыша, соответствующая 3-му классу по тому же ГОСТ, защищает от тех же пуль при попадании их под углом к нормали 45" и больше. Кроме механических свойств собственно брони, защищенность обеспечивается и разнесенной конструкцией корпуса.

Протектированные взрывобезопасные топливные баки вынесены за пределы бронекорпуса и установлены на раму по бортам. Ячеистый наполнитель уменьшает опасность детонации паров топлива; самозатягивающееся покрытие препятствует вытеканию топлива при повреждениях (например, в случае попадания мелкого осколка или малокалиберной пули). Силовая установка и агрегаты трансмиссии не бронированы, но колеса выполнены боестойкими за счет пластиковых жестких вставок – ограничителей деформации шины, позволяющих при поврежденной шине продолжить движение с уменьшенной скоростью.

Предусмотрена возможность усиления бронирования корпуса до класса 6а – наивысшего класса противопульного бронирования по ГОСТ Р 50963-96, предполагающего защиту от бронебойной пули Б-32 7,62-мм винтовочного патрона, выпущенной из винтовки СВД с дистанции 5-10 м. Это достигается навешиванием дополнительных блоков из керамической брони: для них предусмотрены крепления на бронелистах корпуса.

К особенностям исполнения бронекорпуса стоит отнести сочетание бронезащиты с хорошим обзором для водителя (практически на уровне обычного автомобиля), V-образную форму нижней части и стремление соблюсти требования эргономики. Для быстрой посадки-высадки служат три сравнительно большие двери, откидываемые на петлях. В стыках дверей выполнены «пулеулавливатели» или уплотнения типа лабиринт, причем защита стыков заранее предусмотрена по классу 6а. Двери и откидная крышка верхнего люка снабжены автоматически срабатывающими фиксаторами, удерживающими их в открытом положении при наклоне корпуса машины. Необходимость обеспечить достаточное пространство для работы водителя и разместить (в соответствии с требованиями заказчика) фильтровентиляционную установку для защиты от ОМП заставила сдвинуть левый (походу) ряд сидений десантников назад, а правый ряд – вперед. Но в результате взаимное смещение рядов сидений позволяет десантникам не упираться друг в друга коленями. Обитаемый объем постарались освободить от выступающих внутрь деталей, создающих опасность для бойцов.

Рабочее место водителя ЛША-Б. На монитор выведено изображение с цифровой камеры заднего обзора.

Вид на десантное отделение ЛША-Б. Справа от двери смонтирована ФВУ.

Сиденья десанта и бортовая амбразура. Заслонка амбразуры откидывается внутрь.

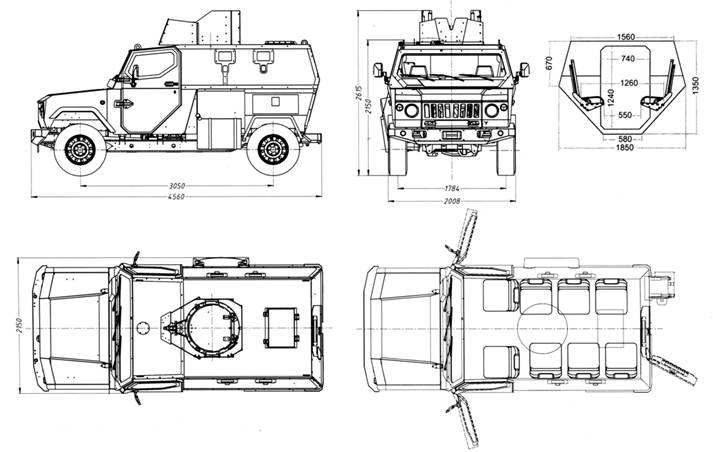

Проекции с схема компоновки автомобиля ЛША-Б

Одна из наиболее актуальных проблем современных военных транспортных средств – противоминная защита. В ЛША-Б для ее обеспечения принят ряд конструктивных мер: уже упомянутая V-образная форма нижней части корпуса, многослойная структура днища, крепление сидений экипажа и десанта к бортам машины с использованием деформируемых деталей, поглощающих часть энергии взрыва, ремни безопасности на всех сиденьях, многоточечные замки бронедверей. Испытания подрывом показали, что машина может обеспечить выживание экипажа и десанта при подрыве под серединой корпуса заряда, эквивалентного 600 г тротила; до 2 кг в тротиловом эквиваленте – под задним колесом и до 4 кг – под передним колесом.
