— защиту выходных отверстий в бронировке закрывающимися броневыми пробками изнутри машины. Освобождение от пробок также должно было осуществляться изнутри машины.

По указанным общим требованиям предлагались к разработке эскизные проекты следующих типов дальномеров (с изложением для каждого типа специфических требований, отличных от вышеизложенных).

Вертикальнобазный дальномер:

— максимальный размер диаметра трубы — не более 150 мм;

— прибор должен

был выводиться через отверстие в крыше башни и при необходимости частично или полностью убираться вовнутрь машины;

— допускалось проектирование по типу вертикальнобазного монокулярного дальномера типа «Коинциденц»;

Также предлагалось исследовать возможность проектирования бинокулярного вертикальнобазного дальномера.

Горизонтальнобазный прицел-дальномер:

— диаметр горизонтальной трубы должен быть не более 120 мм, длина трубы левого концевого отражателя — не более 200 мм (уточнялась совместно с танковыми заводами). Перископичность — 250–400 мм (согласовывается с танковыми заводами). Габарит прибора по длине — не более 1300 мм. Ширина окулярного патрубка — не более 250 мм (с учетом крепежа).

При рассмотрении возможности создания универсального безбазного дальномер предлагалось:

— определить возможные параметры дальномера, основанного на использовании прицела наводчика и оптического прибора командира при отсутствии оптической связи между ними;

— определить характер необходимых при этом изменений, усложнений приборов наводчика и командира, а также характер и габариты необходимых новых узлов электромеханической связи между приборами;

— расстояние между приборами командира и наводчика взять равным 1 м.

Как уже отмечалось, данные ТТТ являлись предварительными и подлежали последующему уточнению и изменению в соответствии с результатами проектирования всех трех дальномеров.

В ноябре 1948 г. Ж.Я. Котин обратился к начальнику кафедры Военнооптических приборов Ленинградского института точной механики и оптики С.Т. Цукерману с просьбой о создании танкового стереоскопического горизонтальнобазного дальномера с тем, чтобы в 1949 г. ЛКЗ мог бы иметь разработанные материалы поданному проекту. Проект такого дальномера должен был органически сочетаться с компоновкой боевого отделения танка ИС-7 и с принятой системой управления огнем.

Согласно техническому заданию, дальномер должен был иметь базу от 1,3 до 1,6 м, десятикратное увеличение с полем зрения не менее 6°, угол поворота визирной линии в вертикальной плоскости — от -8 до +20°, измерение дальности — от 500 до 6000 м.

Угол поворота визирной линии должен был осуществляться не за счет поворота всего дальномера, а за счет

поворота призм, зеркал и т. п., стем, чтобы окулярная часть прибора оставалась неподвижной относительно глаз наводчика. Максимальный диаметр трубы дальномера не должен был превышать 80 мм, перископичность дальномера — в пределах 260–280 мм, крепление в башне — на амортизаторах. Дальномер должен быть саморегулирующимся. К техническому заданию прилагалась желательная скелетная схема дальномера.

Продолжение следует

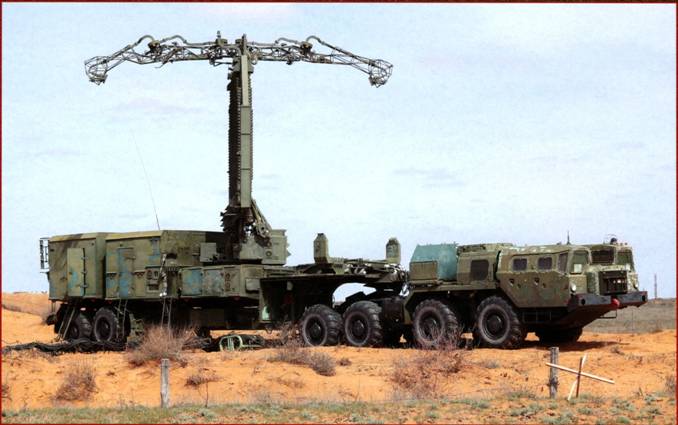

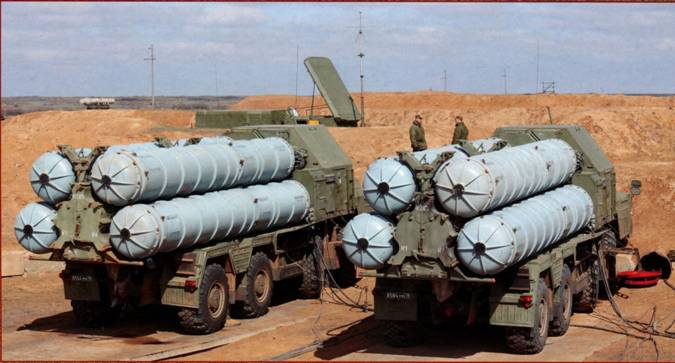

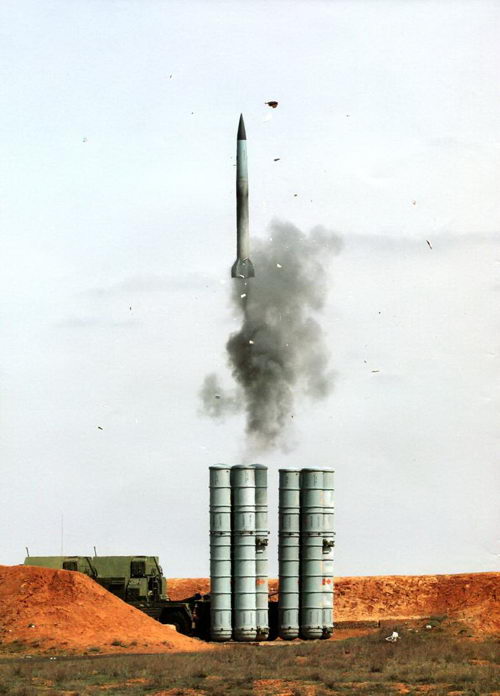

Боевые машины ЗРС С-300ПС на полигоне Ашулук. Стрельбы подразделения Центрального военного округа
