С целью выработки тактико-технических требований (ТТТ) к семейству новых унифицированных автомобильных шасси, которые в ближайшей и средней перспективе смогли бы стать основой современной отечественной ВАТ, специалистами Главного автобронетанкового управления Министерства обороны РФ (ГАБТУ МО РФ), научно-исследовательских организации совместно с инженерами ведущих автомобильных предприятий России в начале второй декады XXI столетия был проведен тщательный анализ номенклатуры и конструкции современных и перспективных образцов автомобильной техники военного назначения, как отечественных, так и ведущих зарубежных стран. В результате Министерство обороны разработало и осенью 2012 г. утвердило ТТТ к новому семейству унифицированных автомобильных шасси грузоподъемностью 18,0- 40,0 т и седельных тягачей на

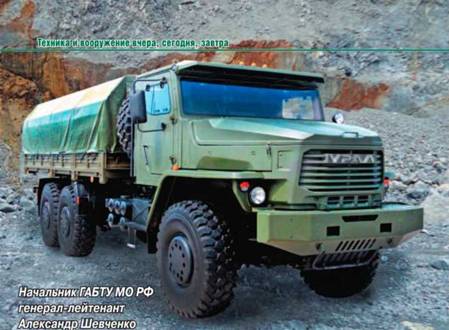

Унифицированное автомобильное шасси Урал-6370 «Торнадо-У» 6x6.1 с каркасно-панельной кабиной.
При выработке требований было определено, что в состав будущего семейства войдут автомобили с колесными формулами 6x6.1, 8x8.1,10x10.1, а также предусматривалось расширение семейства путем создания автомобильного шасси с колесной формулой 12x12.1. Особое внимание обратили на требования разработчиков ВВСТ, которые используют ВАТ для монтажа вооружения военной и специальной техники.
Основным отличием унифицированных автомобильных шасси от применяемых в настоящее время образцов ВАТ является повышение свойств проходимости, грузоподъемности и защищенности. В частности, требованиями предусматривается повышение средней скорости передвижения автомобилей по пересеченной местности с 35 км/ч до 45-50 км/ч. А для этого необходимо решить целый ряд задач в сфере разработки новых мощных и экономичных силовых установок, силовых передач, подвесок и т. д.
Грузоподъемность машин нового семейства должна обеспечить транспортировку грузов в диапазоне от 18 до 33 т, а в ближайшей перспективе и до 40 т. Реализация этих требований потребует, в свою очередь, увеличить нагрузки на оси, для чего нужно разрабатывать новые рамы, подвески, шины, редукторы и т.д.
Защита в конструкции нового семейства ВАТ должна быть предусмотрена как противоминная (от подрыва на минах и взрывных устройствах), так и баллистическая (от пуль основных видов стрелкового оружия и осколков снарядов). При этом требования по защищенности распространяются практически на все типы ВАТ: для перевозки личного состава, монтажа вооружения, военной и специальной техники, для транспортировки имущества. Уровень защиты (баллистической и противоминной) может меняться в зависимости от требований заказчика, но не должен быть ниже установленного.

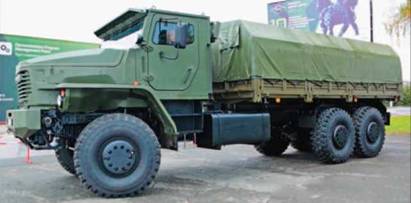

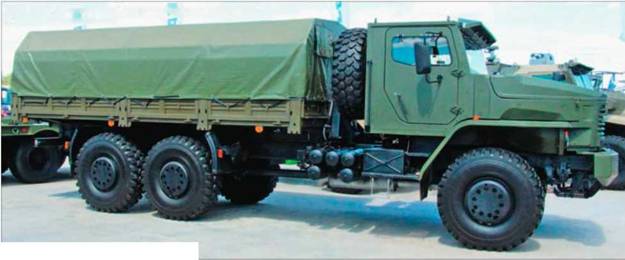

Урал-6370 «Торнадо-У» с модулем бортовой платформы и установленным тентом.
Каркасно-панельная кабина Урал-6370 «Торнадо-У» заметно отличается от традиционных «ураловских» кабин более комфортными условиями работы водителя.

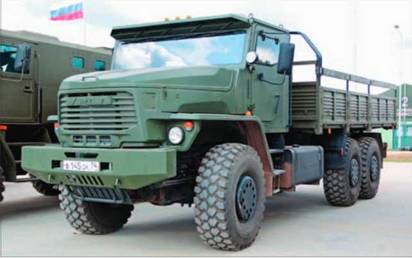

«Торнадо-У» стал звездой выставки RAE-2015 в г. Нижнем Тагиле.
Несмотря на высоту расположения новой кабины, посадка в машину довольно удобная.
б-цилиндроровый турбодизель ЯМЗ-652.
Для создания унифицированного семейства автомобильных шасси с требуемыми тактико-техническими характеристиками в рамках частно-государственного партнерства
Несмотря на то, что предстояла сложнейшая работа – выполнение и согласование технического проекта, подготовка конструкторской документации для изготовления опытных образцов и изготовление двух опытных образцов для проведения предварительных и государственных испытаний, на все отводилось не более года. Совместное решение Министерства обороны и автозавода подписали в апреле 2014 г.
Конструкторы, инженеры, руководители подразделений и рабочие приложили максимум усилий, чтобы уложиться в сроки и сделать первую машину нового семейства. В июне 2015 г. на Международном форуме «Армия-2015» впервые был представлен первый опытный образец нового семейства унифицированных автомобильных шасси Урал-6370 «Торнадо-У» 6x6.1 с каркасно-панельной кабиной. Забегая вперед, отмечу, командующие видами ВС РФ и родами войск увидели в этой машине базовое шасси под монтаж своих образцов вооружения. Согласитесь, такое бывает нечасто.
Унифицированное автомобильное шасси Урал-6370 «Торнадо-У» 6x6.1 с каркасно-панельной кабиной предназначено для транспортировки и монтажа вооружения, военной и специальной техники, буксирования специальных и транспортных прицепов по всем видам дорог и местности.

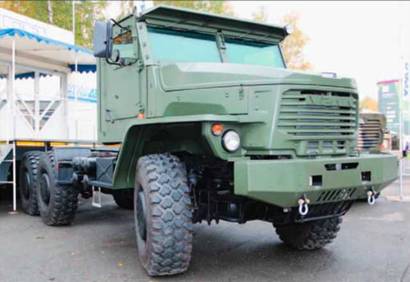

Унифицированное автомобильное шасси Урал-6370 «Торнадо-У» 6x6.1 с бронированной кабиной. Далеко не каждый сразу отличит эту кабину от каркасно-панельной.
Формулировка назначения «Торнадо-У» как две капли воды похожа на предназначения сотен других армейских автомобилей, но именно здесь и заканчивается сходство с предшествующими моделями ВАТ.
Урал-6370 «Торнадо-У» превосходит всех своих предшественников по показателям подвижности, впрочем, они соответствуют тем, что были определены в ТТТ. Максимальная скорость движения по шоссе у Урала-6370 составляет 100 км/ч, что на 20 км/ч выше, чем у «классического» Урала-4320. По бездорожью новый автомобиль способен передвигаться в требуемых пределах – 45-50 км/ч. При этом опорная проходимость новой машины осталась на уровне всех прежних легендарных «Уралов».
Такие высокие показатели обеспечены установкой в машину нового отечественного рядного 6-цилиндрового турбодизеля ЯМЗ-652, развивающего мощность 323 кВт (440 л.с.), в комплексе с новой прочной несущей рамой, механической коробкой передач, двухступенчатой раздаточной коробкой с межосевым блокируемым дифференциалом, ведущими мостами с центральным и колесным редукторами, блокировкой межколесных дифференциалов и с межосевой блокировкой на среднем мосту. Несущая рама обеспечивает надежную работу всех узлов и агрегатов, смонтированных на ней при угле ее закручивания до 15°. Другими словами, она берет на себя все деформации, возникающие при движении по пересеченной местности. Двигатель оснащен устройством сохранения его работоспособности в ходе преодоления водных преград при полном погружении в воду в течение 15 мин. Конструктивное исполнение системы выпуска отработавших газов в воду исключает возможность ее попадания в цилиндры двигателя даже при его остановке.
