С 7 сентября 1936 г. пробные выезды проводились с целью обучения механика- водителя, так как машина имела весьма чувствительное пневматическое управление и восемь скоростей в КП. Всего до начала холодов на предварительных испытаниях машина прошла на гусеницах 70 км.
В октябре 1936 г. из Англии прибыл и броневой корпус, при осмотре которого на заводе №185 выявили серьезные дефекты. Здесь необходимо отметить, что на испытаниях брони в процессе изготовления корпуса в Англии советские представители забраковали два боковых наклонных 9-мм листа, пробитые при обстреле бронебойной пулей. По согласованию со Штрауслером, бракованные листы полагалось заменить новыми, отвечающими ТУ на приемку брони
«...Не выполнена сварка переднего лобового и подбашенного листов корпуса, отсутствуют швеллера на днище корпуса, служащие для жесткости корпуса и монтажа цвигателя и КПП, установлены кустарные замки переднего и заднего люка, отсутствуют жалюзи, задний верхний наклонный лист над моторным отделением не соответствует своим размерам, ввиду чего кромки листа выступают за габариты корпуса».
25 октября 1936 г. корпус V/3 передали на Ижорский завод для обстрела. Предварительное ознакомление с корпусом, снятие эскизов и замер толщин деталей поручили конструкторскому бюро завода, а определение бронестойкости его деталей и исследование их материала - Центральной броневой лаборатории завода с участием военного представителя АБТУ РККА.
Сотрудники КБ Ижорского завода отметили продуманность некоторых элементов корпуса, а также установку отдельных бронелистов с рациональными углами наклона, что увеличивало его практическую бронестойкость. В первую очередь это касалось лобовой части. Отмечалось и применение цельной детали борта для упрощения сборки корпуса.
Учитывая перегруженность полигона завода в конце 1936 г., обстрел корпуса по намеченной программе провели уже в следующем году. Причем, при транспортировке из опытного цеха на полигон в цехе №6 корпус по невыясненным причинам был помещен в собранном виде в отпускную печь и отпущен. Это обстоятельство выяснилось лишь спустя несколько дней, после завершения работ по определению бронестойкости основных деталей при обстреле простыми трехлинейными пулями обр. 1908 г., бронебойными трехлинейными пулями обр. 1930 г. (стрельба по нормали и под углами), а также некоторых деталей - бронебойными пятилинейными пулями ДК (стрельба под углами). Кроме того, определялась прочность сварных швов при обстреле.
Отпуск корпуса изменил состояние металла, что не позволило объективно оценить качество брони. Степень приближения полученных результатов к истинным удалось произвести благодаря наличию детали, которую не успели смонтировать в корпус. В то же время сравнительные испытания не выявили снижения бронестойкости деталей в результате отпуска. Кроме того, он оказал позитивное влияние на качество сварных швов, ослабив внутренние напряжения в основном металле.
Удалось определить, что отечественная броня не уступает иностранной, а по пределам безопасных поражений даже несколько превосходит ее.
Обстрел сварных швов выявил, что лишь два из них обладали требуемой прочностью, остальные же показали неудовлетворительный результат. Однако броня V/3 имела преимущества в том, что легко подвергалась механическому воздействию после термообработки и обладала большей вязкостью. В итоге предлагалось изготовить для исследований опытную партию брони, аналогичную английской по химическому составу и свойствам.
Компоновка V/3 в варианте с «двойной башней».
Ходовая
Очередные предложения
Одновременно с V/3 на завод №185 поступили чертежи нового быстроходного колесно-гусеничного танка Штрауслера марки «Р». После их детального изучения, 24 сентября 1936 г. фирме «Альвис-Штрауслер» выдали заказ №48210 на изготовление к 1 марта 1937 г. такой машины стоимостью 6500 фунтов стерлингов. Причем особо оговаривалась возможность уточнения технических условий в течение 40 дней с момента выдачи заказа.
Рассчитывая на новые заказы, коммерсант Штрауслер вновь проявил инициативу. К ноябрю 1936 г. от фирмы поступило очередное предложение - на сей раз по легкому танку типа «Д». Этот проект представлял собой быстроходную колесно-гусеничную машину с двумя двигателями Форда (автомобильного типа, V-образный, восьмицилиндровый, мощностью 62 л.с. при 4000 об/мин.), по одному на каждую сторону корпуса. Передача крутящего момента предусматривалась через автоматическое сцепление и двойную трехскоростную КП, что позволяло получить шесть скоростей вперед и две назад. Максимальная скорость на колесах предполагалась до 60 миль/час, на гусеницах - до 50 миль/час. Кроме того, допускалось относительное изменение скорости между двумя гусеницами как вперед, так и назад.
По бортам корпуса свободно монтировались совершенно независимые двухколесные тележки - две передние и две задние. Каждая передняя тележка включала большое наружное ведущее колесо диаметром 838,2 мм (33 дюйма) и внутренний дорожный холостой каток диаметром 508 мм (20 дюймов). Задние тележки имели по два дорожных катка. Все колеса и катки предусматривалось выполнить из алюминиевого литья со сплошными резиновыми бандажами. К диску ведущего колеса болтами фиксировались два боковых фланца легкосъемных ведущих звездочек. Траки гусеницы предполагались штампованные, с дополнительным цианированием, отрытого типа, шириной 304 мм и шагом 75 мм.

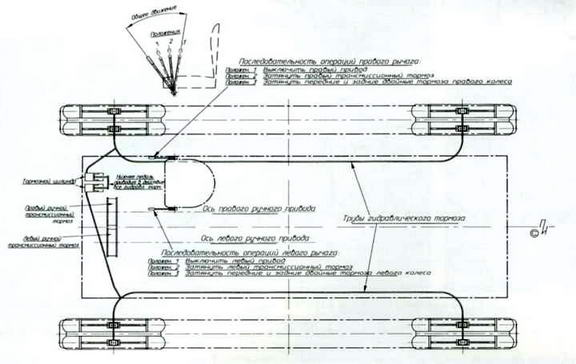

Диаграмма управления машины V/3.

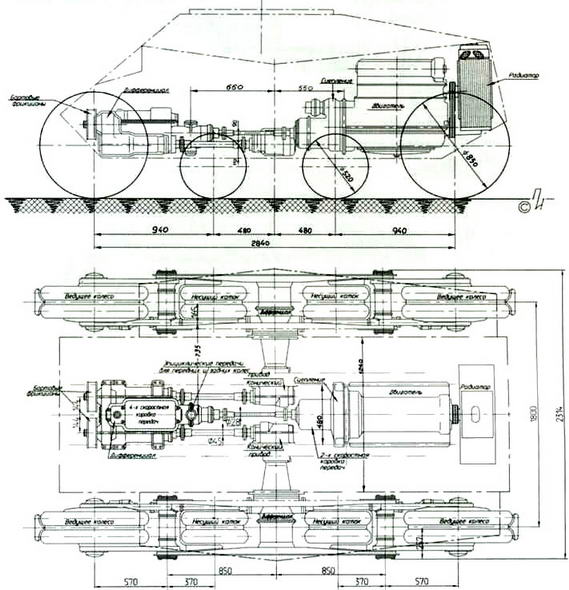

Примерная планировка размещения оборудования танка V/3 (вариант с «двойной башней»).
Машина V/3, проходившая испытания в Советском Союзе.
В целом представленный проект не отличался особой технической новизной, и решение по нему отложили до получения результатов работ по уже открытому заказу.
Для согласования технических условий и сопровождения сборки танка «Р» в Англию командировали инженера завода №185 П.Х. Мурашко. Всего предлагалось обсудить с фирмой 20 пунктов по изменению конструкции танка. Технический уровень проработки проекта исполнителем легко просматривается в сообщениях П.Х. Мурашко о ходе переговоров:
«При первой встрече с техническим директором фирмы - Штрауслером, последний большинство представленных пунктов отклонил, под предлогом, что вопросы поставлены впервые, он никогда над ними не думал и не знает как их разрешать.
