С пушкой были жестко связаны 14,5-мм пулемет КПВ-44 и два 7,62-мм пулемета РП-46 с механизмами пневмоперезарядки, электроспусками и ручными дублерами. При этом КПВ-44 мог использоваться как пристрелочный. Для стрельбы из счетверенной установки у наводчика устанавливался телескопический шарнирный прицел ТШ-46В (танковый телескопический, шарнирный, с перископической головкой и качающейся призмой, увеличение 3,5х и 7х, поле зрения 18 и 9°). Наличие перископичности в вертикальной плоскости в головной части прицела позволило перенести выходное окно в зону меньших толщин брони лобовой части. Благодаря этому удалось выполнить выходное окно меньших размеров. Прицел предусматривал установку прибора для стабилизации поля
При стрельбе с закрытых огневых позиций применялся боковой уровень.

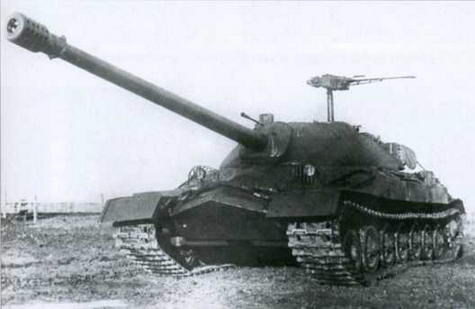

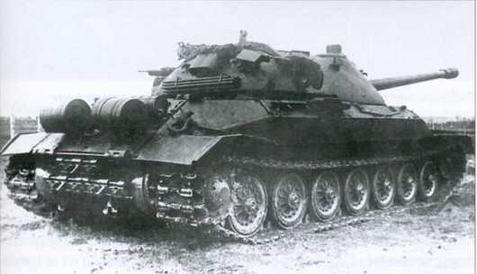

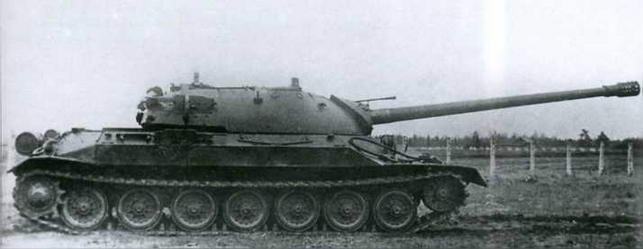

Танк ИС-7 («Объект 260») обр. 1947 г. (машина №3). НИИБТ полигон, октябрь 1948 г.

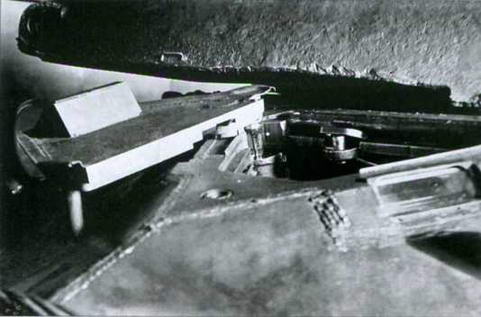

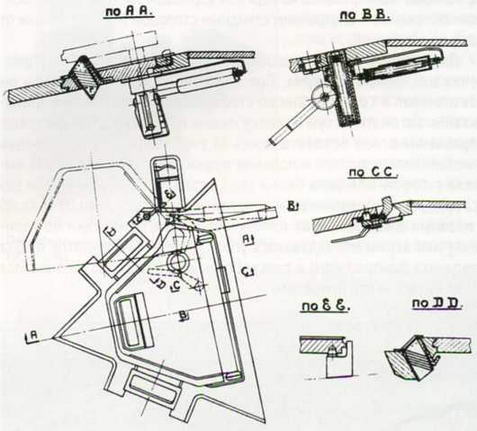

Люк механика-водителя танка ИС-7 («Объект 260») обр. 1947/48 г. с крышкой и подъемным механизмом.
Углы наводки пушки и спаренных пулеметов в вертикальной плоскости составляли от -3 до +15°[311 Для машин №2 и №3 углы наводки в вертикальной плоскости составляли от -2°33‘ до +14°2Т и от -3°32' до +15° соответственно.]. Непростреливаемое пространство для строенных пулеметов достигало 25 м. Для танка №4 углы вертикальной наводки находились в пределах от -1°50’ до +16°, соответственно, непростреливаемое пространство увеличилось до 60 м.
Механизм подъема пушки был секторного типа. Он состоял из червячной пары со сдающим звеном (фрикционом), планетарного редуктора и двух независимых приводов - ручного и электромоторного. Червяк снабжался клинчато-кольцевыми пружинами для частичной стабилизации орудия. Подъемный механизм располагался с левой стороны рамки пушки. Скорость наводки при работе ручным приводом составляла 1 град./с.
Механизм поворота башни - шестеренчатый, планетарного типа, с мультипликатором и независимыми ручным и электромоторным приводами. Он устанавливался слева от наводчика на верхнем погоне башни. При работе ручным приводом скорости наводки составляли 0,37 град./с и 1,1 град./с.
В походном положении башня фиксировалась зубчатым стопором, размещавшимся на верхнем погоне. Крепление пушки «по-походному» (в положении назад) производилось с помощью откидного стопора, который монтировался на верхнем кормовом листе, а в «предбоевом» положении - внутренним откидным стопором (к крыше башни от цапф на казеннике).
Для ведения огня из пушки сходу использовался прибор управления выстрелом «Штурм». При нажатии на кнопку стрельбы он обеспечивал в соответствии со стабилизированной линией прицеливания автоматическую наводку пушки и производство выстрела. Управление огнем осуществлялось за счет ввода электроприводов в механизмах поворота и подъема пушки, обеспечивавших как высокие скорости поворота башни (до 18 град./с) и подъема пушки (до 4,2 град./с), так и минимальные устойчивые скорости (0,05 град./с) с плавным диапазоном их изменения. Скорость наводки по горизонту или вертикали задавалась углом отклонения рукояток пульта наводчика (контроллера) в плоскости наведения. Пульт размещался слева от пушки под прицелом.

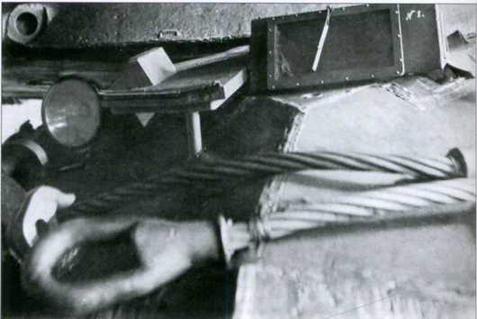

Люк

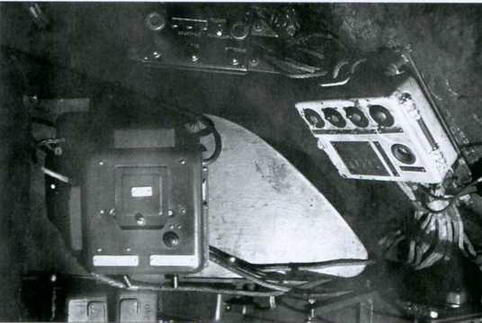

Рабочее место командира танка ИС-7 обр. 1947 г. (№2). Хорошо видно расположение щитков управления пулеметным вооружением.

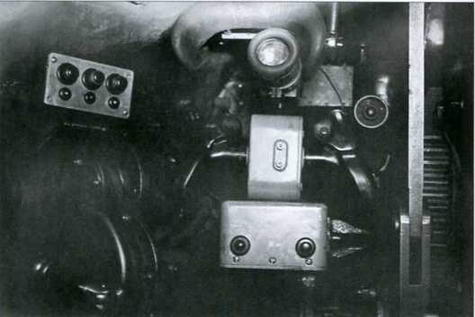

Рабочее место наводчика. Обратите внимание на размещение приборов управления огнем.

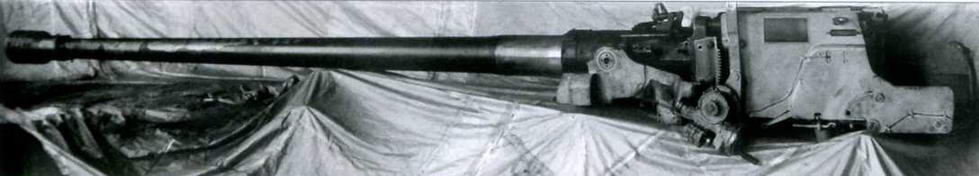

130-мм нарезная танковая пушка С-70 с подъемным механизмом.
Электроприводы горизонтальной и вертикальной наводки могли функционировать как совместно, так и раздельно. Электропривод горизонтальной наводки, выполненный по системе Леонардо, имел реверсивный электромотор МПБ-К мощностью 2,5 кВт, который позволял наводчику производить поворот башни на плавном диапазоне с последующим переключением мотора поворота башни непосредственно на аккумуляторную батарею. Затем привод вращал башню со скоростью, соответствовавшей максимальной частоте вращения вала электромотора[312 В этом случае скорости наводки составляли от 0,05 до 6 градус и от 0,15 до 18 градус. Плавное изменение скоростей наводки осуществлялось в диапазоне от 0,05 до 3,6 и от 0,15 до 12,5 градус соответственно.].
Поворот башни на максимальной скорости при указании цели мог производить и командир танка с помощью следящего привода (точность отработки заданного угла при целеуказании по горизонту достигала ±0,075 т.д.). При этом пушка, подойдя к отметке цели, автоматически останавливалась.
В электроприводе вертикальной наводки с вольтодобавочной машиной ВДМ мощностью 105 Вт использовался электромотор МПО-1 мощностью 0,2 кВт. ВДМ позволяла экономить энергию аккумуляторных батарей и обеспечивала плавную наводку пушки по вертикали во всем диапазоне.
Питание электромоторов поворота башни и подъема пушки осуществлялось от общего электромашинного агрегата. Кроме управления приводом вертикальной наводки, предусматривался автоматический возврат пушки к углу заряжания после выстрела. При этом наводчик и командир лишались управления по вертикали до тех пор, пока не произведено заряжание пушки или не отведен экстрактор. В этом случае управление по горизонтали от командира и от наводчика не выключалось.
Стрельбу из пушки мог вести только наводчик, используя электроспуски (электромагнитный и электрозапальный) и дублирующий (механический) ручной спуск. Кнопки электроспуска располагались на правой рукоятке его пульта и на рукоятке подъемного механизма пушки. На левой рукоятке пульта наводчика находилась кнопка для стрельбы из 14,5-мм спаренного пулемета КПВ-44.
Кнопка спуска спаренных 7,62-мм пулеметов РП-46 размещалась на правой рукоятке пульта и на рукоятке механизма поворота башни. Кроме того, у наводчика имелся щиток с тремя кнопками для пневмоперезарядки башенных пулеметов, а также переключатель пулеметов с калибра 14,5 на 7,62 мм при стрельбе от кнопки на механизме поворота башни.
Повышение скорострельности пушки обеспечивалось за счет установки в башне механизированной укладки (механизма заряжания), а также наличия в боевом отделении двух заряжающих.
