Прикрепите к одному из шкивов такую же ручку, какую вы сделали к зубчатому колесу. Укрепите фанерные шкивы на стенде и соедините их веревочкой. Это будет модель ременной передачи.
Как уже говорилось, этот стенд можно дополнить еще и другими видами механических приспособлений для передачи энергии — например, сделать модели червячной передачи, конических шестерен, приспособления для передачи прерывистого движения (Мальтийский крест), гибкого вала, кулачкового устройства, преобразователя кругового движения в возвратно-поступательное и многих других устройств, взятых прямо
РУДА ПРИНИМАЕТ ВАННУ
В старину некоторые машины делали из дерева.
Были такие мастера, что даже часы изготовляли из дерева. Но в наш век больших скоростей, в век мощных двигателей для изготовления машин применяется в основном только металл. Его получают из руды, добываемой в недрах Земли. Но у руды бывает очень много ненужных примесей, и поэтому нет никакого смысла перерабатывать всю добытую руду, в которой ненужных примесей слишком много. Надо заранее от них избавиться. Для этого и существуют различные способы так называемого обогащения руд.
Если руда способна притягиваться к магниту, то ее пропускают в размельченном виде через магнитный сепаратор.

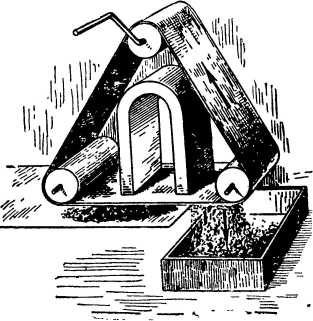

Модель сепаратора можно построить следующим образом. От круглой палки отрежьте три валика длиной по 5–8 сантиметров. По концам каждого валика в центры вбейте по гвоздю. Это будут оси. Нужно добиться, чтобы они были хорошо отцентрированы, то есть соответствовали бы центрам валиков. Укрепите валики в подшипниках.
Затем возьмите полоску материи длиной 30–40 и шириной 5 сантиметров и сшейте ее концы, охватив матерчатой петлей все три валика, чтобы образовался равнобедренный треугольник. Материя должна быть хорошо натянута. В верхнем валике вместо одного из гвоздей укрепите проволочную ручку. Внутри треугольника подвесьте полюсами вниз подковообразный магнит. При этом нужно, чтобы он своими полюсами слегка касался материи.
Смешайте железные опилки с песком, насыпьте их на бумажку и подложите под материю по другую сторону от магнита. Начните вращать ручку верхнего валика. Материя придет в движение, и притянувшиеся к ней железные опилки будут передвигаться, пока не выйдут из-под влияния магнита. Тогда опилки начнут падать в специально подставленную для этого коробочку.
Лист бумаги надо слегка постукивать пальцем, чтобы облегчить железным опилкам возможность подскочить и прилипнуть к материи.
Но, как известно, не все металлы и их руды притягиваются к магниту.
Тогда отделение полезных частичек от ненужных примесей производят с помощью так называемой флотации руд.
Размельченную руду погружают в жидкость, через которую пропускают воздух. Полезные частички вместе с пузырьками воздуха всплывают на поверхность и идут на переработку, а пустая порода остается на дне обогатительного резервуара. Периодически ее собирают и выбрасывают.
Проделайте такой опыт.
ЛИТЕЙНЫЙ ЦЕХ НА СТОЛЕ
Когда из руды получен металл, из него либо отливают болванки-заготовки для дальнейшей обработки на прокатных станах или металлообрабатывающих станках, либо отливают готовые детали, требующие после отливки лишь незначительной обработки.
Многие детали машин отливают из чугуна, бронзы, меди и других металлов.
Попытаемся и мы отлить какой-нибудь предмет. Только мы будем отливать не из металла, а из пластмассы для искусственных зубов — из акрилата — АКР-7 (его можно достать в аптеке). И отливать будем не совсем так, как это делается в промышленности.
«Отольем» для первого раза обыкновенную катушку из-под ниток.
При отливке какой-либо детали сначала изготовляют ее модель из дерева. Но для нашей отливки модель делать не нужно, воспользуемся пустой катушкой.
Начнем с формы. Возьмите коробочку из-под спичек и заполните ее тестом, приготовленным из размешанного в воде гипса. Ножом разровняйте поверхность гипса и, положив на нее смазанную тонким слоем масла или вазелина катушку, аккуратно вдавите ее наполовину в гипс и дайте ему затвердеть.
Проделайте то же самое и с другой коробочкой: наполните ее так же гипсом и вдавите в него вторую, свободную половину катушки, перевернув первую коробочку. Чтобы гипсовые поверхности двух коробочек не слиплись, между ними надо проложить тонкую промасленную бумажку с вырезом по форме катушки или смазать затвердевшую в первой коробочке поверхность гипса вазелином.
Когда гипс затвердеет и во второй коробочке, сделайте на коробочках метки, разнимите половинки формы и удалите оставшуюся в одной из половинок катушку.
Разведите порошок АКР-7 растворителем-мономером (он продается вместе с порошком) до тестообразного вида и, набив этим «тестом» обе половинки формы, соедините их по меткам и туго свяжите веревочкой.
Положите форму с «литьем» в кастрюлю с водой и поставьте ее на огонь. Пусть вода покипит минут сорок.
После этого разнимите аккуратно форму. У вас в руках будет пластмассовая катушка. В местах разъема формы на катушке получился «прилив», но его можно легко срезать ножом. У вашей новой катушки один недостаток — нет сквозного отверстия.
При отливке металлических изделий небольшого размера в подобных случаях отверстие сверлят на станке. Если нужно отлить большую деталь, в литейную форму, приготовленную из формовочной глины, вставляют глиняный стержень по форме будущего отверстия. А когда отливка готова, глину удаляют.
Подобным способом можно «отливать» разные мелкие предметы, например шахматную фигуру для замены потерянной. Когда фигура будет «отлита» и обработана, ее надо покрасить в соответствующий цвет и покрыть нитролаком. После этого вы и сами не отличите ее от других фигур.
