3. Далее добиваемся хорошей передачи всех цифр от единицы до нуля.
4. Освоив цифры, переходим к наиболее трудным в передаче буквам (Л, П, Ф, Ц, Щ, Ы, Ь). Надо внимательно следить за тем, чтобы точки не отрывались от тире, а сами тире были равны между собой.
5. После освоения трудных букв переходим к остальным буквам алфавита и к знакам препинания, следя за четкостью их передачи.
Хорошо освоив четкую передачу всех знаков, можно постепенно ускорять темп передачи. Однако всегда следует помнить, что только четкая передача приятна для слуха и легко принимается вашим корреспондентом.
Освоив передачу на виброплексе, коротковолновик совершенно естественно захочет поработать на нем в эфире.
Для работы необходимо иметь устройство для контроля своей передачи. Для этой цели можно, конечно, воспользоваться
Рис. 3.

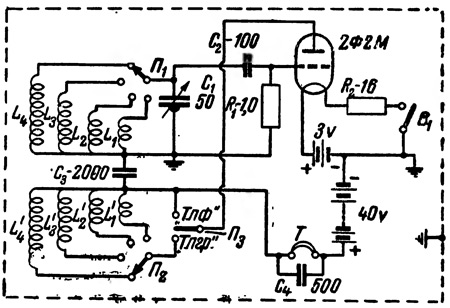

На рис. 3 приведена схема простого монитора, питающегося от батареи и работающего на лампе 2Ф2М. Схема настолько проста, что не требует особых пояснений. Переключатель Пз служит для перехода с контроля передачи незатухающими колебаниями на контроль телефонной передачи, а выключатель B1 рвет цепь накала. Можно питать монитор и от сети, но тогда надо ставить хороший фильтр в сетевые провода, чтобы ослабить связь передатчика с монитором.

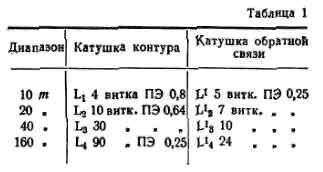

Данные катушек монитора приведены в табл. 1.
Табл. 1.
Оператору следует помнить, что включать виброплекс в анодные цепи мощных каскадов передатчика нельзя как с точки зрения безопасности для оператора, так и ввиду искрения контактов у виброплекса, особенно при передаче точек. Ключ следует включать в цепи с малыми токами и обязательно применять искрогаситель, состоящий из последовательно включенных конденсатора емкостью 0,1 mF и сопротивления в 30 ?.
Включив в передатчик виброплекс, настраиваем монитор на частоту передатчика и прослушиваем свою работу, обращая внимание на передачу точек. Убедившись, что точки получаются четкими и ровными, можно начать работу на связь. В заключение следует заметить, что dx-станции особенно охотно отвечают на вызовы при работе на виброплексе.
Что было до изобретения телеграфного ключа
Сегдня вспомнил, что начало то я пропустил. Фактически обзор начат с техники предназначенной для телеграфирования по Морзе. И только вкратце был упомянут самый первый телеграфный аппарт изобретённый Шиллингом в котором коды букв передавались с клавиатуры по семи парам проводов, а приём осуществлялся тоже семью гальванометрами с магнитными стрелками. Естественно это была весьма неудобная и громоздкая система и особого распространения она не получила. Известная линия связи была построена в 1832 году между Зимним дворцом и зданием министерства путей сообщения. Самыми первыми телеграфные линии внедрялись там где они в первую очередь были остро нужны - на железных дорогах. Первыми аппаратами были скорее не телеграфные а аппараты сигнализации, для передачи сообщений о занятости пути. Как к примеру этот. Где приемным устройством был гальванометр со стрелкой с тремя отметками. Средняя - нет тока, крайние положителный или отрицательный. Означающие: "Путь закрыт", "Поезд на линии", "Линия свободна".
Для увеличения числа возможных сигналов увеличивали число линий и приёмных индикаторов.
Передача, точнее установка сигнала осуществлялась ещё вращением в нужное положение ручки. Ключ пока не изобрели. Да и нечего им пока было передавать.
Или попросту говоря иметь возможность передавать любой текст.
Но хотелось это делать не по 14-ти проводам, как у аппарата Шиллинга, а максимум по 2-м, а ещё лучше по единственному.Вначале использовались те же самые сигнальные телеграфы. Но они уже имели на шкале не просто три сообщения, а набор знаков для левого и правого положения стрелки. Для передачи буквы использовался код. Например 3 раза влево, 3 раза вправо это буква "W". И так далее. Эти аппараты уже комплектовавлись первыми подобиями телеграфного ключа с 2-мя головками. Одна послать сигнал "Влево", другая "Вправо".

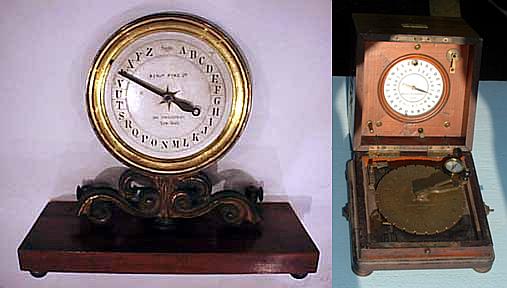

Следующими были изобретены циферблатные аппараты. Где на приёмной и передающей стороне были циферблаты с набором букв и цифр по кругу. Передющий циферблат при вращении стрелки замыкал контакты каждый раз при прохождении очередного знака. В приёмном стрелка вращалась электромагнитом через храповой механизм каждый раз на одну позицию с каждым поступившим импульсом тока. Таким образом на обеих сторонах положение передающей и приёмной стрелок циферблатов менялись синхронно. Перед началом передачи на обеих сторонах стрелки ставились вручную в одинаковую позицию. Медленно, громоздко, но телеграммы уже передавались на сотни километров.
От такой телеграфный ключ. Хотя и с одной головкой, но зато сколько контактов!
Храповик стоит на передающем ключе, чтобы не ошибиться и крутить можно было только в лодну сторону.

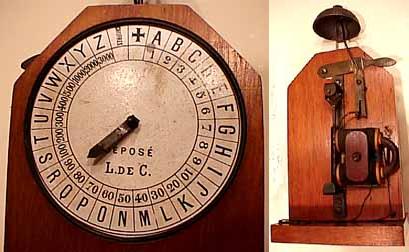

И телеграфный приёмник к нему с вызывным устройством, попросту со звонком:
И ещё пара циферблатных телеграфных аппаратов до эпохи Морзе.
Экзотика

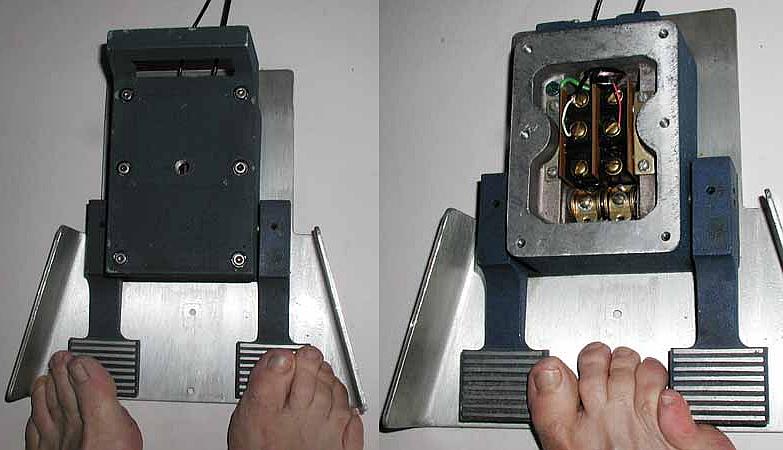

Ну вот например этот ключь педальный, для телеграфирования ногами.
Левая педаль посылает тире, правая -точку.
Или вот этот 45-ти кнопочный ключ
Это норвежская автоморзе клавиатура модель AM-14C. Этот небольшой манипулятор в стиле клавиатуры был разработан Лейфом Эвенсен Патрик, у которого была компания "Telespeed" в Гетеборге, Швеция, с 1956 по 1974 год, позже переименованная в Aksieselskapet Automorse. Он сделал три версии, последняя из которых (на фото) около 1969 года. Первая работала с 14 механических реле, вторая была более стабильна, на основе диодной матрицы только с двумя реле и последняя была полностью транзисторная. Первый вариант, военные власти США сразу забраковали: "слишком много движущихся частей№. Она была чем отозван с рынка. 45 из них были сняты норвежскими военными и распроданы за бесценок. Второй вариант был недостаточно водонепроницаемыми и и тоже не принят норвежскими военными. Из-за нежелания норвежских вояк третья версия также не вышла на рынок.
