Телевидение?.. Это очень просто!

Айсберг Евгений Давыдович

Н. — Если я правильно понял, моя идея немногого стоит?

Л. — Да нет же, Незнайкин, твоя схема вполне пригодна. Но только вместо того, чтобы вызывать разряд с помощью синхронизирующих импульсов, подаваемых непосредственно на сетку разрядной лампы, лучше использовать положительные импульсы, специально сформированные в телевизоре, с постоянной и хорошо поддающейся регулировке амплитудой, соответствующим образом синхронизированные принимаемыми импульсами.

СТАРАЯ СХЕМА В НОВОЙ РОЛИ

Н. —

В общем ты хочешь, чтобы победили научные принципы организации труда, и четко разделяешь функции. Зарядная цепь, состоящая из резистора и конденсатора, выполняет свою часть работы. Лампа обслуживает цепь разряда. Некоторое таинственное устройство действует положительными импульсами на сетку, чтобы вызывать разряд. И, наконец, синхронизирующие импульсы управляют точным ритмом импульсов, полученных при помощи названного таинственного устройства.

Л. — Да, дело обстоит именно так. И так как устройство, о котором идет речь (назовем его «генератором импульсов»), генерирует независимо от наличия синхроимпульсов, то даже в случае потери нескольких синхронизирующих импульсов вследствие замирания ритм развертки но будет слишком изменен. Развертка будет продолжаться даже в отсутствие передачи.

Н. — А как получить эти периодические импульсы?

Л. — Например, с помощью блокинг-генератора. Вот его схема (рис. 45).

Рис. 15. Схема блокинг-генератора.

Н. — Но, дорогой Любознайкин, что ты рисуешь? Ведь это старый знакомый! Я узнаю самый классический из генераторов с катушкой обратной связи в анодной цепи и конденсатором, шунтированным резистором, — в сеточной. Ты просто-напросто поменял местами сеточную обмотку и сеточный конденсатор, но ведь это ничего не меняет, потому что они включены последовательно. Ты мне уже подробно объяснял его работу. И теперь я знаю, что он генерирует синусоидальные колебания, а вовсе не импульсы.

Л. — Это зависит от значения величин элементов. Чтобы получать импульсы, применяются конденсатор С₃ и резистор R₃ в цепи сетки с величинами, значительно большими, чем для генератора синусоиды. Связь между сеточной и анодной обмотками должна быть очень сильной.

Н. — Не понимаю, почему при этих условиях нельзя все же получить такие красивые синусоиды. Когда в анодной цепи возникает ток, сетка становится более положительной благодаря взаимоиндукции между обмотками L₁ и L₂, что только увеличивает анодный ток.

Л. — Я тебя прерываю, ибо твое рассуждение, верное до сих пор, рискует стать ошибочным, если ты будешь продолжать его развивать. Не забудь, что связь между обмотками L₁ и L₂ очень велика. Сетка, таким образом, очень быстро становится положительной. Поэтому она притягивает электроyы, эмитированные катодом.

Н. — Уж не кажется ли ей, что она стала анодом?

Л. — Весьма вероятно. Факты таковы, что электроны заряжают конденсатор С₃,

емкость которого дает им идеальное убежище.

Н. — Почему они не направятся поспешно по направлению к катоду, образуя сеточный ток?

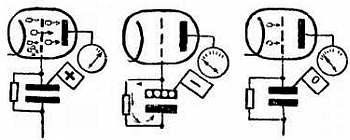

Л. — Это и происходит, но в небольшой степени из-за большого сопротивления резистора R₃. Ты ведь видишь (рис. 46), что потенциал сетки после быстрого подъема (от а до Ь на кривой) не только перестает быть положительным, но даже падает до некоторой отрицательной величины (с). Анодный ток в этот момент равен нулю (так же как и сеточный ток). Лампа оказывается блокированной (откуда и название устройства). С этого момента ничто не мешает конденсатору С₃ разряжаться через резистор R₃, постепенно доводя до нуля потенциал сетки (от с до d на кривой). В этот момент вновь появляется анодный ток…

Рис. 46. Форма напряжения на сетке лампы блокинг-генератора.

Н. — …и все начинается сначала. В общем у нас налицо быстрый положительный скачок потенциала сетки, который образует то, что ты называешь импульсом, затем отрицательная часть, гораздо более продолжительная и совершенно бесполезная.

Л. — Вижу, что ты хорошо понял мое объяснение.

ОТ УПРОЩЕНИЯ К УПРОЩЕНИЮ

Н. — А каким образом синхронизируют блокинг-генератор?

Л. — Подавая положительные синхроимпульсы на сетку, что вызывает появление импульса блокинг-генератора той же полярности. Раз уж мы заговорили о синхронизации, должен тебе сказать, что существует много способов подачи импульсов на сетку лампы блокинг-генератора (рис. 47); можно их подводить с помощью третьей обмотки, индуктивно связанной с сеточной обмоткой, или же через конденсатор непосредственно на сетку лампы, но только не в точке соединения L₁ и R₃, или же, наконец, через конденсатор С₄, соединенный с верхней точкой резистора R₄, включенного в сеточную цепь со стороны катода.

Рис. 47. Два способа подачи импульсов синхронизации.

_{а — трансформаторная связь; б — емкостная связь с сеточной цепью.}

Н. — Если принять этот последний способ, то сочетание блокинг-генератора с разрядной цепью будет выглядеть, я думаю, в виде нарисованной мною схемы (рис. 48).
