Л. — И как еще! Впрочем, чтобы избежать слишком большой разности потенциалов между соседними слоями обмотки, часто предпочитают наматывать катушку в виде плоской галеты с большим количеством слоев, но с небольшим числом витков в каждом из них.
Н. — Должен признаться, что идея вырабатывать на месте необходимый ток мне кажется весьма остроумной.

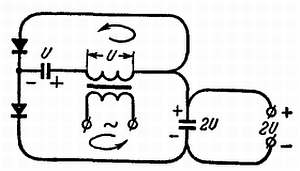

Л. — Конечно, хотя энергетический к. п. д. электронного генератора и не очень
Н. — Сегодня ты, видно, поклялся вещать языком сивиллы, чтобы подвергнуть мое любопытство самым жестоким испытаниям. Уж не намекаешь ли ты на гетеродин преобразователя частоты?
Л. — Нет, мой милый, хотя принципиально и им можно было бы воспользоваться в качестве источника переменного тока, если сделать его достаточно мощным. Но я думал о другом. Вспомни о перенапряжениях, которые возникают во время обратного хода на первичной обмотке строчного выходного трансформатора, связывающего отклоняющие катушки строк с генератором строчной развертки.
Н. — Да, действительно. Резкое изменение тока, вызванное спадом зуба пилы, является причиной описанных перенапряжений на первичной обмотке трансформатора, включенного в анодную цепь пентода генератора строчной развертки. И я помню, ты говорил, что порок может обратиться в добродетель, если использовать эти перенапряжения как источник высокого напряжения.
Л. — Решительно, твоя память продолжает восхищать меня. Ты видишь, что мы располагаем импульсами высокого напряжения, которые появляются с частотой развертки строк. Мы еще можем, если это нужно, увеличить напряжение при помощи дополнительной обмотки, образующей повышающий автотрансформатор (рис. 125).
Рис. 125. Схема выпрямления импульсов высокого напряжения, возникающих на обратном ходу строчной развертки.
Н. — Теперь я вижу, остается только выпрямить напряжение обычным способом. И здесь ты также нагреваешь нить кенотрона от обмотки на том же трансформаторе.

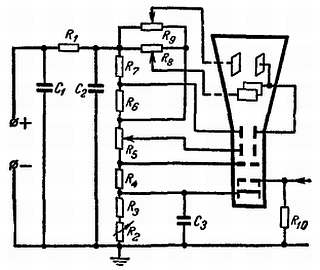

Л. — Обращаю твое внимание, Незнайкин, на дополнительное преимущество такого высоковольтного источника, наиболее совершенного из всех и получившего самое широкое применение в современных телевизорах. Если почему-либо развертывающее устройство выйдет из строя, неподвижное пятно может вызвать прожог светящегося экрана в этой точке. Но в схеме получения высокого напряжения за счет перенапряжения на обратном ходу строчной развертки при выходе из строя развертки исчезнет высокое напряжение, а следовательно, и само пятно.
Н. — Значит, кинескоп при такой системе не подвергается никакому риску. Вот, наконец, слово утешения после опасностей, о которых ты сегодня говорил… Спасибо!
Беседа семнадцатая
ЛОВУШКА ДЛЯ ВОЛН
Проблема приемной антенны, которой в радиовещании часто не придают особого значения, в телевидении играет существенную роль. Собрать в пространстве максимум энергии высокой частоты во всей полосе пропускания так, чтобы помехи и отраженные препятствиями волны не принимались, такова функция антенны, достойной
Незнайкин. — Теперь, когда мы узнали, как надо питать телевизор низким, анодным и высоким напряжениями…
Любознайкин. — Ты думаешь, что этого достаточно? Разве мог бы ты, дружище, довольствоваться одной материальной пищей?
Н. — Право, не понимаю, какая еще духовная пища нужна телевизору.
Л. — Ты просто забыл. То, что в конечном счете должно оживить экран. Изображение, переносимое в форме видеосигнала на несущей частоте.
Н. — Очевидно. Но этот род питания меня очень мало беспокоит. Как и в радиоприемнике, кусочек проволоки, пышно именуемый антенной, нас вполне устроит.
Л. — Вот уж в этом я совсем не уверен. Разве только, что ты окажешься по соседству с передатчиком, где поле очень интенсивно, а то твой кусочек проволоки окажется весьма жалкой антенной.
Н. — Что-то не вижу никакой разницы с радио.
Л. — Не забудь, что мы используем метровые волны, которые не очень-то далеко распространяются, с полной уверенностью их можно принимать только в пределах видимого горизонта. Проводящие препятствия их задерживают или сильно ослабляют, потому что, обладая прямолинейным характером, они не отличаются гибкостью более длинных волн, огибающих препятствия.
Н. — Отсюда следует, что приходится очень заботливо относиться к телевизионным антеннам.
Л. — Да, Незнайкин, антенна в телевидении — чрезвычайно важный элемент приемного устройства. При хорошем выполнении она с успехом заменяет один или два усилительных каскада высокой или промежуточной частоты. Вот почему нужно, чтобы мы вплотную занялись ее изучением… В то время как в радиовещании длина антенны намного меньше принимаемой волны, в телевидении эти длины соизмеримы, благодаря чему можно настроить антенну на принимаемую частоту.
Н. — Но не будешь же ты утверждать, Любознайкин, что натянутая проволока является колебательным контуром, обладающим частотой настройки и резонансной кривой?!
Л. — Несомненно буду. Необходимо к тому же, чтобы резонансная кривая была достаточно широкой для пропускания не только всей полосы частот видеомодуляции, но и звукового сопровождения, передаваемого на соседней длине волны, так как изображение и звук нужно принимать на одну и ту же антенну.
Н. — Можно догадаться, что антенны, отвечающие всем этим условиям, достаточно сложны. У них должны быть конденсаторы для настройки и демпфирующие сопротивления для расширения полосы пропускания.
Л. — Ничего подобного, Незнайкин! Истина значительно проще. И ты ее откроешь, рассуждая логически. Ты знаешь, что такое волны?
Н. — Это электромагнитные поля, созданные током высокой частоты, протекающим по передающей антенне, которые отправляются на прогулку с поразительной скоростью 300 000 км/сек.
