Площадь поверхности (м2) трубопровода или оборудования цилиндрического сечения на 100 м протяженности

(таблица 1)

Например, объем пароизоляции (или окраски) трубопровода наружным диаметром 108 мм протяженностью 94 м составит:

– с применением формулы:

– с

применением готовых данных таблицы 1:

< image l:href="#"/>

где: 33,912 – площадь поверхности (м²) на 100 м протяженности трубопровода наружным диаметром 108 мм в соответствии с данными таблицы 1.

Затраты на окраску изолированных поверхностей следует принимать по соответствующим ГЭСН сборника 15 «Отделочные работы» и ГЭСН сборника 13 «Защита строительных конструкций и оборудования от коррозии» в зависимости от лакокрасочного материала, предусмотренного проектными данными.

В соответствии с указаниями раздела «II. Исчисление объемов работ» ГЭСН 81-02-26-2020 «Теплоизоляционные работы» объем работ по изоляции трубопроводов, плоских и криволинейных поверхностей, следует исчислять по объему конструкции изоляции «в деле» (конструктивный объем), согласно проекту, без учета толщины слоя покрытия. Покрытием изоляционного слоя может быть – штукатурный слой, слой огнезащитного состава или краски, оцинкованная сталь, рулонные гидроизоляционные материалы и т.д.

Конструктивный размер (объем) – проектный размер (объем) строительной конструкции, изделия, элемента оборудования, определенный в соответствии с положениями ГОСТ 28984-2011 «Модульная координация размеров в строительстве (МКРС)».

В объем изоляции для определения затрат на выполнение работ, объем трудноустранимых потерь и объем на уплотнение теплоизоляционных материалов не включается.

Длина трубопроводов и оборудования цилиндрического и прямоугольного сечений, подлежащих изоляции определяется по осевой линии для каждого сечения, причем арматура и фланцы, фитинги и т.д. из длины не исключаются.

Затраты на изоляцию трубопроводов и фасонных частей следует определять по нормам:

– диаметром до 820 мм – на изоляцию трубопроводов;

– диаметром свыше 820 мм – на изоляцию плоских и криволинейных поверхностей.

В соответствии с положениями раздела «I. Общие положения» ГЭСН 81-02-26-2020 «Теплоизоляционные работы», нормами табл. с 26-01-008 по 26-01-016 учтен усредненный расход теплоизоляционных материалов. В случае, если проектными данными предусмотрено выполнение теплоизоляционных работ с применением материалов с другими характеристиками, их расход определяется по приложению 26.3 без корректировки норм затрат труда и эксплуатации машин.

Однако, в вышеприведенных указаниях отсутствуют уточнения о том, усредненный расход каких именно материалов учтен в таблицах с 26-01-008 по 26-01-016 – из базальтового или стеклянного волокна, матами или плитами и т.д.

Определить тип материала, учтенного в нормах таблиц возможно при сопоставлении норм расхода материала теплоизоляционного, учтенного нормами, с нормами расхода материала теплоизоляционного, приведенными в приложении 26.3 ГЭСН 81-02-26-2020.

Например, нормой 26-01-008-01 «Изоляция трубопроводов матами и холстами из супертонкого волокна (стеклянного и базальтового), матами звукопоглощающими» на 1 м³

изоляции учтен материал теплоизоляционный с расходом 1,55 м³, что соответствует норме расхода матов из супертонкого базальтового волокна типа МБП (п. 3 приложения 26.3). Таким образом, в случаях, когда проектными данными предусмотрена изоляция холстами из БСТВ, расход теплоизоляционного материала следует принимать 3,09 м³ или 2,06 м³ для трубопроводов диаметром менее или свыше 800 мм соответственно.

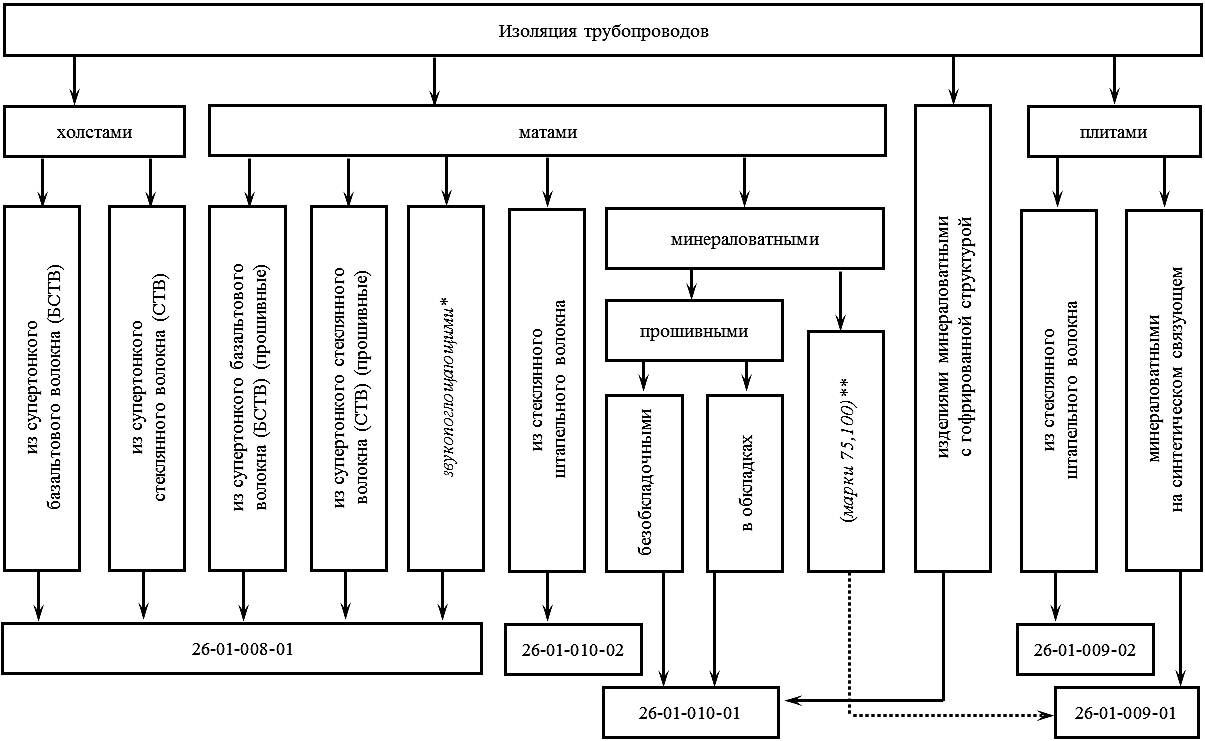

Схема выбора норматива на изоляцию трубопроводов минеральными теплоизоляционными материалами:

Примечания к «Схеме выбора норматива на изоляцию трубопроводов минеральными теплоизоляционными материалами»:

* – маты звукопоглощающие изготавливаются на основе волокон базальтовых, стеклянных, минеральных и т.д. Поскольку норма 26-01-008-01 предназначена для определения затрат на работы, выполняемые с применением холстов и матов на основе базальтового и стеклянного волокна, логично предположить, что данным нормативом предусмотрена работа с матами звукопоглощающими на основе волокон базальтовых и стеклянных. При изоляции трубопроводов матами звукопоглощающими на основе минеральных волокон целесообразно при определении затрат применять соответствующие нормы таблицы 26-01-010.

** – в ранних версиях сметно-нормативной базы, в наименовании нормы 26-01-009-01 присутствовало уточнение «…матами минераловатными марки 75, 100…». В действующей версии сметно-нормативной базы (редакция 2020 г.) указанное уточнение отсутствует, что приводит к дублированию с нормой 26-01-010-01.

В соответствии с указаниями раздела «I. Общие положения» ГЭСН 81-02-26-2020 «Теплоизоляционные работы», нормой 26-01-008-01 на изоляцию поверхностей холстами из супертонкого волокна (стеклянного (СТВ) и базальтового (БСТВ)) учтены затраты на:

– размотку рулонов;

– резку на полотнища;

– свертывание полотнищ в пакеты до заданной толщины.

Вышеперечисленные затраты непосредственно в составе работ нормы 26-01-008-01 отсутствуют.

В соответствии с СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов», конструкция тепловой изоляции должна исключать ее деформацию и сползание теплоизоляционного слоя в процессе эксплуатации. В составе теплоизоляционных конструкций оборудования и трубопроводов следует предусматривать опорные элементы и разгружающие устройства, обеспечивающие механическую прочность и эксплуатационную надежность конструкций.

На вертикальных участках трубопроводов и оборудования опорные конструкции следует предусматривать через каждые 3-4 м по высоте.

Нормами ГЭСН 81-02-26-2020 «Теплоизоляционные работы» на изоляцию трубопроводов не предусмотрены затраты:

– на установку разгружающих устройств (на вертикальных и наклонных участках);

– на установку опорных колец (на горизонтальных участках).

вертикальный (наклонный) участок с разгружающими устройствами и опорными кольцами
