Терапевтическая стоматология. Учебник
Шрифт:
Наличие гипертрофированного десневого сосочка или кровоточащей десны не позволит правильно наложить пломбу. В таких случаях необходимо произвести коррекцию десны, а затем накладывать пломбу.
Пломбу из амальгамы в обязательном порядке необходимо шлифовать и полировать и производят это в следующее посещение. Пломба считается правильно обработанной в том случае, если зондом не ощущается граница между пломбой и зубом. Для проверки качества контакта между пломбой и соседним зубом следует использовать флосс (нить). Флосс должен с усилием входить в промежуток и легко скользить по контактной поверхности, не задевая за уступы.
Композитные пломбировочные материалы. При характеристике материалов этой группы учитываются два показателя: механизм
Макронаполненные композиты (размер частиц 10–45 мкм, 60 % наполнения) химического отверждения: эвикрол, норакрил и др. Это материалы достаточной твердости, однако не цветостойкие, плохо полируются, оказывают раздражающие действие на пульпу, особенно эвикрол.

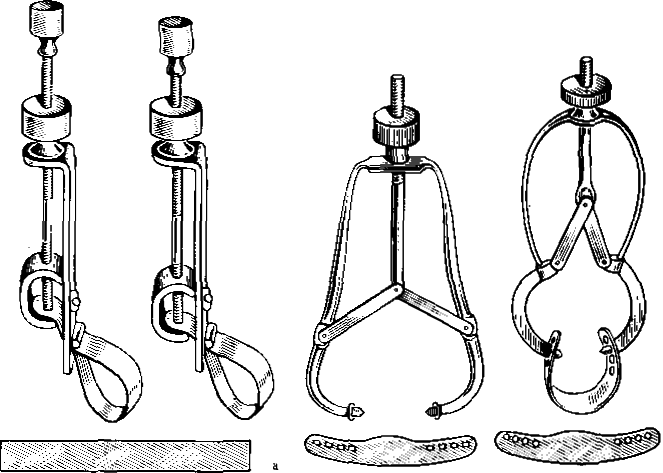

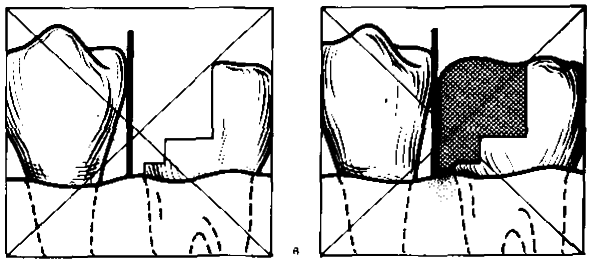

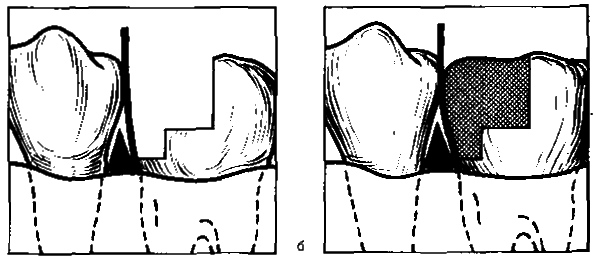

Рис 6.16. Матрицедержатели и матрицы (а) и правильное (б) и неправильное (в) наложение матрицы.
Микронаполненные композиты (размер частиц 0,4–0,8 мкм, 45 % наполнения) светоотверждаемые: гелиопрогресс, гелиомоляр и др. Они недостаточно устойчивы к истиранию, дают значительную усадку, но хорошо полируются и менее токсичны.
Мининаполненные композиты (размер частиц 1 — 10 мкм, 70 % наполнения) светоотверждаемые: аизифил, призмафил и др. Пломбы хорошо полируются, устойчивы к истиранию.
Гибриды (размер частиц 0,05–50 мкм, 50 % наполнения) светоотверждаемые: пертак, тетрик и др. Материалы стойкие к истиранию, хорошо полируются, малотоксичные.
Среди гибридов отдельную группу составляют материалы с частицами 0,5—10 мкм и с наполнением 85 %: призма ТРН, харизма, геркулайт и др. Материалы цветостойкие, устойчивы к истиранию, нетоксичны.
Компомеры сочетают в себе свойства гибрида и стекло-иономера. Эти материалы характеризуются химическими связями с тканями зуба, биологической совместимостью и содержанием фтора, который постепенно поступает в твердые ткани. Представителем этой группы материалов является дайрект. Система состоит из двух компонентов: композитоиономерного пломбировочного материала, расфасованного в капсулы (8 оттенков) и жидкости (праймер-адгезив), которая обеспечивает надежное прикрепление материала к дентину и эмали зуба. Дайрект предназначен для восстановления дефектов III, V классов, клиновидных дефектов, эрозий твердых тканей зуба, некоторых видов гипоплазии эмали, для восстановления придесневой стенки II класса, наложения прокладок и основы под композиционные реставрации.
Адгезивная система — комплекс сложных жидкостей, способствующих присоединению композиционных материалов к тканям зуба: праймер, соединяющийся с дентином, и адгезив, обеспечивающий связь композита с эмалью и пленкой праймера.
Существуют различные универсальные адгезивные системы, применяемые с композитами всех типов: ProBond, Prime & Bond и др. Эти системы также используются для фиксации фарфоровых и композиционных прокладок, восстановления сколов металлокерамики, реставраций с помощью композиционных материалов и пломбирования амальгамой.
Prime & Bond 2,0 (универсальная адгезивная система) обеспечивает адгезию как к эмали, так и к дентину. Абсолютно новым является то, что праймер и адгезив находятся в одном флаконе. Перед применением
Известны и другие аналогичные системы: All-Bond 2, Opti Bond, Syntac и Scothe Bond Plus.
Праймер — сложное летучее химическое соединение, компонент адгезивной системы, созданный на основе спирта или ацетона; обеспечивает подготовку гидрофильного дентина к соединению с композитом. Проникая в пространства между коллагеновыми волокнами, праймер образует гибридную зону, которая полностью исключает подтекание дентинной жидкости.
Адгезив (бонд) — химическое соединение, обеспечивающее образование связи между тканями зуба и пломбировочным материалом. Существуют адгезивы для композитных материалов, амальгамы и универсальные адгезивы.
Протравливание эмали. В связи с тем что эмаль в основном состоит из неорганических компонентов, вопрос о ее травлении не вызывает сомнения. Установлено, что при обработке эмали в течение 15–20 с 30–40 % ортофосфорной кислотой происходит удаление около 10 мкм эмали и образование пор на глубину 5—50 мкм. Кислоту обязательно смывают с поверхности эмали водой в течение 30 с из пистолета. Зуб высушивают воздухом до появления меловидной поверхности на эмали.
Фотополимеризаторы и типы отсвечивания. Для отверждения композиционных материалов используют специальные лампы-полимеризаторы с длиной волны 400–500 мкм. Обычно лампа имеет реле времени и звуковой сигнал. Продолжительность отсвечивания зависит от материала и обычно указывается в инструкции, однако надежное отверждение наступает при толщине материала не более 3 мм. При значительной толщине пломбы материал накладывают послойно.
Следует помнить, что светоотверждающий материал при полимеризации дает усадку, которая направлена к источнику света (тем меньше, чем ближе к лампе). Поэтому небезразлично направление отсвечивания: начинать отсвечивание следует через эмаль от десневого края, чтобы в первую очередь «приварить» материал к эмали. Материал химического отверждения дает усадку в точке наивысшей температуры, т. е. ближе к пульпе. Поэтому его нужно также накладывать слоями, параллельными дну полости.
Условия работы. Реставрация зубов занимает много времени, поэтому пациент должен находиться в положении лежа. Такое положение создает врачу оптимальный доступ к полости рта и создает удобства пациенту. Работа с композитными материалами должна проводиться в четыре руки, т. е. с участием специально обученного ассистента. Обязательным условием работы является подача воды и наличие слюноотсоса. Желательно иметь безмасляный компрессор, так как микрокапли масла поступают в дыхательные пути пациента и врача. Кроме того, капли масла, неизбежно поступающие на поверхность зуба, образуют пленку, влияющую на соединение фотополимера с тканями зуба. Желательно, чтобы температура воздуха в кабинете была в диапазоне 21–24 oС, так как при более низкой температуре композиционные материалы начинают терять пластичность, а при более высокой — становятся текучими, вязкими, прилипают к инструменту. Для обработки полости нельзя применять перекись водорода, спирт, эфир. Полость промывают водой из пистолета и высушивают воздухом.
6.6.3. Этапы реставрации (пломбирования) зубов композитными материалами
Различают следующие этапы:
подготовка пациента;
подготовка зуба;
реставрация (пломбирование).
Подготовка пациента к реставрации. Перед реставрацией необходимо произвести тщательный осмотр полости рта и оценить ситуацию, так как кровоточивость десневых сосочков, возникающая при введении матрицы и высушивании, наличие поддесневой полости II и V классов не позволят выполнить запланированную работу.
