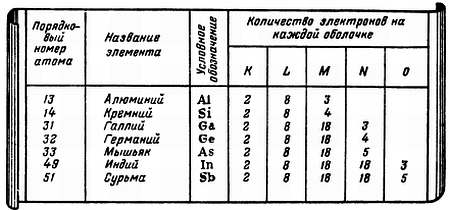

Рис. 7. Распределение электронов (общее количество которых носит название «атомного номера») по различным оболочкам у основных элементов, используемых для изготовления транзисторов.
Общественная жизнь атомов
Н. —
Л. — Нет, успокойся. Мы ограничились элементами, имеющими важное значение в технологии транзисторов. Но мы допустим ошибку, если изучим только индивидуальную психологию атомов. Нас особенно должна интересовать их общественная жизнь. За исключением таких неисправимых индивидуалистов, как неон с 8 электронами на внешней орбите, которые боязливо отказываются от всякого объединения, атомы (не забывай этого!) живут в обществе. И их группировки имеют более или менее организованный характер. В твердых телах (за исключением тех, которые по своей структуре похожи на жидкости, как, например, стекло) атомы расположены в строго определенном порядке: они образуют кристаллические решетки.
Н. — Каким же образом они объединяются?
Л. — Это зависит от характера вещества. Возьмем в качестве примера германий или кремний. В этих веществах каждый атом своими четырьмя внешними электронами связан с четырьмя другими атомами: по одному электрону на каждый соседний атом. В свою очередь, каждый из соседних атомов отдает для связи с данным атомом по одному электрону. Я нарисовал здесь только один атом, связанный с четырьмя своими соседями (рис. 8). Но каждый из них, в свою очередь, связан с четырьмя соседними атомами (в том числе и с атомом, изображенным в центре нашего рисунка) и т. д. Теперь создается впечатление, что каждый атом имеет по 8 периферийных электронов, что, как ты видел, определяет условие стабильности. Попытайся представить себе правильное размещение атомов в пространстве.
Рис. 8. Атом германия, находящийся в центре куба, связан своими валентными электронами с четырьмя другими атомами (куб нарисован лишь для того, чтобы пояснить расположение атомов в пространстве). Кристаллы углерода и кремния имеют аналогичную структуру.
Н. — Очень забавная картина: висящие в пустоте шарики, каждый из которых наподобие индусских богов протягивает своим соседям четыре руки!.. И все твердые тела образуют подобные кристаллы?
Л. — Нет, Незнайкин. Но несколько других элементов имеют такое же распределение атомов, в частности углерод, большие кристаллы которого называются…
Н. — …алмазами. Это, мой дорогой друг, я знал. Нам повезло, что транзисторы делают из германия, а не из алмазов, иначе транзисторы стоили бы очень дорого.
Л. — Да, для нас с тобой, мой друг, это было бы очень и очень накладно… Однако существует много других типов кристаллов, которые нас сегодня не интересуют. Но нам чрезвычайно важно изучить свойства электронов внешней оболочки или, как их еще называют, периферийных электронов.
Н. —
Л. — Это правильно, но они отрываются лишь тогда, когда на внешней оболочке их мало — один, два или три. Это правило справедливо для всех металлов. Золото, серебро и медь имеют всего лишь по одному периферийному электрону; железо, цинк, магний — по два, а алюминий — три электрона. Эти электроны легко отрываются от атома и, став свободными, образуют поток электронов, который мы называем электрическим током. В отличие от металлов металлоиды имеют больше электронов на внешней оболочке, и эти электроны не проявляют тенденции к бродяжничеству, к которому так склонны их собратья, находящиеся в атомах металлов. Вот почему металлоиды являются диэлектриками.
Н. — А германий со своими четырьмя электронами тоже представляет собой диэлектрик?
Л. — И да, и нет, мой дорогой друг. В следующий раз я объясню тебе, что означает мой достойный древнегреческого оракула ответ.
Беседа вторая
ПЕРЕХОДЫ
Примеси, содержащиеся в полупроводниках даже в ничтожных количествах, резко изменяют электрические свойства этих материалов. Двое наших друзей изучают здесь, что происходит, когда чужеродные атомы нарушают правильную структуру кристаллической решетки.
Содержание: Собственная проводимость. Фоторезисторы и фотоэлементы. Примеси. Доноры. Дырки. Акцепторы. Полупроводники типов р и n. Переход. Потенциальный барьер. Прямое и обратное напряжения. Напряжение пробоя. Диод. Выпрямление тока полупроводниками.
Спокойная семейная жизнь атомов
Незнайкин. — Я много думал о твоих кристаллических решетках и даже пошел во Дворец открытий[4] посмотреть модели, изображающие структуру различных кристаллов. Эти модели очень красивы: разноцветные маленькие шарики, изображающие атомы, соединены металлическими трубочками, представляющими собой валентные связи.
Любознайкин. — Поздравляю, что ты с такой пользой провел свой досуг. А к чему же привели твои размышления?
Н. — К идее, что кристалл германия похож на большое количество семей, каждая из которых имеет по четыре ребенка, а каждый ребенок одной семьи женат на ребенке одной из четырех соседних семей. Таким образом, по супружеским связям каждая из семей породнилась с четырьмя другими (рис. 9).
Рис. 9. Кристаллическая решетка может быть представлена в виде схемы, хотя в действительности межатомные связи расположены не в одной плоскости, а в пространстве.
Л. — Ты нарисовал совсем неплохую картину, она даже поможет объяснить тебе дальнейшее. Действительно, в описанном тобой исключительно уравновешенном обществе нельзя ожидать больших потрясений, если все пары будут сохранять безупречную верность. И в нашем кристалле германия все электроны должны оставаться крепко привязанными к своим атомам прочными валентными связями.
Н. — Но что ты сделаешь с человеческими страстями?
