В моторном отделении, в кормовой части корпуса, находились двигатель, вентиляторы и радиаторы системы охлаждения, топливные баки. Между моторным и боевым отделениями имелась перегородка.
Силовая установка танка «Тигр» Ausf.B была целиком заимствована у танка «Пантера», а трансмиссия — у танка «Тигр» Ausf.E.
КОРПУС танка по форме был идентичен корпусу танка «Пантера». Он изготавливался из катаных броневых плит, соединенных в шип и обваренных аустенитовыми электродами (то есть электродами из высокоуглеродистой стали). В корпусе танка использовалось шесть типов плит толщиной от 25 до 150 мм. Верхний лобовой лист корпуса выполнялся сплошным и имел
В передней части крыши корпуса были смонтированы смотровые приборы механика-водителя и стрелка-радиста, защищенные броневыми П-образными скобами. В верхней части лобового листа слева сделан вырез, чтобы обеспечить механику-водителю максимальный обзор.
Кроме того, в передней части крыши корпуса имелись люки-лазы механика-водителя и стрелка-радиста. Для входа и выхода из танка крышки люков приподнимались вверх и отводились в сторону с помощью специального подъемно-поворотного механизма. Как и на танке «Пантера», люки-лазы были выполнены в крышке люка, предназначенного для монтажа и демонтажа трансмиссии. Между люками- лазами находилось вентиляционное отверстие, закрытое броневым колпаком.

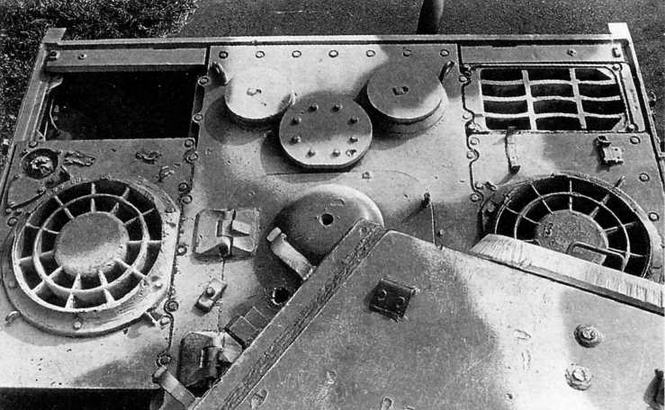

Вид на крышу моторного отделения. Прямоугольные литые решетки (левая отсутствует) закрывали отверстия для притока воздуха, круглые— для его отвода. Заглушка в центре крыши установлена на отверстии для установки трубы ОПВТ
Схема бронирования тяжелого танка «Королевский тигр»
Внутренние водонепроницаемые переборки делили кормовую часть корпуса на три отсека. В центральный отсек, где находился двигатель, вода не поступала. Два крайних при преодолении водных преград вброд могли заливаться водой. Эти отсеки закрывались сверху броневыми решетками, четыре из них служили для притока охлаждавшего радиаторы воздуха, а две средних — для его отвода.
В крыше центрального отсека находился люк, в крышке которого имелись две отдушины для притока воздуха к воздушным фильтрам, а также три отверстия: для заливки воды в систему охлаждения, для доступа к горловине системы питания и для установки воздухоподводящей трубы при подводном вождении танка (системой ОПВТ было оснащено незначительное количество машин ранних выпусков).

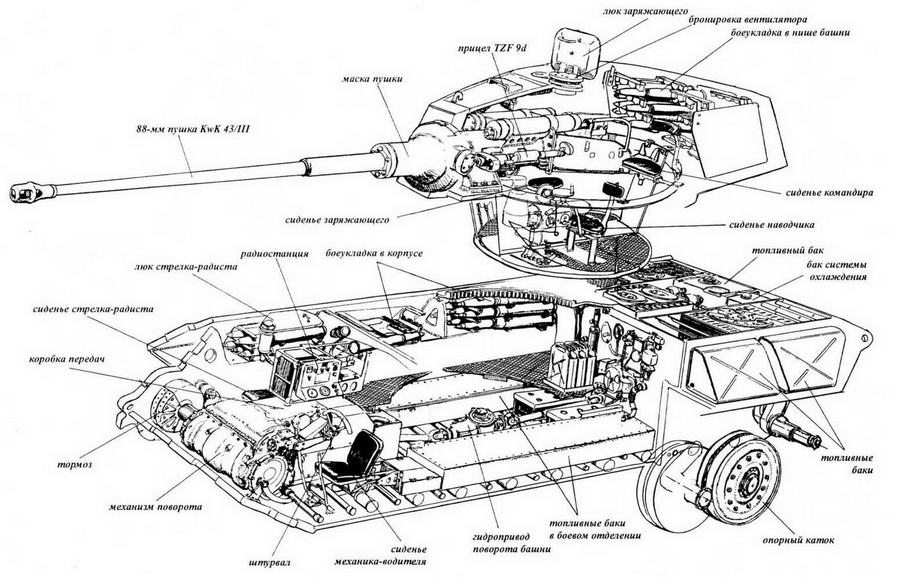

Компоновка тяжелого танка «Королевский тигр»
В днище корпуса были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачивающей помпе и к спускной пробке картера коробки передач. Перед сиденьем стрелка- радиста в днище был оборудован аварийный люк.
Верхняя ветвь гусеницы и вертикальная часть борта корпуса прикрывались 6-мм фальшбортом, который одновременно являлся подкрылком.
БАШНЯ танка — сварная, овальной обтекаемой формы, с развитой кормовой нишей. Изготавливалась из катаных броневых листов, соединенных в шип. Лобовая бронеплита соединялась с бортовыми плитами замками типа «ласточкин хвост». Борта и задняя стенка башни имели наклон под углом 25°. На левом борту
Башня «тип Хеншель»
Компоновка башни «тип Порше»
Передняя стенка башни представляла собой сварную выгнутую бронеплиту переменной толщины — 80 мм в нижней части, затем резко уменьшавшуюся до 60 мм и плавно — до 50 мм. В передней стенке башни были три выреза: центральный — для установки пушки; правый — для спаренного пулемета; левый — для телескопического прицела (на танках ранних выпусков, оснащавшихся бинокулярным прицелом, слева от пушки выполнялись два выреза).
Крыша башни состояла из трех листов: переднего и заднего наклонных и центрального — горизонтального. На крыше устанавливалась командирская башенка с семью смотровыми приборами и рельсом для крепления зенитного пулемета. По конструкции она была аналогична башенке танка «Тигр» Ausf.E поздних выпусков. Справа от командирской башенки располагался прямоугольный посадочный люк заряжающего, а перед ним — прибор наблюдения. Кроме того, в крыше башни имелись вентилятор, лючки для выброса стреляных гильз и установки устройства ближнего боя, а в кормовом листе был предусмотрен люк для монтажа и демонтажа пушки, закрывавшийся массивной крышкой на болтах. В ней, в свою очередь, имелся люк для погрузки боеприпасов и аварийного выхода из танка.
Начиная с 51-й машины ввели новую башню «типа Хеншель». Она отличалась от башни «типа Порше» более простой конфигурацией, расположением люков и лючков в крыше, полным отсутствием каких-либо отверстий в бортах и люка для демонтажа пушки в кормовом листз. Гнутый лобовой лист заменили сплошным прямым бронелистом толщиной 180 мм. Наконец, у тяжелого танка «Пантера II» была заимствована новая маска грушевидной формы. В новой башне пушка устанавливалась с некоторым смещением вправо от продольной оси танка.
Диаметр башенного погона в свету составлял 1850 мм.
Башня приводилась во вращение гидравлическим поворотным механизмом, заимствованным у танка «Тигр» Ausf.E. Скорость поворота зависела от частоты вращения коленчатого вала. При 2000 об/мин и включенной повышающей передаче башенного привода башня совершала полный оборот за 19 с, при 1000 об/мин и выключенной повышающей передаче — за 77 с. В ручном режиме для полного оборота башни наводчику необходимо было сделать 700 оборотов маховика.
Снаружи корпус и башня танка покрывались «циммеритом», поверх которого наносилась камуфляжная окраска, изнутри они были выкрашены в темно-желтый цвет.
ВООРУЖЕНИЕ. Основное вооружение «Королевского тигра» — пушка 8,8 cm KwK 43 калибра 88 мм, производившаяся на заводе фирмы Fr.Garny во Франкфурте- на-Майне. Ствол орудия имел длину 71 калибр — 6298 мм; вместе с дульным тормозом — 6595 мм. Масса пушки — 1605 кг, а всей установки вместе с маской — 2265 кг. Начальная скорость бронебойного снаряда — 1000 м/с. Предельная длина отката — 580 мм. Вертикальная наводка — от — 8° до +15°.
