Боевое отделение находилось в средней части корпуса. В нём размещались сиденья командира танка, командира орудия (он же наводчик), заряжающего и замкового. Сиденья крепились в башне и вращались вместе с ней.
Вдоль бортов боевого отделения устанавливались топливные и масляные баки, а в крыше над их горловинами имелись лючки с пробками, служащие для заправки баков маслом и топливом. В днище боевого отделения под маслобаком имелся люк с пробкой для слива масла. Над боевым отделением на шариковой опоре монтировалась башня.
Моторное отделение находилось за боевым, и отделялось от последнего специальной перегородкой. В моторном отделении к днищу танка крепилась подмоторная рама, на которой находился двигатель В-2К, а вдоль бортов устанавливались
Трансмиссионное отделение размещалось в кормовой части танка и отделялось от моторного перегородкой, к которой крепился кожух вентилятора. В перегородке имелись дверцы с защёлками. К днищу танка приваривалась рама для крепления коробки перемены передач, а в днище под коробкой был лючок для слива масла из КПП. На бортах трансмиссионного отделения крепились болтами картеры бортовых передач, под которыми в днище имелись лючки для слива масла, закрытые пробками на резьбе.

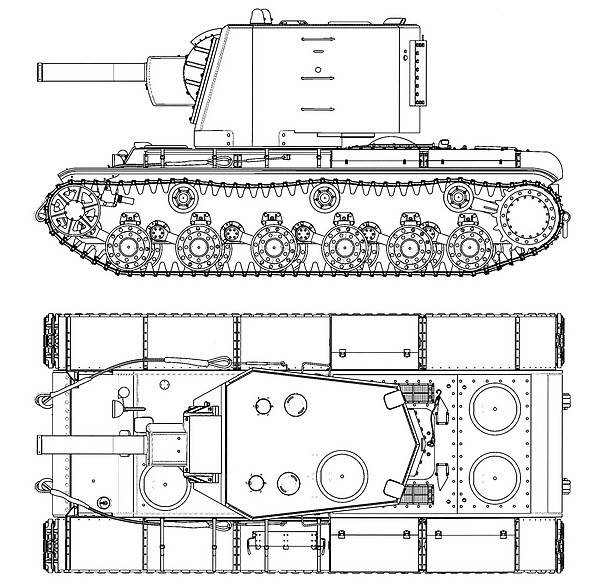

Танк КВ-2 с ранним образцом большой башни выпуска июля-августа 1940 года.
В кормовой части корпуса имелся карман для выхода воздуха, закрытый броневыми листами. Крыша трансмиссионного отделения съёмная, на болтах. В ней размещалось два люка для доступа к механизмам трансмиссии.
Корпус танка КВ-2 ничем не отличался от корпуса КВ-1 и собирался из катаных бронелистов толщиной 30, 40 и 75 мм. Листы соединялись между собой при помощи сварки и дополнительно укреплялись изнутри угольниками и накладками, а наиболее ответственные места усиливались гужонами. Любопытная подробность — при сварке одного корпуса КВ расходовалось 304 кг электродов (аустенитовых — 175 кг, марки «МД» — 87 кг, ОМП-5 — 32 кг и углеродистых — 10 кг).
Основным изменением внешнего вида бронекорпуса КВ-2 за время его производства стала замена люка-пробки в лобовом листе корпуса (для стрельбы из пулемёта ДТ) шаровой установкой. Это изменение пошло в серию со второй половины октября 1940 года. Таким образом, без постоянной установки ДТ в лобовом листе изготовили все 24 КВ-2 с башней раннего типа. Кроме того, эти КВ-2 имели 34 гужона в уголке на стыке нижнего и верхнего передних листов корпуса (17 сверху и 17 снизу). В сентябре 1940 года их количество сократили до 22 (11 сверху и 11 снизу).
Как уже говорилось, танки КВ-2 имели башни двух типов — раннюю, больших размеров со скошенным передним листом, и позднюю, ещё известную как «большая пониженная». Ранней башней оснащались КВ-2 из числа машин установочной партии (№№ У-1, У-2, У-3 и У-4), а также танки выпуска июля-августа 1940 года (№№ А-3603 — А-3622). Башня собиралась из плоских броневых листов толщиной 30 (крыша и днище кормовой ниши) и 75 мм (борта), сваренных между собой. Изнутри сварные швы усиливались угольниками и накладками. В крыше башни имелся один люк для посадки экипажа, два зеркальных смотровых прибора (установлены в кормовой части), а также ПТК и ПТ-5 в бронированных стаканах. В правом и левом бортах башни имелись две смотровые щели с приборами «триплекс» и два отверстия для стрельбы из револьверов, закрытые броневыми пробками. В корме находился люк для монтажа и демонтажа 152-мм гаубицы, закрытый броневой крышкой, установленной
Следует сказать, что ранние башни танков У-1, У-2 и У-3 отличались от У-4 и других КВ-2 выпуска июля-августа 1940 года расположением скоб для посадки экипажа. Кроме того, у машины У-1 в правом борту башни имелись дополнительные смотровые щели и люк-пробка для стрельбы из личного оружия.
КВ-2 выпуска ноября — декабря 1940-го и мая — июня 1941 года получили так называемую большую пониженную башню. По сравнению с предыдущей она имела меньшие размеры и более простую форму.
В новой башне был установлен пулемёт ДТ, спаренный с гаубицей, а также ещё один ДТ в шаровой установке в кормовом листе башни. В кормовой части появилась дверца, служащая для демонтажа ствола гаубицы и загрузки боекомплекта. Она закрывалась болтами и имела отверстие для стрельбы из личного оружия. В крыше башни имелся люк для посадки экипажа, два вентилятора, четыре зеркальных смотровых прибора, закрытых броневыми колпаками и установка приборов ПТ-5 и ПТК в броневых стаканах.
Между собой пониженные башни выпуска 1940-го и 1941-го годов отличались следующим: в 1940 году бронировка смотровых приборов на крыше приваривалась, а в 1941-м крепилась на болтах (из-за сварки в броне крыши часто появлялись трещины); в 1940-м передний и задний листы крепились к бортовым в «замок» и сваривались, а в 1941-м появились гужоны (семь спереди и сзади). Кроме того, у КВ-2 выпуска 1941 года на правой и левой стороне бронировки маски пушки появились вырезы под болты (на машинах 1940 года вырезов не было).
Основное вооружение танка КВ-2 состояло из 152-мм гаубицы М-10Т, разработанной на базе полевой гаубицы М-10 образца 1938 года. Танковый вариант М-10Т имел укороченный ствол длиной 23,1 калибра (у М-10 — 24,3 калибра). Гаубица имела раздельное заряжание и поршневой затвор, что потребовало ввести в экипаж КВ-2 шестого члена экипажа — замкового.
Люлька гаубицы имела корытообразную форму и несла на себе ствол, направляя его при откате по полозкам. Внутри люльки размещались тормоз отката и накатник. Снаружи люлька закрывалась обоймой с цапфами, на которых люлька качалась в рамке. Снизу к обойме цапф крепился зубчатый сектор подъёмного механизма, а в передней части обоймы были кронштейны для крепления бронемаски. На задней части коробки люльки имелся кронштейн, на котором крепился откидной лоток. При заряжании гаубицы лоток откидывался на люльку и служил для направления снаряда при его досылке в камору орудия. При закрытом затворе лоток поднимался вверх и служил ограждением при откате ствола при выстреле.
Качающаяся часть М-10Т своими цапфами устанавливалась в подшипниках рамки, которые в свою очередь закреплялись болтами. Рамка вставлялась в амбразуру переднего листа башни и крепилась к нему болтами. Сзади рамка имела специальные щёки, в которых устанавливались подшипники боевого вала и стопоры походного крепления качающейся части гаубицы. Кроме того, на левой щеке крепилась коробка подъёмного механизма.
Снаружи установка гаубицы закрывалась бронемаской, представлявшей собой короб, сваренный из броневых листов. Бронемаска болтами крепилась к специальным кронштейнам обоймы цапф, при этом между маской и кронштейном имелись специальные резиновые амортизаторы. Они предохраняли цапфы от прямого удара при попадании снаряда в бронемаску. При попадании снаряда резина сжималась, и маска садилась на упорные заточки неподвижного бронекорыта. Последнее предохраняло артиллерийскую систему от осколков и пуль, и сваривалось из штампованных бронедеталей. Корыто крепилось к переднему листу башни болтами изнутри. Для предохранения ствола гаубицы от осколков и пуль снаружи на него надевались специальные броневые кольца (из 10 мм брони), закреплённые специальной гайкой.
