Также заменили механизм вертикального наведения, который стал более компактным и дешёвым. Он обеспечивал пушке подъём на 20 и снижение на 4 градуса.

Была модернизирована и командирская башенка — её сделали ниже и, соответственно, она представляла меньшую цель. Как и предыдущий, на Ausf.G, корпус башенки отливался, в нём имелось семь гнёзд для установки перископов. Внутри башенки монтировалось специальное кольцо, на котором можно было закрепить стереотрубу, турель зенитного пулемёта или инфракрасный прибор ночного видения. В нижней части башенки был предусмотрен азимутальный указатель.

Вместо пулемёта MG 34 теперь устанавливался MG 42 — это было связано с тем, что танковый вариант MG 34 к этому времени уже не производился. Для установки MG 42 пришлось разработать совершенно новый кронштейн,

закреплённый на люльке пушки. Под ним располагались две сумки: одна для питания патронами, другая — для сбора стреляных гильз.

Первоначально планировалось устанавливать в «узкой» башне монокулярный шарнирный телескопический прицел TZF 13, разработанный компанией Leitz. Он имел переменное увеличение — х2,5 и х6. В первом случае поле зрения составляло 28, во втором — 12 градусов. Однако компания Leitz изготовила только два образца прицела TZF 13: один в октябре 1944-го, а другой — в январе 1945 года. Это было связано с тем, что осенью 1944 года было принято решение об установке в серийные башни «шмальтурм» перископического прицела SZF 1 со стабилизированным полем зрения. Головка перископа выступала из отверстия в крыше башни и защищалась специальным броневым колпаком. Компания Leitz должна была изготовить опытную серию из 10 прицелов SZF 1, но сумела собрать только 9 штук: пять в период с сентября по декабрь 1944-го, а четыре модернизированных — в январе и феврале 1945 года. В январе 1945 года был выдан заказ на первую серийную партию из 1000 SZF 1, но к их изготовлению так и не приступили.

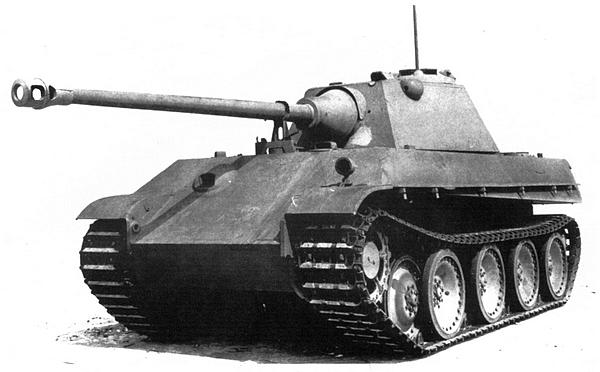

Первый вариант «узкой» башни с 75-мм орудием (пушка оснащена дульным тормозом), установленный на шасси «Пантеры» Ausf.G. Август 1944 года.

По первоначальному проекту заряжающий «узкой» башни получил перископ, смонтированный в крыше. Однако уже в ходе серийного производства от него отказались, а отверстие, предназначенное для его установки, закрыли броневой заглушкой.

Как уже говорилось выше, в башне «шмальтурм» предусматривалась установка дальномера. Для этого выбрали образец с базой 1,32 м, увеличением х15 и полем зрения 4 градуса, спроектированный компанией Zeiss. Окончательная отработка образца планировалась на апрель, а начало массового производства — на июль 1945 года. Однако до конца войны компания Zeiss не смогла изготовить ни одного образца дальномера.

Ещё одним любопытным решением при изготовлении «узкой» башни являлось то, что крышка заднего эвакуационного люка изготавливалась из отходов, получаемых при вырезании отверстия для люка в заднем бронелисте. Эта мера позволяла в какой-то мере экономить броневой прокат.

Осенью 1944 года были утверждены изменения (помимо введения «узкой» башни), которые предполагалось внести в конструкцию «Пантеры» Ausf.F по сравнению с модификацией Ausf.G. Так, увеличивалась с 16 до 25 мм толщина крыши корпуса, вводились люки механика-водителя и радиста новой конструкции (при открывании крышка сначала слегка поднималась, а затем сдвигалась в сторону), модернизированный кронштейн перископа механика-водителя, а курсовой пулемёт MG 34 заменён на штурмовую винтовку StG 44 («Штурмгевер») в шаровой установке.

Из радиооборудования на «Пантере» Ausf.F предполагалось использование радиостанции Fu 5, смонтированной в корпусе. Но при необходимости в башне можно было легко установить дополнительные радиостанции, в результате чего обычный танк превращался в командирский. Для этого на всех танках предусматривалась установка двух дополнительных антенных вводов.

На серийных образцах «Пантеры» Ausf.F предусматривалось использование опорных катков с металлическим бандажом и внутренней амортизацией, которые разрабатывались ещё для «Пантеры II». 20 февраля 1945 года отдел испытания танкового вооружения сообщил, что установку таких катков предполагается начать в мае 1945 года, в том числе и на танки модификации Ausf.G.

Первоначальный график выпуска «Пантеры» Ausf.F (с «узкой» башней) рейхсминистерство вооружения утвердило 26 октября 1944 года. При

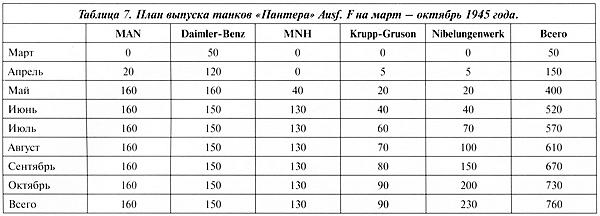

этом планировалось подключение к изготовлению этих танков заводов ещё двух фирм (см. таблицу 7). Согласно графику, первые серийные машины модификации Ausf.F должны были покинуть заводские цеха в марте 1945 года.

Однако уже 30 января 1945 года в программу выпуска внесли некоторые коррективы. Теперь компания Krupp-Gruson должна была сдать свои первые «пантеры» в июне, а компания Nibelungenwerke — в августе 1945 года. Одновременно с этим к июню 1945 года предусматривался полный переход на установку «узких» башен на всех выпускаемых «пантерах», в том числе и модификации Ausf.G.

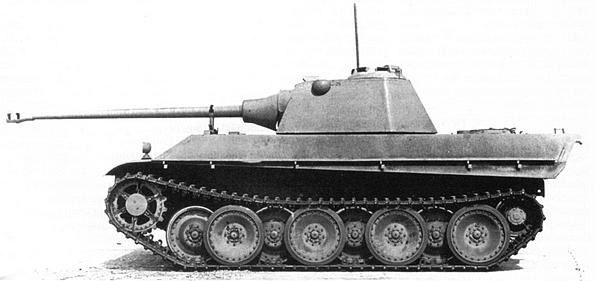

Тот же танк, что и на предыдущем фото, вид слева. Август 1944 года.

Однако ни одной «Пантеры» Ausf.F на немецких предприятиях изготовить так и не удалось. В сентябре 1945 года на допросе американцами представителей компании MAN последние сообщили, что их фирма не собрала ни одной «Пантеры» Ausf.F.

Что касается Daimler-Benz, то она должна перейти на выпуск модификации Ausf.F начиная с 2229-го серийного танка. А на момент прекращения производства 24 апреля 1945 года компания изготовила 1929 машин (250 Ausf.D, 675 Ausf.А и 1004 Ausf.G) — примерно на 300 машин Ausf.G меньше, чем по намеченному плану. Таким образом, до выпуска «Пантеры» Ausf.F дело не дошло и здесь.

Но существовали и другие варианты дальнейшего развития данного типа танка. Правда, до реализации их в «металле» дело так и не дошло.

Ещё осенью 1944 года фирма Krupp предложила вариант установки 88-мм пушки KwK 43 L/71 (такой же, как на танке «Королевский тигр») в «узкой» башне, спроектированной для «Пантеры» Ausf.F. Чертёж такой установки, датированный 18 октября 1944 года, был представлен на рассмотрение в отдел испытания танкового вооружения. Присутствовавшие при этом представители компании Krupp пояснили, что основным принципом их проектирования являлась установка 88-мм орудия в «узкой» башне с минимальными переделками последней. 4 декабря 1944 года между фирмой и военными был заключён договор на детальное проектирование башни с таким вооружением для танка «Пантера» Ausf.F.

Одновременно с компанией Krupp договор на разработку «шмальтурма» с 88-мм орудием подписала и фирма Daimler-Benz. Имея определённый опыт по созданию «узких» башен, последняя представила свой проект раньше, чем Krupp.

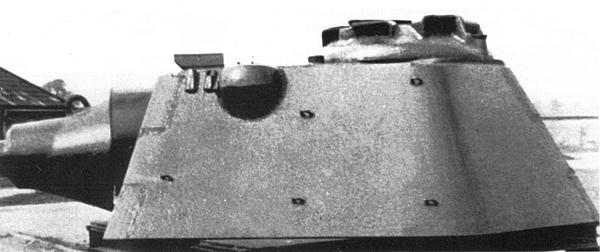

Второй вариант «узкой» башни с 75-мм орудием, установленный на шасси «Пантеры» Ausf.G. Сентябрь 1944 года.

На заседании «танковой комиссии», проходившем 23 января 1945 года, полковник Хольцхауэр (руководитель отдела испытания танкового вооружения) сообщил, что компания Daimler-Benz представила свой вариант башни, который имел увеличенный на 100 мм диаметр погона и изменённую форму кормового листа — он был установлен вертикально для увеличения внутреннего объёма. По расчётам, масса танка с таким вооружением (по сравнению с вариантом 75-мм пушки) возрастала примерно на тонну.

У конструкторов фирмы Krupp при проектировании возник ряд технических проблем, связанных с монтажом 88-мм артсистемы в «узкую» башню, в результате чего их проект был готов позже «даймлеровского». Так, в своём письме в отдел испытания танкового вооружения, направленном 12 февраля 1945 года, они сообщали, что 88-мм пушка KwK 43 может быть установлена в «шмальтурм» только при условии смещения цапф орудия на 350 мм вперёд. Учитывая тот факт, что размер башни под 88-мм пушку оставался таким же, как и для 75-мм орудия, инженеры компании Krupp просили военных уточнить несколько моментов, необходимых для продолжения работы.
