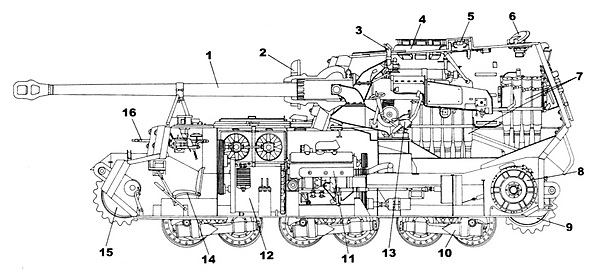

1 — 88-мм пушка; 2 — броневой щит на маске; 3 — перископический прицел; 4 — командирская башенка; 5 — вентилятор; 6 — лючок перископического прибора наблюдения; 7 — укладка 88-мм выстрелов на стенке боевого отделения; 8 — электромотор; 9 — ведущее колесо; 10 — тележка подвески; 11 — двигатель; 12 — генератор; 13 — сиденье наводчика; 14 — сиденье механика-водителя; 15 — направляющее колесо; 16 — курсовой пулемёт.

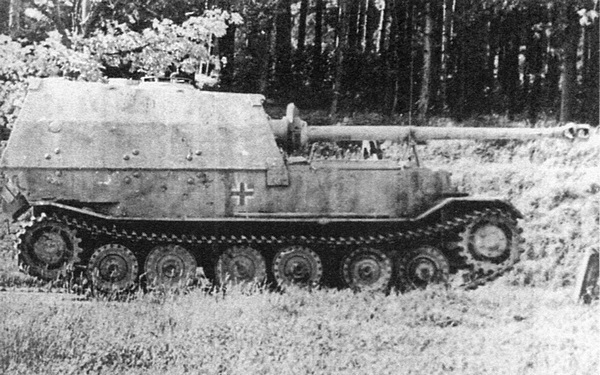

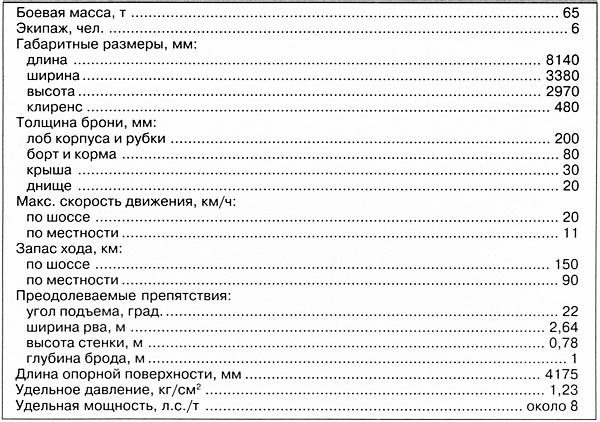

«Элефант»
До начала 1945 года рота находилась в резерве 4-й танковой армии, а 25 февраля её перебросили в район Вюнсдорфа для усиления противотанковой обороны. Последние бои «элефанты» провели в составе так называемой группы Риттера (капитан Риттер был командиром 614-й батареи) в конце апреля в Вюнсдорфе и Цоссене. В окружённом Берлине последние два самоходных орудия «Элефант» были подбиты в районе площади Карла-Августа и церкви Св. Троицы.

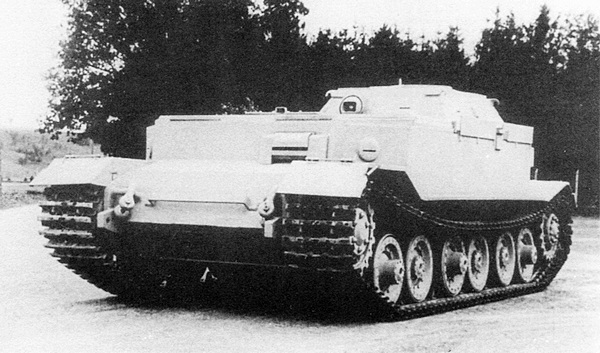

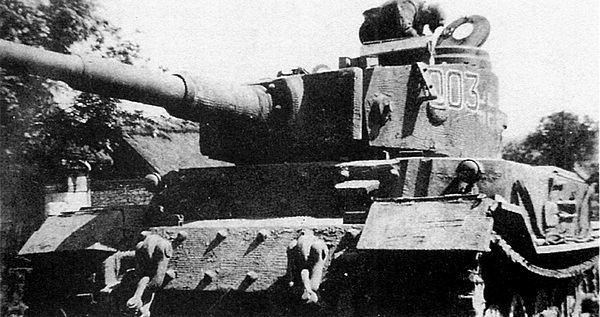

Бронированная ремонтно-эвакуационная машина Tiger (Р).
До наших дней сохранилось две САУ этого типа. В Музее бронетанкового вооружения и техники в Кубинке экспонируется «Фердинанд», захваченный Красной Армией в ходе Курской битвы, а в Музее Абердинского полигона в США — «Элефант», который достался американцам в Италии, под Анцио.

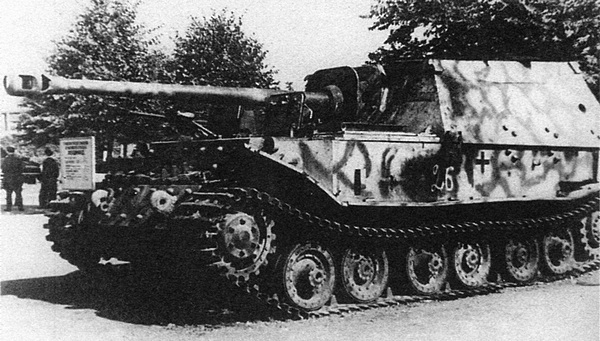

«Фердинанд» на выставке трофейного вооружения в ЦПКиО им. Горького в Москве. 1944 год.
«ШТУРМТИГР»

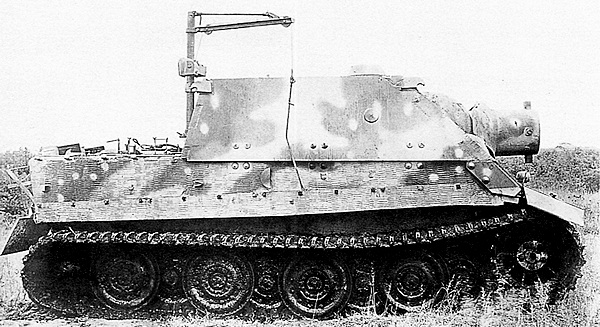

«Штурмтигр» во время полигонных испытаний в Германии, осень 1944 года. Машина не имеет бортовых крыльев и кольца-противовеса на стволе бомбомёта.
5 августа 1943 года Гитлер отдал приказ начать разработку тяжёлого штурмового орудия, предназначенного для уничтожения сильно укреплённых опорных пунктов противника. Его конструкция являлась логическим продолжением средних штурмовых танков StuG 33 на базе танка Pz.III и Brummb"ar на базе Pz.IV. Обе машины были вооружены 150-мм орудиями, мощности которых, как показал опыт боёв на Курской дуге, не хватало даже для уничтожения полевых укреплений.

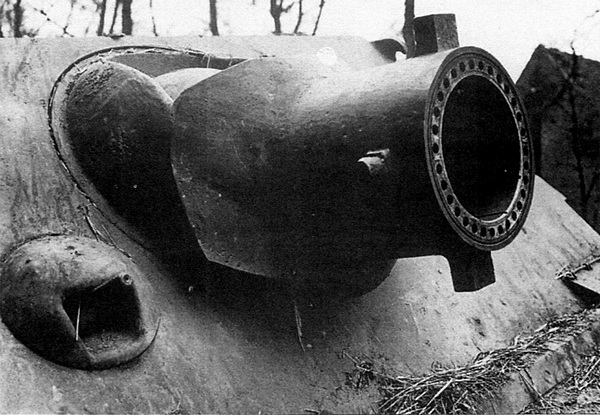

Шаровая установка 380-мм бомбомёта.
Первоначально планировалось вооружить новую самоходку 210-мм гаубицей, но в окончательном варианте разработчики остановились на реактивном 380-мм корабельном бомбомёте — Ger"at 562, он же Raketenwerfer 61, который и является наиболее интересной частью этой САУ.
Бомбомёт, выпускавшийся заводом фирмы Rheinmetall-Borsig в Дюссельдорфе, заряжался с казённой части. Замок бомбомёта представлял собой стальную плиту толщиной 65 мм, перемещавшуюся в горизонтальной плоскости с помощью реечного механизма. После заряжания между снарядом и плитой замка оставался зазор 12 см. Такое положение снаряда объяснялось особенностями конструкции ударно-спускового механизма.

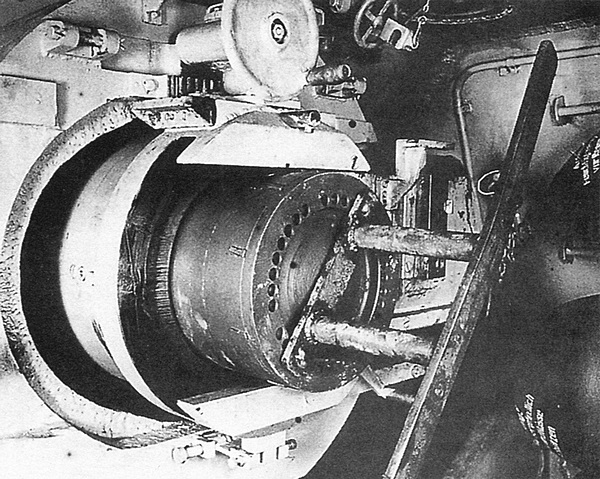

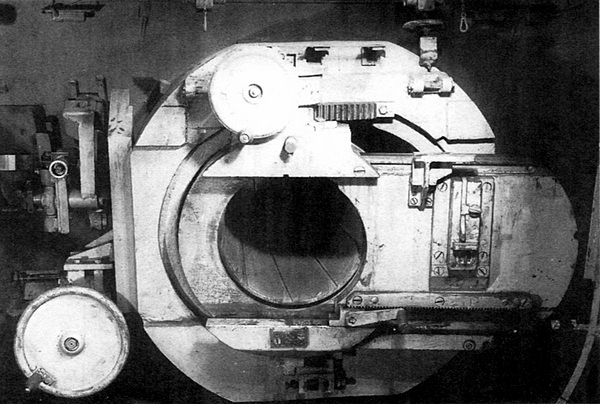

Вид на казённую часть бомбомёта Raketenwerfer 61. Затвор
Шаровая установка, в которой был смонтирован бомбомёт, допускала его наведение в горизонтальной плоскости до 10° на сторону, а в вертикальной от 0° до 85°.

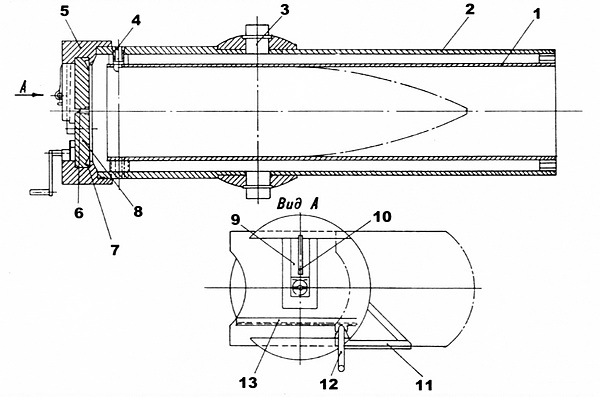

1 — ствол; 2 — рубашка; 3 — цапфа; 4 — болт крепления ствола к рубашке; 5 — казённая часть; 6 — отверстие для воспламенения запальной трубки снаряда; 7 — обтюраторная канавка; 8 — замок; 9 — ударно-спусковой механизм; 10 — боевой рычаг; 11 — жёлоб для замка; 12 — ручка открывания замка; 13 — рейка.
Для стрельбы из Raketenwerfer 61 использовались фугасные реактивные снаряды массой 351 кг и кумулятивные — массой 345 кг. Дальность выстрела фугасным снарядом при температуре воздуха +15°С и скорости ветра не более 4 м/с достигала 5600 м. Снаряд состоял из боевого (до 135 кг тротила) и метательного зарядов и маршевого ракетного двигателя. В дне снаряда имелись 32 наклонных отверстия для выхода газов от ракетного двигателя, за счёт которых ему сообщалось вращение вокруг своей оси, повышавшее устойчивость в полёте. Снаряд покидал ствол с начальной скоростью 40 м/с, а после срабатывания маршевого двигателя разгонялся до 250 м/с. Взрыватель располагался в носовой части снаряда и устанавливался непосредственно перед заряжанием. Задержка срабатывания взрывателя могла устанавливаться в диапазоне от 0,5 до 12 с.

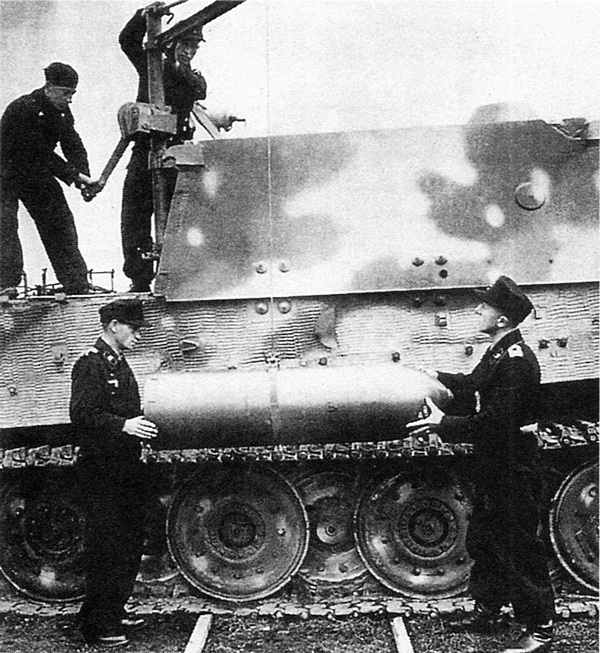

При загрузке боеприпасов в «Штурмтигр» ракеты поднимались с помощью крана.
Поворот ракеты при заряжании для направления выступов на её корпусе в нарезы канала ствола бомбомёта осуществлялся специальным ключом.
В целях снижения до минимума силы отдачи при выстреле (бомбомёт не имел противооткатных устройств) часть газов, образовывавшихся при сгорании метательного заряда, направлялась в зазор между собственно стволом и 13-мм рубашкой, надетой на ствол. Для выхода газов в торцевом кольце у дульного среза имелось 31 отверстие. Такая конструкция ствола способствовала и его лучшему охлаждению.

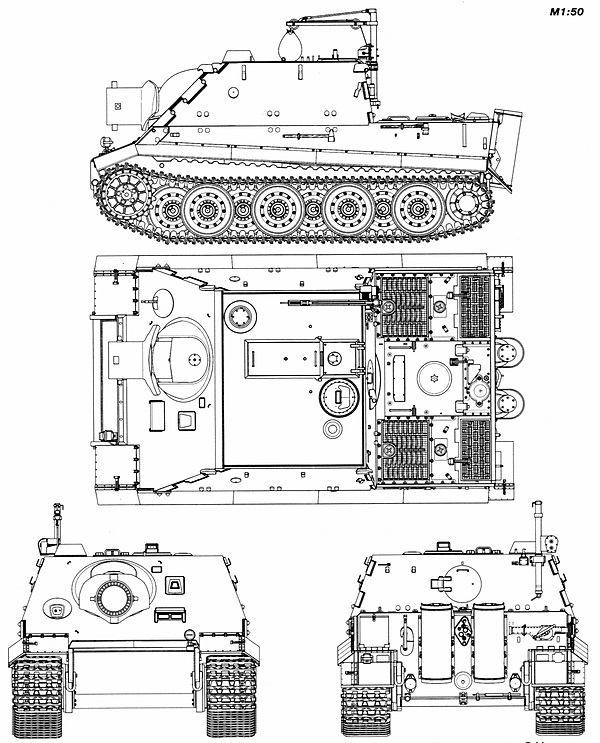

«Штурмтигр»
Заряжание производилось с лотка с роликами при помощи специального досылателя. Загружались снаряды внутрь машины краном, через прямоугольный люк в крыше рубки. На стенках боевого отделения располагалось 12 захватов (по 6 с каждой стороны) для снарядов. 13-й снаряд мог находиться на лотке, а 14-й — непосредственно в стволе, поднятом на угол 16°. Внутри боевого отделения снаряды перемещались с помощью тельфера.
Бомбомёт устанавливался в лобовом листе простой сварной прямоугольной рубки, крепившейся к корпусу танка болтами. Лобовой лист рубки был расположен под углом 47°. Справа от бомбомёта в шаровой установке размещался пулемёт MG 34. Его боекомплект состоял из 1500 патронов. Для наведения бомбомёта использовался прицел Рак ZF 3x8, а пулемёта — KZF 2. На крыше рубки монтировалось «устройство ближнего боя» (N"ahkampfger"at).

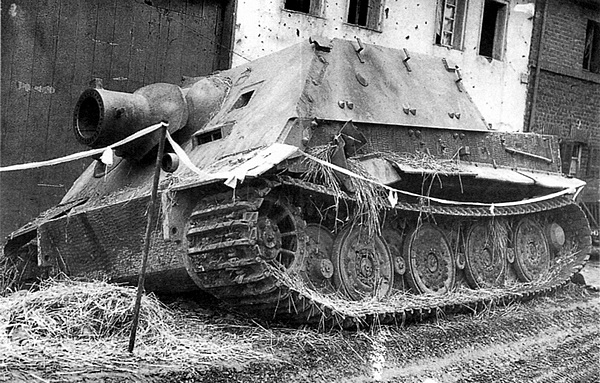

Вверху и справа — «Штурмтигр» захваченный войсками союзников. Германия, 28 февраля 1945 года.
