Балансиры передних и задних опорных катков снабжались гидравлическими амортизаторами, размещёнными внутри корпуса.
Ведущие колёса переднего расположения имели два съёмных зубчатых венца по 20 зубьев каждый. Зацепление цевочное.
Направляющие колёса — литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.
Гусеницы стальные, мелкозвенчатые, из 96 двухгребневых траков каждая. Ширина гусеницы 725 мм, шаг трака 130 мм.

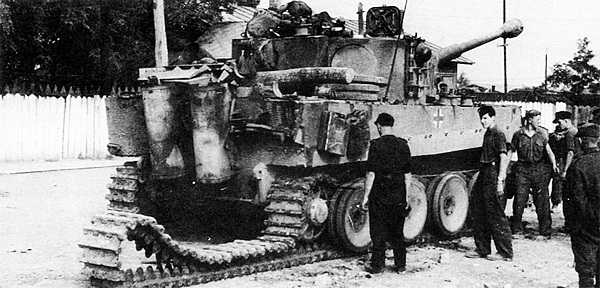

Демонтаж транспортной гусеницы с одного из танков «Тигр» моторизованной дивизии «Великая Германия». Август 1944 года.
«Тигр»

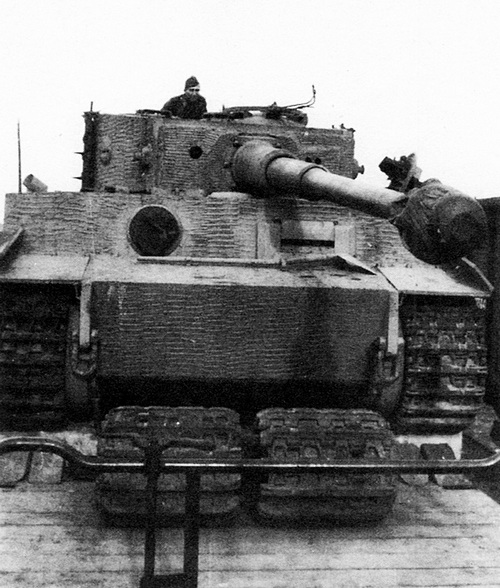

На «тиграх» использовались два типа гусениц — транспортные, шириной 520 мм и боевые, шириной 725 мм. Первые применялись для перевозки по железной дороге, дабы вписаться в габарит платформы, и для движения своим ходом по дорогам с твёрдым покрытием вне боя. (При перевозке танков часто снимались и наружные опорные катки.) При использовании транспортных гусениц удельное давление на фунт возрастало до 1,53 кг/см 2.
ЭЛЕКТРООБОРУДОВАНИЕбыло выполнено по однопроводной схеме. Напряжение 12 В. Источники: генератор Bosch GULN 1000/12-1000 мощностью 0,7 кВт, два аккумулятора Bosch ёмкостью 150 А*ч. Потребители: электростартер Bosch BPD 6/24 мощностью 4,4 кВт, система зажигания, башенный вентилятор, контрольные приборы, подсветка прицелов, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, звуковой сигнал, спуски пушки и пулемётов.
СРЕДСТВА СВЯЗИ.Все танки «Тигр» оснащались радиостанцией Fu 5, имевшей дальность действия 6,4 км телефоном и 9,4 км телеграфом.
СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ.Система пожаротушения — автоматическая, с порогом срабатывания 120°С. Сигнализация была выведена на панель приборов механика-водителя.

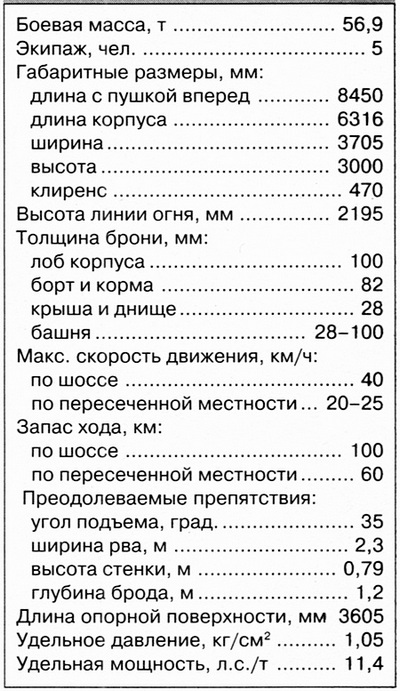

После внедрения башни с командирской башенкой нового типа длина с пушкой вперёд составила 8455 мм, а высота — 2885 мм.

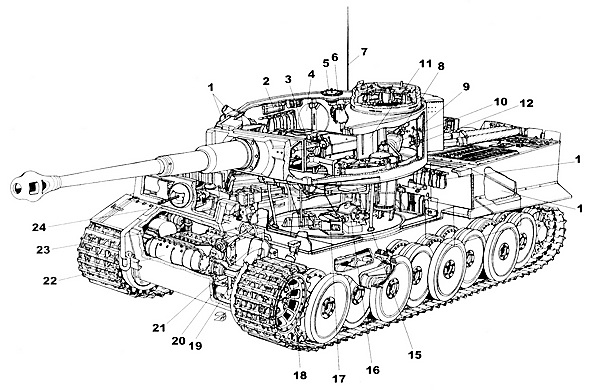

1 — мортирки для стрельбы дымовыми гранатами; 2 — ящик с прикладом и сошками спаренного пулемёта; 3 — бинокулярный прицел; 4 — бортовой люк; 5 — вентилятор; 6 — блок предохранителей; 7 — антенна; 8 — сиденье командира; 9 — лючок для стрельбы из личного оружия; 10 — командирский маховик поворота башни; 11 — ограждение пушки; 12 — механизм поворота башни; 13 — укладка пулемётных лент; 14 — топливный бак; 15 — сиденье наводчика; 16 — гидромотор поворота башни; 17 — механизм управления поворотом башни; 18 — амортизатор; 19 — педаль сцепления; 20 — педаль тормоза; 21 — сиденье механика-водителя; 22 — механизм поворота; 23 — дисковый тормоз; 24 — радиостанция.
БОЕВОЕ ПРИМЕНЕНИЕ

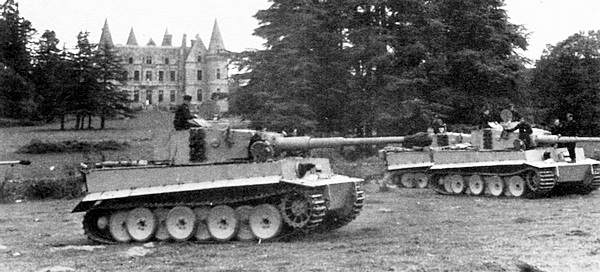

Занятия танковых экипажей в одном из учебных лагерей Панцерваффе на территории Франции.
Специально для танков «Тигр» была создана новая тактическая единица — тяжёлый танковый батальон (schwere Panzerabteilung — sPzAbt), представлявший собой отдельную воинскую часть, которая могла действовать как самостоятельно, так и придаваться другим частям или соединениям вермахта.
В 1942 и в начале 1943 года тяжёлый танковый батальон организационно состоял из четырёх рот, причём только две из них были танковые (с весны 1943 года — соответственно пять и три). Следует отметить, что в ряде случаев вплоть до осени 1943 года батальоны имели смешанный боевой состав. Наряду с тяжёлыми танками «Тигр» на их вооружении состояли средние Pz.Kpfw.III Ausf.L, М и N. Причём в 1942 году в тяжёлых батальонах последние составляли большинство. К 1944 году боевой состав новых частей стал более однородным. В танковых ротах и штабе имелись теперь только «тигры», машины иного типа — средние Pz.Kpfw.IV Ausf.H — сохранились теперь только в танковом взводе роты обеспечения. Кстати, эти танки, резко отличавшиеся от остальных «четвёрок»
«Тигр» из состава 1-й роты 502-го тяжёлого танкового батальона. Восточный фронт, сентябрь 1942 года.
Формирование тяжёлых танковых батальонов началось в мае 1942 года. Экипажи прибывали из боевых и учебных частей в 500-й запасной танковый батальон, дислоцировавшийся в Падерборне. Для их подготовки использовались и полигоны в Путлосе, Одруфе и Фаллингбостеле.
Первым 19 августа 1942 года получил «тигры» 502-й батальон. Ранним утром 23 августа 1-ю танковую роту (четыре «тигра» и несколько Pz.III) погрузили на железнодорожные платформы и отправили на фронт — Гитлер торопил, ему не терпелось узнать, каковы новые танки в деле. 29 августа эшелон с боевыми машинами и личным составом 1-й роты sPzAbt 502 выгрузился на станции Мга, недалеко от Ленинграда. Уже входе выдвижения на исходные позиции для атаки начались поломки. У двух танков вышли из строя коробки передач, у третьего — перегрелся и загорелся двигатель. Эти агрегаты, и так работавшие с перегрузкой по причине большой массы танков, испытывали дополнительную нагрузку из-за движения по мокрому заболоченному фунту. Под покровом темноты «тигры» отбуксировали в тыл, и заводские механики, сопровождавшие машины, занялись их ремонтом. Не подлежавшие восстановлению агрегаты заменили на привезённые из Германии. К 15 сентября «тигры» были готовы к бою.

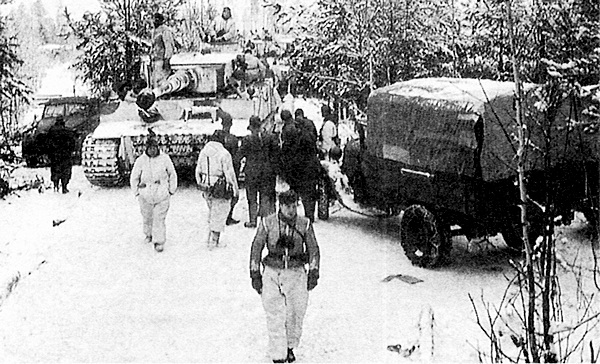

Один из «тигров» 502-го тяжёлого танкового батальона направляется к линии фронта. Январь 1943 года.
21 сентября 1-ю роту sPzAbt 502 передали в оперативное подчинение 170-й пехотной дивизии, которой предстояло действовать против полуокружённой 2-й ударной армии Волховского фронта. На следующий день рота пошла в атаку в районе посёлка Тортолово. Один Pz.III перевернулся при переходе через дамбу, несколько других были подбиты советской артиллерией. Что же касается «тигров», то у одного из них заглох и не заводился двигатель (после боя механик-водитель заявил, что возникла неисправность в электропроводке) и экипаж покинул машину. Позже этот танк загорелся, так как кто-то из танкистов, предположив, что машину спасти не удастся, бросил в люк ручную гранату. Три других «тигра» сумели немного продвинуться вперёд, но затем застряли в болоте. Через несколько дней при поддержке артиллерии и пехоты, с большими трудностями их удалось эвакуировать. Четвёртая же, повреждённая, машина осталась на нейтральной полосе, где простояла почти месяц. Затем по личному указанию Гитлера её взорвали.

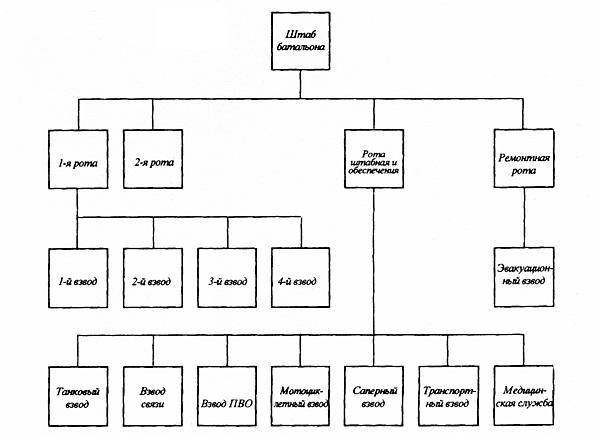

Схема организации тяжёлого танкового батальона (1942–1943 гг.)

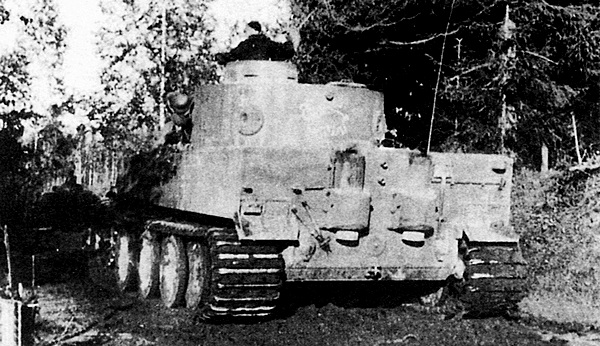

Последний предсерийный «Тигр», оставшийся в строю 1-й роты 502-го тяжёлого танкового батальона. Апрель 1943 года.
В своих «Воспоминаниях солдата» генерал Г. Гудериан так откомментировал этот эпизод: «В сентябре 1942 года „Тигр“ вступил в бой. Ещё по опыту Первой мировой войны было известно, что при создании новых образцов вооружения следует запастись терпением и дождаться их массового производства, а затем применить их сразу в больших количествах. Зная об этом, Гитлер, тем не менее, хотел как можно быстрее увидеть в деле свой главный козырь. Однако перед новыми танками была поставлена абсолютно второстепенная задача: локальная атака в труднопроходимой местности в заболоченных лесах под Петербургом. Тяжёлые танки могли двигаться только в колонну по одному по узким просекам, попадая под огонь противотанковых пушек, расставленных вдоль них. В результате — потери, которых можно было избежать, преждевременное рассекречивание новой техники и, как следствие, невозможность в будущем застать противника врасплох».
