У-2/по-2
Шрифт:
Узел крепления левого заднего подкоса шасси к фюзеляжу У-2ЛНБ.
Вид спереди па обтекатель амортизатора CSS-13 с хорошо заметной рояльной петлей, соединявшей его половины.
Фитинг левого заднего подкоса из листа малоуглеродистой стали.
Вид
Шасси CSS-13 оснащенное пневматиками размером 700 х 150 мм. Хорошо виден обтекатель оси колес.

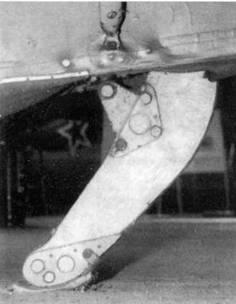

Хвостовой костыль У-2ЛНБ – экспоната музея в Кракове.
Нижняя часть фюзеляжа за костылем была закрыта съемным фанерным грязезащитным щитком.
Конструкция костыля на У-2 и По-2, включая самолеты послевоенного выпуска, была идентичной. Исключением был костыль с колесом, устанавливавшийся на По-2ШС и подобные ему машины. В случае установки крюка для буксировки планеров грязезащитный щиток снимался.

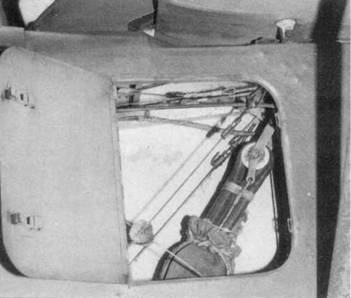

Натяжной тросик пружины амортизатора костыля (на фото показан CSS-13, лючок доступа у которого отличался от машин совет с кого про и з воде те а).
Выемки для рук перед костылем служили для подъема хвостовой части.
Схема педалей управления рулем направления.
Панель приборов и оборудование кабины: 1) – альтиметр, 2) – магнитный компас, 3) – авиагоризонт, 4) – указатель скорости, 5) – гирогоризонт, 6) – указатель вертикальной скорости, 7) – переключатель зажигания, 8) блок переключателей электросистемы, 9) – кнопка бензонасоса двигателя, 10) – указатель уровня топлива, 11) – тахометр, 12) – индикатор температуры и давления масла, 13) – термометр, 14) – предохранитель, /5› – указатель температуры цилиндров, 16) – лампа УФО, 17) – таблица девиации, /5) – пусковая катушка магнето, 19) – рукоятка управления двигателем, 20) – часы, 21) – обогреватель карбюратора, 22) – кран подачи топлива, 23) – корректор, 24) – ракетница, 25) – карман для карт, 26) – бомбосбрасыватели.
Приборное оборудование кабины нилота значительно различалось у военных и гражданских вариантов У-2. На фотографиях представлена кабина У-2ЛНБ из музея Кракова, неплохо сохранившегося до наших дней.
Ручка

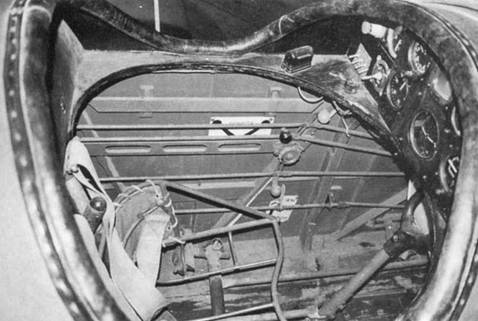

Левый и правый борт кабины пилота. Белыми стрелками показаны отсутствующее оборудование.
Кабина еще одного У-2. Стрелками указано оборудование отсутствующее на предыдущих снимках.

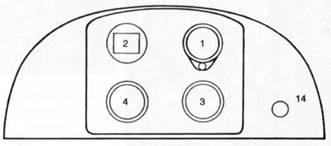

Панель приборов у штурмана имела гораздо более скромное оснащение.
Пол задней кабины. Стрелкой указано место установки азрофото камеры.
Правый борт кабины стрелка. Отверстие в полу (указано стрелкой) служило для стрельбы из сигнальной ракетницы. Три рукоятки красного цвета предназначались для сброса бомб. Потянув за них можно было открыть замки бомбодержателей.
Механизм регулировки высоты сиденья.
Правый борт кабины стрелка.
Полотняный мешок за спинкой сиденья пилота служил для сбора гильз.
Детальный снимок центрального цилиндра с воздуховодом и толкателями клапанов.
Силовая установка У-2ЛНБ из краковского музея.
Детали конструкции цилиндров с отдельными выхлопными патрубками.
Выхлопния система У-2/По-2 практически не менялась на протяжении войны, исключение составляли ночные варианты самолета (У-2НАК/ЛНБ). Обратите внимание на инспекционный лючок овальной формы.
< image l:href="#"/>У-2ЛНБ военного выпуска
CSS-13 послевоенной постройки
Силовая установка По-2 (CSS-I3) из музея в Прага-Кбели.
Детали конструкции силовой установки польского лицензионного варианта По-2 послевоенной постройки. Нижняя панель капота без выштамповки. Выхлопные патрубки нижних цилиндров имеют симметричное расположение.
