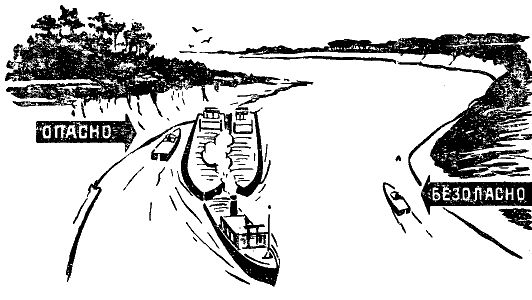

На таких искусственных водных путях маломерные суда должны следовать не по середине судоходного пути, а вдоль берегов, где глубины меньше гарантийной глубины судового хода.

Ширина этой прибрежной трассы, где должны следовать суда, обычно достигает ширины 10-12 м от уреза воды, что достаточно для движения не только однопутного потока маломерных судов, но и для двухпутного потока с учетом обгона маломерного судна маломерным в пределах этой прибрежной несудоходной трассы и с учетом требования «Правил плавания по внутренним судоходным путям», о запрещении обгона с одновременным нахождением трех судов на траверзе.

При следовании в кильватер маломерных судов на таком канале

вне судового хода расстояние между маломерными судами должно быть не менее 100 м, т. е. инерционных путей для двух судов. Это необходимо для того, чтобы обгоняющее маломерное судно после окончания обгона могло включиться в поток маломерных судов. Причем расстояние между обогнанным судном и обогнавшим должно быть не менее 50 м, т. е. необходимого инерционного пути для остановки маломерного судна.

§ 51. ПОСТАНОВКА НА ЯКОРЬ

Для удержания плавающего судна на месте в удалении от берега применяются якоря (рис. 113). Якорное устройство малых судов состоит из якоря – дрека, якорного каната – дректова и устройства для крепления якорного каната. Вес якоря зависит от водоизмещения судна. Для мелких судов вес якоря обычно бывает не менее 6 кг. Большое распространение на маломерных любительских судах получил адмиралтейский якорь, держащая сила которого превосходит все другие системы якорей, в том числе четырехлапые якоря. Держащая сила адмиралтейского якоря в 8-10 раз больше веса самого якоря.

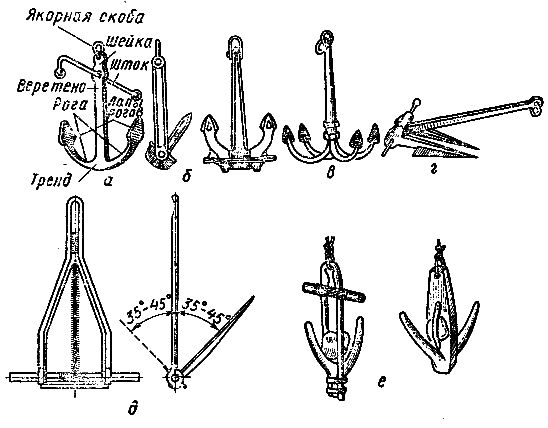

Рис . 113. Якоря а – адмиралтейский; б – Холла; в – четырехлапый; г – Матросова, д – четырехлапый сварной Курбатова; е – самодельные из дерева

Основными частями адмиралтейского якоря являются: якорная скоба, шток, веретено, рога, лапы, тренд. Шток придает якорю такое положение, при котором он рогом поворачивается к грунту и внедряется в него. Недостатком этого якоря является то, что на небольшой глубине торчащий над грунтом рог якоря может повредить корпус судна. Четырехрогий якорь также хорошо сцепляется с грунтом.

На маломерных судах могут применяться также якоря с поворачивающимися лапами, которые по сравнению с адмиралтейским более удобны и безопасны, особенно при укладке на палубе.

К якорям с поворачивающимися лапами относятся якорь Холла и якорь Матросова. Якорь Матросова обладает повышенной держащей способностью в глине и иле из-за примыкающих к веретену лап с приливами, но он не держит на крепком галечном грунте и хряще. Вес якоря, диаметр якорного каната и его размеры устанавливаются нормами и записываются в удостоверение на годность судна к плаванию. Вес якоря и якорного каната для мелких любительских судов можно определить по графику (рис. 114) или по расчету, рекомендуемому Л. Л. Романенко и Л. С. Щербаковым в книжке «Моторная лодка».

Размеры равнопрочных канатов можно определить из пропорции:

C 3 : C 2 : C 1 : g 1 : g = 3 : 2,4 : 1,5 : 0,32 : 0,3,

где g -калибр якорной цепи, выбранной по графику (см. рис. 114);

g 1 – диаметр стального троса;

С 1 – длина окружности капронового троса;

С 2 – длина окружности манильского троса;

С 3 – длина окружности пенькового смоленого троса.

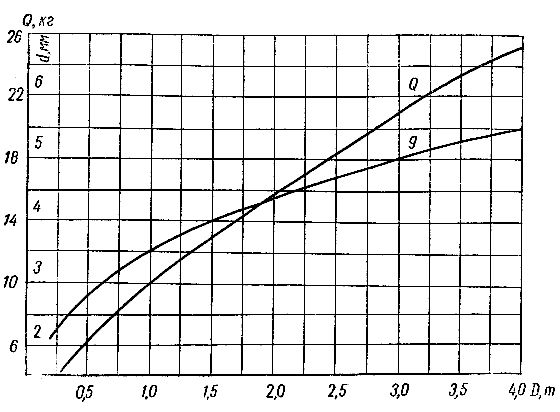

Рис. 114.

График для опреднлнгия веса якоря ( Q ) и калибра якорной цепи ( g )

Например, для катера водоизмещением в 1 т калибр якорной цепи определяется равным g =3,5 мм, тогда расчетный диаметр стального троса:

длина окружности капронового троса:

манильского:

пенькового:

Если по расчету диаметр троса получается очень малым, то его увеличивают до удобного для работы размера (35-50 мм).

Якорь крепится к судну при помощи якорного каната – дректова. Дректов может быть из стального, пенькового, манильского, капронового, нейлонового троса или из цепи. Капроновые и нейлоновые тросы в 2-2,5 раза прочнее пеньковых, эластичны, гибки и при растяжении удлиняются. Если дректов из троса, то между якорем и тросом должна быть хотя бы короткая цепь, которая при помощи скобы крепится к якорю. Цепь необходима для того, чтобы дректов не перетерся о грунт. Длина всего якорного каната должна быть не менее чем в три раза больше длины судна и не менее трех пяти глубин в районах предстоящего плавания судна. Якорный канат на судне крепится на скобе или на глаголь-гаке к отрезку цепи, называемому жвакагалсом. Жвакагалс крепится, как правило, к килю.

Puc. 115. Стоянка на якоре

Рис. 116. Шлюпочный якорь и уложенный якорный канат

На открытых катерах (типа шлюпок) адмиралтейский якорь находится в сложенном состоянии так, чтобы шток был приложен и принайтовлен к веретену. Дректов, уложенный в круглую бухту, кладется рядом. На палубных катерах якорь кладется около форштевня и закрепляется во избежание падения за борт во время хода и волнения. У тренда якоря нужно закрепить буйреп с буйком, который обозначает место нахождения якоря после его отдачи. Если металлический якорь утерян, вместо него можно сделать якорь из дерева и камня.

Якорное устройство должно обеспечивать при любых условиях плавания быструю отдачу и подъем якорей. Необходимо не реже одного раза в навигацию якорное устройство осматривать и замеченные повреждения устранять: тросы должны быть смазаны, а пеньковые и синтетические после каждого употребления должны быть просушены.

Стальные, пеньковые или синтетические тросы нужно хранить намотанными на вьюшку или уложенными в бухты. При любом способе хранения (по-походному) якорное устройство должно обеспечивать быструю и безотказную отдачу якоря.
