Тир для покрытия стальных тросов можно изготовить из следующего соотношения компонентов: на 12 л льняного масла 300 г мелко толченного гарпиуса и 50 г шеллака.
Буксирное устройство служит для буксировки кораблей, судов или других объектов, плавающих на воде. Состоит оно из следующего оборудования: буксирных гаков, буксирной лебедки, кормового буксирного клюза (полуклюза или киповой планки), кормовых кнехтов и битенгов, буксирных арок и тросов, а также различных вспомогательных материалов и такелажа.
Буксирный гак (простой, с амортизаторами или без них, полуавтоматический или автоматический) представляет
Буксирная лебедка — автоматическая. Она служит для регулирования длины буксирного троса в зависимости от его натяжения во время буксировки. Одновременно лебедка может выполнять роль амортизатора.
Кормовой буксирный клюз (полуклюз или киповая планка) — специальная чугунная или стальная отливка, установленная на корме в диаметральной плоскости буксира — служит для ограничения бокового перемещения буксирного троса.
Буксирные арки представляют собой стальные дуги, установленные в кормовой части буксира перпендикулярно его диаметральной плоскости, от одного до другого борта. Они поддерживают буксирный трос на определенной высоте, чем создают относительную безопасность нахождению личного состава на юте.
Буксирный трос — это стальной или пеньковый канат, трос из синтетического волокна или якорная цепь, при помощи которых осуществляется буксировка.
По роду своей деятельности буксиры часто подходят к судам, кораблям, причалам и другим сооружениям. Чтобы предотвратить различные повреждения при швартовках, нос и корма буксира оборудуются большими горизонтально расположенными мягкими кранцами.
На буксируемом судне при буксировке его на короткие расстояния и при хорошей погоде буксирный трос крепится к битенгам или кнехтам, к мачте, за комингс грузового люка или целую надстройку путем заведения вокруг нее браги. Брага представляет собой трос, заведенный вокруг корпуса, надстройки или через оба носовые якорные клюзы, за который крепится буксирный трос. При буксировках на большие расстояния буксирный трос крепится только за брагу. В качестве буксирного троса часто используют якорь-цепь буксируемого судна, что дает более надежное и удобное крепление и возможность регулировать длину буксирного троса на ходу.
Грузовое устройство представляет собой судовое оборудование, постоянно установленное на определенных участках палубы. К нему относятся: грузовые стрелы (или краны) с их такелажем, грузовые люки и подъемные механизмы, которые могут быть паровыми, пневматическими, электрическими или гидравлическими. Наиболее совершенные из них — гидравлические, так как они отличаются плавной бесшумной работой, имеют сравнительно малые размеры и массу.

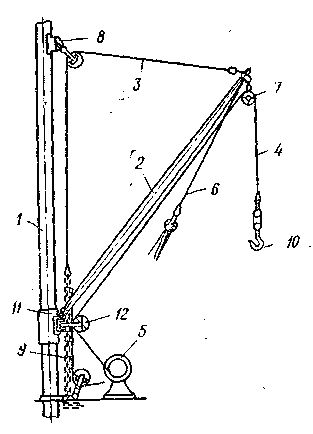

Грузовые стрелы могут быть легкими (рис. 13) — грузоподъемностью до Ют — и тяжеловесными, грузоподъемность которых превосходит легкие стрелы более чем в 20 раз. Тяжеловесные стрелы во многом отличаются от легких: но конструкции, по вооружению и принципу работы. Основные отличия тяжеловесных стрел:
1. Можно изменять наклон стрелы и при поднятом грузе, чего нельзя делать на легких стрелах;
2. Лопари талей оттяжек, служащих для поворота стрелы, заводятся на турачки специальных лебедок;
3. Топенант стрелы и грузовой шкентель представляют собой не одиночную снасть, а тали;
4. Шпор тяжеловесной стрелы при помощи шарового шарнира или вертлюга опирается не на основание мачты, а на специальный фундамент;
5. Ниже бугеля в теле стрелы делается продольный вырез, в который монтируется направляющий шкив;
6. Ходовой конец грузовых талей проводится через направляющий шкив стрелы и идет вдоль талей топенанта к канифас-блоку, закрепленному на мачте.
Перед производством грузоподъемных работ стрелы и их такелаж следует внимательно проверить и убедиться в их исправности. На стреле и навесных деталях не должно быть трещин, вмятин, шкивы должны быть чистыми и свободно вращаться. После установки стрел в рабочее положение для подъема тяжестей их следует опробовать на холостом ходу.

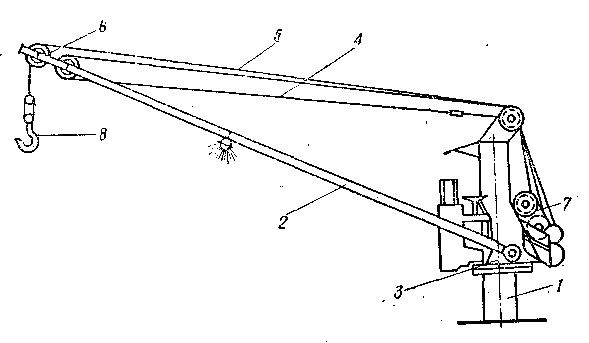

В последнее время все большее распространение на кораблях и судах получают электрические полноповоротные краны, у которых грузовая стрела и подъемный механизм (лебедка) смонтированы на общей поворотной платформе (рис. 14). Электрические краны удобнее в эксплуатации и производительнее, чем грузовые стрелы.
К тому же они имеют меньшие размеры и не требуют много времени для подготовки к работе. Правда, у них есть и недостатки — сложность устройства и ограниченная грузоподъемность, которая обычно не превышает 7 т.
Кроме стационарных грузоподъемных устройств в повседневной корабельной жизни применяются различные подъемные средства: гордени, тали и гини. Гордень — это трос, проходящий через одношкивный неподвижный блок. Он применяется для подъема груза небольшой массы. Конец горденя, к которому крепится груз, называется коренным и обычно заделывается коушем. Противоположный конец, к которому прилагается усилие для подъема груза, называется ходовым, или лопарем. Гордень выигрыша в силе не дает, изменяется лишь направление применения этой силы. Шкентель грузовой стрелы — наглядная разновидность горденя.
