Учись владеть ручной гранатой

Прунцов Василий Васильевич

Если запал не входит свободно в гранату, можно сильно, но плавно надавить на него большим пальцем правой руки. Но ни в коем случае нельзя забивать запал в гранату ударами чем бы то ни было (палкой, лопатой, прикладом и т. д.), — от этого граната может взорваться и убить. В целях безопасности запрещается держать гранату заряженной.

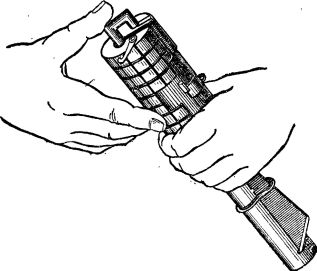

Рис. 14. Заряжание ручной гранаты обр. 1914/30 г.

Если граната

заряжена, а бросить ее не пришлось, то немедленно нужно разрядить гранату. Для того чтобы разрядить гранату, надо открыть дверцу, осторожно вытянуть запал из гранаты за шейку, вновь закрыть дверцу и убрать запал в сумку.

Надевание и снимание оборонительного чехла

Оборонительные чехлы к гранатам обр. 1914/30 г. хранятся отдельно. Надевать чехол можно как на незаряженную, так и на заряженную гранату.

Надевается чехол так: открыть дверцу на дне корпуса гранаты; взять чехол и надвинуть его на корпус гранаты так, чтобы расщепленный конец захвата пропустил через себя крючок дверцы, а захват вплотную лег на дно корпуса гранаты; закрыть дверцу, чтобы закрепить чехол на корпусе гранаты. Если оборонительный чехол был надет на гранату, а бросить гранату приходится не из окопа (например при переходе в контратаку), надо чехол снять перед метанием, чтобы не поразить осколками себя и своих соседей по боевому порядку.

Для тога чтобы снять чехол, надо открыть дверцу, снять чехол в сторону дна гранаты и бросить его, затем вновь закрыть дверцу.

Метание гранаты обр. 1914/30 г

Для метания заряженной гранаты надо взять ее в правую (левша — в левую) руку и сжать рукоятку так, чтобы рычаг боевого взвода смотрел вперед (от ладони), а передняя часть кольца находилась между безымянным и средним пальцами; нажать пальцами на задний конец рычага до отказа; большим пальцем левой руки отодвинуть предохранительную чеку влево до отказа, после чего сильно размахнуться и бросить гранату в цель крутым броском, чтобы кольца осталось в руке.

При броске ударник спускается, ударяет бойком по капсюлю-воспламенителю и взрывает его. От капсюля-воспламенителя загорается дистанционная часть запала. Через 5 секунд после броска огонь добирается до капсюля-детонатора, и граната взрывается.

При метании, чтобы поразить цель и не поранить себя и своих товарищей, надо строго соблюдать следующие правила.

Не бросать гранаты с неисправным механизмом (с отломанной дверцей или чекой, с тугим кольцам и т. д.).

Никогда не снимать заранее предохранительное кольцо.

На практических занятиях во время взрыва гранаты необходимо укрываться за прикрытие.

Если граната не взорвалась, самому ее не трогать, а доложить командиру или инструктору, руководящему учением.

В бою в обороне бросать гранаты с оборонительным чехлом только из окопа, а в атаке обязательно снимать чехол.

Ручная граната марки Ф-1

Ручная граната марки Ф-1 (рис. 15) предназначается для поражения живых целей осколками только в обороне. Она дистанционного действия и взрывается через 3,5–4,5 секунды после броска. Весит заряженная граната (с ввинченным запалом) около 700 граммов.

Оборонительного чехла не имеет, но корпус гранаты сам дает при взрыве около 1 000 тяжелых осколков, которые поражают на 200 метров от места взрыва.

Граната состоит из корпуса, разрывного заряда, холостой пробки и запала Ковешникова (рис. 15).

Корпус

гранаты чугунный, яйцевидной формы. Снаружи он надрезан бороздками на квадратики — осколки. Сверху граната имеет навинтованное отверстие, через которое насыпается разрывной заряд, а перед метанием ввинчивается запал. Запалы хранятся отдельно от гранат, a отверстие при хранении завинчено холостой пробкой из нержавеющего материала.

Разрывной заряд — около 60 граммов сильного взрывчатого вещества — помещается внутри корпуса гранаты и взрывается только от детонатора.

Рис. 15. Граната марки Ф-1:

1 — корпус гранаты; 2 — холостая пробка; 3 — разрывной заряд; 4 — остов запала; 5 — капсюль-воспламенитель запала; 6 —пороховой состав; 7 — капсюль-детонатор; 8 — ударник; 9 — отверстие в ударнике для предохранительной чеки; 10 — шарик-предохранитель; 11 — боевая пружина; 12 — предохранительный колпачок; 13 — пружина колпачка.

Примечание. Наружный рычаг запала не виден, он позади чертежа.

Холостая пробка (рис. 16) предназначается для предохранения разрывного заряда от сырости при хранении гранат. Она завинчивается в отверстие гранаты нарезной частью, которая смазывается специальной пушечной смазкой. Нижний стержень пробки при этом углубляется в порошкообразный разрывной заряд и оставляет в нем отверстие для детонатора запала.

Перед заряжанием гранаты холостая пробка (рис. 16) из нее вывинчивается и выбрасывается.

Запал (рас. 17) предназначается для взрыва разрывного заряда гранаты. Он состоит из самого запала и воспламеняющего механизма, которые собраны вместе с помощью коробки (остова) запала.

Рис. 16. Холостая пробка.

Рис. 17. Запал.

1 — остов запала; 2 — наперсток капсюля-детонатора; 3 — предохранительный колпачок; 4 — наружный рычаг колпачка; 5—задерживающий выступ на остове запала; 6 — предохранительная чека; 7 — капсюль-воспламенитель; 8 — пороховой состав; 9 — капсюль-детонатор; 10 — ударник; 11 — шарик-предохранитель; 12 — боевая пружина; 13— пружина колпачка.

Остов запала представляет собой латунную трубочку с наружной и внутренней винтовой нарезками. Наружной нарезкой остова собранный запал ввинчивается в верхнее отверстие гранаты, а во внутреннюю нарезку ввинчивается самый запал.

Запал состоит из капсюля-воспламенителя, порохового состава и капсюля-детонатора. Все эти части собраны в наперстке из красной меди.

Воспламеняющий механизм запала помещается в остове запала выше капсюля-воспламенителя. Он состоит из ударника, боевой пружины, шарика-предохранителя, предохранительного колпачка с наружным рычагом, пружины колпачка и предохранительной чеки с кольцом (рис. 17).
