Можно, конечно, нагреть охлажденный газ, чтобы вернуть ему прежнюю температуру. Но ведь нагрев – затрата энергии. Газ когда-то сжимали, закачивая в баллон. Тут-то он и нагревался: газы, как известно, при сжатии нагреваются. Вот если бы горячий газ сразу же был пущен в работу, тогда бы он охладился до исходной температуры. А при хранении баллон с горячим газом в конце концов остывает, принимает температуру окружающего воздуха. Отсюда, за счет расширения, и столь сильное охлаждение газа при выходе его из баллона, отсюда и «сухой лед».
Как ни горько мне было читать об этом в учебнике, но это было правдой, подтвержденной моим собственным опытом по «замораживанию» пневмодвигателя. Вроде бы и учился
Тем не менее с воздушным аккумулятором надо было что-то предпринимать.
В помощь воздуху – масло
Прослеживая мысленно все этапы работы аккумулятора, я вдруг понял, что под впечатлением своей неудачи с воздуховозом упустил из виду очень существенный момент. Действительно, решив бороться с расширением и охлаждением газа после выхода его из баллона, я совсем не подумал о том, что почти то же самое происходит одновременно и внутри баллона. С каждым мгновением газа в нем становится все меньше и меньше, газ все больше расширяется, давление его падает, а следовательно, снижается и количество выделяемой энергии. И если сначала мы получаем с литра сжатого газа огромную энергию, то потом, когда давление его приближается к атмосферному, в аккумуляторе уже не энергия, а пшик.
Хорошо бы не давать газу расширяться так сильно, подумал я. Допустим, с 50 МПа довести давление этак до 20 и на этом остановиться. Не так уж и трудно это сделать, если, например, взять цилиндрический баллон и начать перемещать внутри него поршень. И охлаждение было бы значительно меньше, и газ можно было бы не выпускать в атмосферу, оставляя его все в том же герметичном баллоне, просто увеличивая его объем. А это, в свою очередь, позволило бы использовать не только воздух, но и более подходящий для сжатия газ, поинертнее, скажем, азот или гелий. Дело в том, что воздух под большим давлением окисляет смазку, которая присутствует везде и всюду, а азот и гелий – нет.
Кстати говоря, чисто воздушный аккумулятор чем-то напоминает резиновый – и тут и там упругое тело (воздух, резина) само взаимодействует с рабочим органом, непосредственно совершает работу. А вот резина и привязанный к ней шнурок разделяют обязанности – резина энергию накапливает, а шнурок совершает работу. Шнурок нерастяжим, и поэтому ему легче взаимодействовать с рабочим органом, например с осью колеса. Будь тут одна резина, было бы много потерь энергии из-за трения. Недаром когда-то в рогатке поместили кусок кожи между резинкой и камнем – так сказать, рабочим телом. Без этой кожи рогатка стреляла бы гораздо хуже.
Надо бы придумать что-нибудь подобное и для воздушного аккумулятора, решил я. И поиски привели меня к уже давно известному устройству, принцип работы которого заключался в следующем.

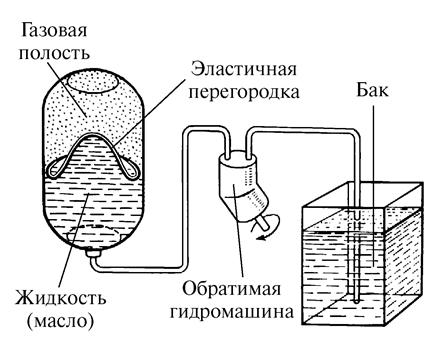

Заливаем в баллон со сжатым газом машинное масло и разделяем их поршнем или резиновой диафрагмой. Сжатый газ давит на поршень, тот на масло, а оно уже поступает под давлением в гидромашину, которая очень похожа на пневмодвигатель или даже на паровую машину – те же цилиндры, поршни, золотники. Только вместо газа или пара гидромашину приводит в действие масло. Масло не сжимается, поэтому потерь энергии в такой машине во много раз меньше, чем в воздушном пневмодвигателе. Да и смазки не нужно – машинное масло само прекрасно смазывает трущиеся детали. Несжимаемое масло здесь как раз играет роль
Это тоже был аккумулятор – гидрогазовый, то есть состоящий из жидкости – масла – и газа. Но наряду с преимуществами перед чисто воздушным аккумулятором он имел и свои недостатки.
Главный недостаток – требовалось много масла. Чем более емкий аккумулятор мы хотим сделать, тем больше в нем должно быть сжатого воздуха. Масла, естественно, понадобится столько же, сколько и воздуха, не меньше. И еще – проходя через гидромашину, масло свободно стекает в бак – тяжелый, громоздкий, тем большего размера, чем больше масла. Если учесть, что здесь используется не один, а сразу несколько баллонов со сжатым воздухом и маслом, то можно себе представить, как это все увеличит размеры и массу аккумулятора!
Нет, размышлял я, так дело не пойдет. Куда мне такая громадина? Один только бак чего стоит… А нельзя ли обойтись совсем без него?
Половину баллона сначала занимает сжатый газ, вторую половину – масло. Попробуем сузить баллон посередине, между жидкостью и газом, поставив там запорный клапан. Изменим таким же образом и другие баллоны аккумулятора. Теперь сделаем вот что: пусть масло находится в нижней половине первого баллона, сжатый газ – в верхней. В остальных баллонах оставим сжатый газ только в верхних половинах, нижние оставим пустыми, а запорные клапаны перекроем. Причем последний баллон выполним только из нижней половинки.
Итак, весь газ сжат, энергия в нем накоплена – все готово к совершению работы. Сможет ли аккумулятор работать без бака?
Открываем запорный клапан первого баллона и выпускаем масло под давлением в гидромашину. Но после гидромашины направляем масло уже не в бак – его ведь нет, – а в пустую нижнюю половину следующего баллона. Когда он заполнится, открываем запорный клапан этого баллона, и масло, отработав в гидромашине, поступает в третий баллон. И так далее, при любом количестве баллонов, при любой емкости аккумулятора. В конце работы остается только заполненная маслом нижняя половинка последнего баллона. Все в порядке, энергия выделяется!
Зарядка аккумулятора должна происходить в обратной последовательности. Мы крутим гидромашину, и масло своим давлением поочередно сжимает газ в баллонах, переходя из одного в другой, при этом предыдущий баллон используется в качестве бака. Аккумулятор заряжен!
Это была уже действительно победа! Использовать в аккумуляторе огромной емкости постоянный небольшой объем масла и обойтись совсем без бака – раньше это казалось мне просто фантастичным.
Чтобы проверить правильность своих расчетов, я обратился к специалистам-гидравликам. И тут я по-настоящему оценил народную поговорку: «ум хорошо, а два лучше». Специалисты многое поправили в моей схеме, нашли такие «тонкости», о которых я и не подозревал. Разработанные нами впоследствии устройства были признаны изобретениями.
И все же полного удовлетворения у меня не было. Пристально изучая воздушный аккумулятор, я убедился, что при сильном сжатии многие газы просто-напросто сжижаются, и дальнейшее сжатие, если оно даже возможно, уже не дает желаемого эффекта.
Оказалось также, что нельзя закачивать газ под очень большим давлением в один баллон – не выдержит, разрушится стенка баллона, даже если она сделана из толстой стали. Надо помещать один в другой несколько баллонов, постепенно повышая давление от внешних к внутренним. Однако полноценным аккумулятором станет только внутренний, самый малый баллон, где наиболее высокое давление. Остальные будут практически балластом.
