Универсальный справочник прораба. Современная стройка в России от А до Я

Казаков Юрий Николаевич

Размеры сечения деревянных балок перекрытия, шаги и пролеты должны приниматься с учетом предусмотренных способов раскрепления балок и не превышать нормы, указанные в табл. 4.4–4.6.

Размеры сечения деревянных прогонов составного сечения в зависимости от принятой ширины грузовой площади и от количества этажей, нагрузка от которых передается на прогон, должны приниматься не менее, а пролеты прогонов – не более указанных в табл. 4.7–4.9.

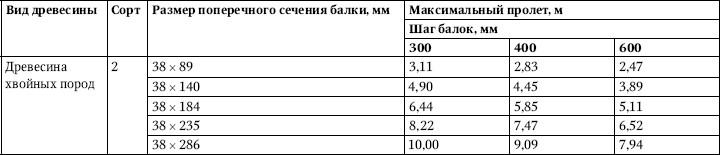

Таблица 4.4. Максимальные пролеты балок перекрытий. Общие случаи

Примечание. Пролеты,

указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа.

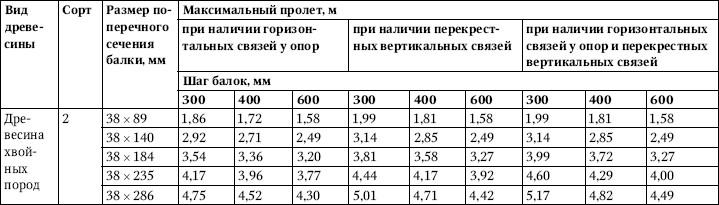

Таблица 4.5. Максимальные пролеты балок перекрытий. Особые случаи

Примечания

1. Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа.

2. При наличии цементных стяжек по перекрытиям перекрестные вертикальные связи в пролетах балок перекрытия не предусматриваются.

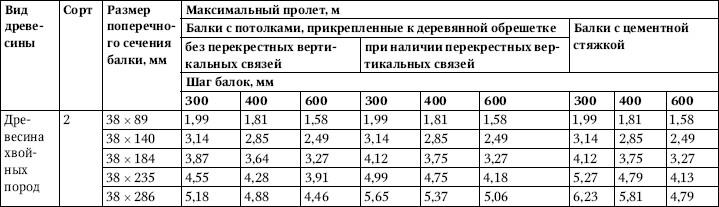

Таблица 4.6. Максимальные пролеты балок чердачного перекрытия. Не эксплуатируемый чердак

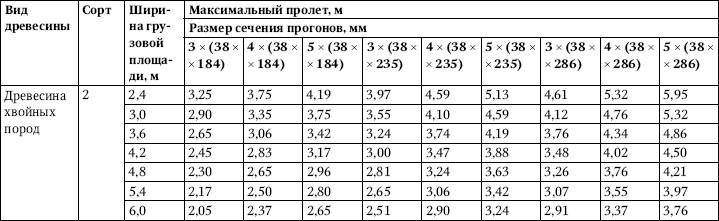

Таблица 4.7. Максимальные пролеты прогонов перекрытий составного сечения, служащих опорой для не более чем одного этажа

Примечания

1. Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа.

2. За размер пролета принимается пролет прогона в свету. Полная длина прогона включает также две длины площадок опирания.

3. Длина площадок опирания должна составлять не менее 90 мм.

4. Ширина грузовой площади определяется как половина суммы пролетов балок перекрытия по обеим сторонам прогона.

5. Для определения пролетов при промежуточных значениях ширины гр/зовой площади можно использовать прямую интерполяцию.

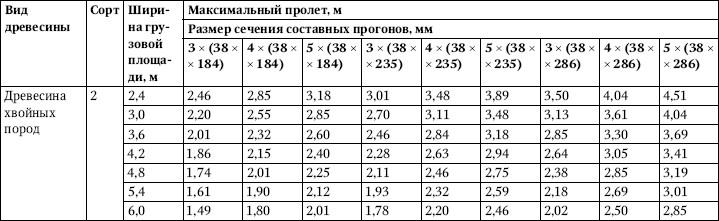

Таблица 4.8. Максимальные пролеты прогонов перекрытий составного сечения, служащих опорой для не более чем двух этажей

Примечание. См. примечание к табл. 4.7.

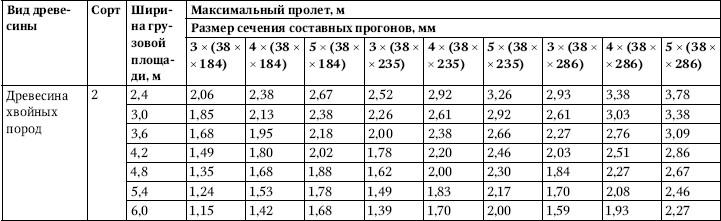

Таблица 4.9. Максимальные пролеты прогонов перекрытий составного сечения, служащих опорой для не более чем трех этажей

Примечание. См.

примечание к табл. 4.7.

Минимальные размеры сечения и максимальные пролеты прогонов из двутавровой стали должны определяться на основе расчета. Также на основе расчетов должны устанавливаться минимальные размеры сечения и максимальные пролеты балок, конструкция которых отличается от установленной в СП 31-105-2002 (например, балок комбинированного двутаврового сечения с полками из пиломатериалов и стенкой из древесноволокнистой плиты).

Деревянные прогоны составного сечения должны изготовляться из отдельных деревянных элементов (досок) толщиной не менее 38 мм, установленных на ребро и сбитых гвоздями, как показано на рис. 4.1.

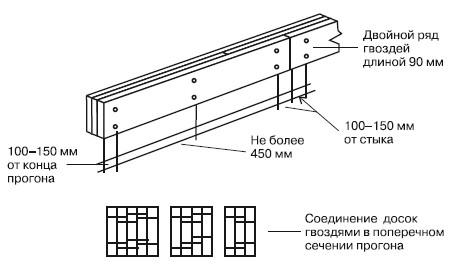

Рис. 4.1. Деревянные прогоны составного сечения

Соединения элементов прогонов (от дельных досок) не должны совпадать с соединениями в смежных элементах (устраиваться «вразбежку»). При этом в одном сечении прогона допускаются соединения не более половины элементов.

Соединение прогонов составного сечения встык должно располагаться над опорой. Допускается использовать неразрезные прогоны (на два и более пролета). Элементы таких прогонов (отдельные доски) должны соединяться встык на расстоянии четверти про лета от опоры ±150 мм в соответствии с рис. 4.2. Элементы прогона, соединяемые на расстоянии четверти про лета от одной опоры, должны быть непрерывными над соседней опорой.

В пределах любого пролета в любом элементе прогона составного сечения не должно быть более одного стыкового соединения.

Для прогонов рекомендуется применять стальные двутавры. Стальные прогоны должны быть предварительно загрунтованы антикоррозионными составами.

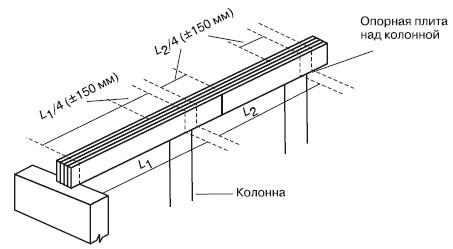

Рис. 4.2. Стыки досок в неразрезных прогонах составного сечения

При опирании прогонов и балок перекрытия на каменную кладку опорные площадки под прогонами и балками должны быть достаточного размера для восприятия передаваемой нагрузки. Длина площадки опирания прогонов на каменную кладку или бетон должна быть не менее 100 мм, балок перекрытия – не менее 50 мм. Длина площадки опирания прогонов и балок, прибиваемых по торцам к обвязочным балкам, на деревянные элементы каркаса стен должна быть не менее 50 мм.

Концы прогонов и балок нижнего перекрытия (перекрытия над подвалом) должны либо заделываться в бетонную или каменную фундаментную стену в соответствии с рис. 4.3, либо прикрепляться к нижним обвязочным балкам, установленным на опорную доску, уложенную на фундаментную стену (рис. 4.3). Второй вариант предусматривается в случаях, если расчет ветровой нагрузки приводит к выводу о необходимости анкерного закрепления каркаса дома на фундаменте.

Возможны и другие варианты закрепления элементов каркаса нижнего перекрытия на фундаментных стенах (рис. 4.5 и 4.6).
