UNIX: разработка сетевых приложений

Стивенс Уильям Ричард

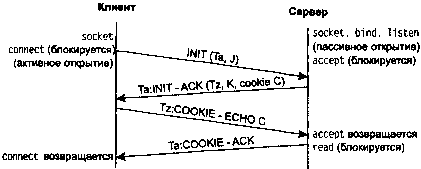

Рис. 2.6. Четырехэтапное рукопожатие SCRIPT

Во многих отношениях четырехэтапное рукопожатие SCRIPT подобно трехэтапному рукопожатию TCP, за исключением всего, что связано с cookie. Сообщение INIT включает (помимо множества параметров) контрольную метку Та( verification tag) и начальный порядковый номер J. Метка Тадолжна присутствовать во всех пакетах, отправляемых собеседнику по данной ассоциации. Начальный порядковый номер

используется для нумерации сообщений DATA (порций данных — DATA chunks). Собеседник тоже выбирает собственную метку Tz, которая должна присутствовать во всех его пакетах. Помимо контрольной метки и начального порядкового номера Kполучатель сообщения INIT отправляет cookie С. Пакет cookie содержит все сведения о состоянии, необходимые для установления ассоциации SCRIPT, так что стеку SCRIPT сервера не приходится хранить сведения о клиенте, с которым устанавливается ассоциация. Более подробные сведения о настройке ассоциаций SCRIPT вы можете найти в главе 4 книги [117].

В заключение рукопожатия каждая сторона выбирает основной адрес назначения. На этот адрес передаются все данные в отсутствие неполадок в сети.

Четырехэтапное рукопожатие используется в SCRIPT для того, чтобы сделать невозможной одну из атак типа «отказ в обслуживании» (см. раздел 4.5).

ПРИМЕЧАНИЕ

Четырехэтапное рукопожатие SCRIPT с использованием cookie формализует метод защиты от атак типа «отказ в обслуживании». Многие реализации TCP используют аналогичный метод. Отличие в том, что при работе с TCP данные cookie приходится кодировать в начальный порядковый номер, длина которого составляет всего 32 разряда. В SCRIPT используется поле произвольной длины и криптографическая защита.

Завершение ассоциации

В отличие от TCP, SCRIPT не имеет состояния, соответствующего частично закрытой ассоциации. Когда один узел закрывает ассоциацию, второй узел должен перестать отправлять новые данные. Получатель запроса на закрытие ассоциации отправляет те данные, которые уже были помещены в очередь, после чего завершает процедуру закрытия. Обмен пакетами изображен на рис. 2.7.

Рис. 2.7. Обмен пакетами при завершении ассоциации SCRIPT

SCTP не нуждается в состоянии TIME_WAIT благодаря контрольным меткам. Все порции данных помечаются так, как было оговорено при обмене сегментами INIT. Задержавшаяся порция от предыдущего соединения будет иметь неправильную метку. Вместо того, чтобы поддерживать в состоянии ожидания TIME_WAIT целое соединение, SCRIPT помещает в это состояние значения контрольных меток.

Диаграмма состояний SCRIPT

Порядок работы SCRIPT при установлении и завершении ассоциаций может быть проиллюстрирован диаграммой состояний (рис. 2.8).

Рис. 2.8. Диаграмма состояний SCRIPT

Как и на рис. 2.4, переходы из одного состояния в другое регулируются правилами SCRIPT и определяются текущим состоянием и порцией данных, полученной в этом состоянии. Например, если приложение выполняет активное открытие в состоянии CLOSED (Закрыто), SCRIPT отправляет пакет INIT и переходит в состояние COOKIE-WAIT (Ожидание cookie). Если затем SCRIPT получает пакет INIT-ACK, он отправляет пакет COOKIE-ECHO и новым состоянием становится COOKIE-ECHOED (Cookie отправлен обратно). Если после этого SCRIPT принимает COOKIE ACK, он переходит в состояние ESTABLISHED (Соединение установлено).

В этом состоянии осуществляется передача основного объема данных. Порции данных могут передаваться совместно с пакетами COOKIE ECHO и COOKIE ACK.

Две стрелки из состояния ESTABLISHED на рис. 2.8 соответствуют двум сценариям завершения ассоциации. Если приложение вызывает функцию close до получения пакета SHUTDOWN (активное закрытие), переход осуществляется в состояние SHUTDOWN-PENDING (Ожидание завершения). Если же приложение получает пакет SHUTDOWN, находясь в состоянии ESTABLISHED (пассивное закрытие), переход осуществляется в состояние SHUTDOWN-RECEIVED (Получен сигнал о завершении).

Обмен пакетами

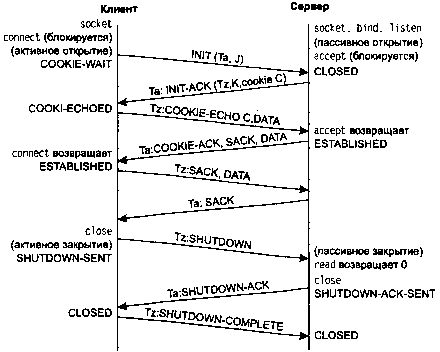

На рис. 2.9 показан реальный обмен пакетами для ассоциации SCRIPT. Рисунок включает установление ассоциации, передачу данных и завершение ассоциации. Мы также показываем состояния SCRIPT, через которые проходит каждый из узлов.

Рис. 2.9. Обмен пакетами для ассоциации SCRIPT

В этом примере первая порция данных включается клиентом в COOKIE ECHO, а сервер включает данные в порцию COOKIE ACK. В общем случае в пакет COOKIE ECHO может включаться и несколько порций данных, если приложение использует интерфейс типа «один-ко-многим» (о разных типах интерфейсов речь пойдет в разделе 9.2).

Блок информации, передаваемый в пакете SCRIPT, называется порцией( chunk). Порция информации самодостаточна, она включает сведения о типе данных, флаги и поле длины. Этот подход облегчает упаковку нескольких порций в один исходящий пакет (подробнее об упаковке порций и нормальном режиме передачи данных рассказывается в главе 5 [117]).

Параметры SCRIPT

SCTP использует параметры для облегчения использования дополнительных возможностей. Функции SCRIPT могут расширяться добавлением новых типов порций или новых параметров. При этом стандартные реализации SCRIPT имеют возможность сообщать о неизвестных параметрах и порциях данных. Старшие два бита пространства параметров и пространства порций определяют, что именно должен сделать получатель SCRIPT с неизвестным параметром или порцией (подробнее см. в разделе 3.1 [117]).

В настоящий момент разрабатываются два расширения SCRIPT:

1. Динамическое расширение адресов, позволяющее взаимодействующим узлам добавлять и удалять IP-адреса из существующей ассоциации.

2. Поддержка частичной надежности, позволяющая взаимодействующим узлам по указанию от приложения ограничивать повторную передачу данных. Если сообщение становится слишком старым (это решает приложение), оно пропускается, и никаких попыток отправить его еще раз не делается. Это означает, что доставка всех данных адресату уже не гарантируется.

2.9. Номера портов

В любой момент времени каждый транспортный протокол (UDP, TCP, SCRIPT) может использоваться несколькими процессами. Все три протокола различают эти процессы при помощи 16-разрядных целых чисел — номеров портов( port numbers).

Когда клиент хочет соединиться с сервером, клиент должен идентифицировать этот сервер. Для TCP, UDP и SCRIPT определена группа заранее известных портов( well-known ports) для идентификации известных служб. Например, каждая реализация TCP/IP, поддерживающая FTP, присваивает заранее известный порт 21 (десятичный) серверу FTP. Серверам TFTP (Trivial File Transfer Protocol — упрощенный протокол передачи файлов) присваивается порт UDP 69.
