СЭТ – счетчик электронный тарифный
ТТ – трансформатор тока
ТН – трансформатор напряжения
Г – генераторные зажимы (счетчика)
Н – зажимы нагрузки (счетчика)
СЗ – средства защиты
ТП – трансформаторная подстанция
РП – распределительный пункт
ЦП – центр питания
ВРЩ – водно-распределительный щит
РУ – распределительное устройство
ГЛАВА 1
СТРУКТУРА И СИСТЕМА ОРГАНИЗАЦИИ ЭЛЕКТРОХОЗЯЙСТВА
Электрохозяйство предприятия – это сложный комплекс,
Весь этот комплекс служит для обеспечения бесперебойного и качественного электроснабжения, надежной, экономичной и безопасной работы электрооборудования, поддержания требуемых санитарно-гигиенических условий в производственных цехах, обеспечения охраны труда и окружающей среды.
Электроэнергия – это особый вид товарной продукции. Ее производство, передача, распределение и потребление происходит практически одновременно. На всех этапах возможности ее аккумулирования отсутствуют. Невозможно выработать электроэнергии больше, чем ее требуется для электроприемников. В то же время электроприемники не могут потребить электроэнергии больше, чем ее выработает источник. Кроме того, электроэнергия универсальна и способна неограниченно делиться и превращаться почти во все другие виды энергии. Диапазон мощности электроприемников достаточно широк – от тысячных долей до тысяч киловатт и более в единице. Ее потребителями являются различные по режиму работы и характеру потребления токоприемники, имеющие неравномерный график нагрузки, создающие «пики» и «спады» электропотребления в системе электроснабжения.
Возникший на какой-либо стадии брак электроэнергии (например, отклонение напряжения и частоты от допускаемых пределов) ликвидировать сразу невозможно, в результате чего на токоприемники поступает бракованная электроэнергия. Все это приводит к снижению экономичности и надежности работы электроустановок и вызывает нерациональный расход электроэнергии. Практически мгновенное протекание вышеназванных процессов функционирования электроэнергии и их тесная взаимосвязь и взаимозависимость создают вероятность возникновения и развития аварийных ситуаций во всех звеньях системы электроснабжения.
Дополнительным фактором является наличие электроприемников, потребляющих наряду с активной и реактивную мощность (РМ). У некоторых из них (например, сварочных трансформаторов) доля потребления РМ превосходит долю потребления активной мощности. Наличие РМ вызывает дополнительные потери электроэнергии и напряжения в сети, ухудшает пропускную способность электросетей и требует значительных затрат для ее компенсации.
В точках разграничения сетей с электроприемными устройствами возникает специфический рынок электроэнергии, устанавливается граница балансовой принадлежности продавца и потребителя и эксплуатационной ответственности обеих сторон.
Именно
Результаты измерения расчетными и контрольными приборами учета часто имеют различия из-за большого объема передаваемой электроэнергии, значительного числа ее потребителей с разным характером нагрузки и т. д.

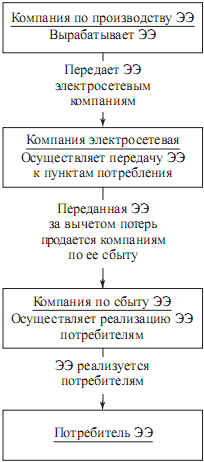

В принципе неразделимую цепь производства, транспортирования и сбыта электроэнергии, представляющую собой единую производственную среду, схематично можно представить в виде трех коммерческих компаний энергосистемы, реализующих электроэнергию потребителю, функции которых показаны на рис. 1.
Если раньше при государственной системе планирования и организации производства структура и штатная численность в целом энергослужбы предприятия и ее структурных подразделений, комплекс задач и требований к их выполнению определялись типовыми отраслевыми нормативами, в которых обязательно предусматривалась организация отдела главного энергетика, то в настоящее время эти нормативы определяются, как правило, руководителем предприятия (организации) с учетом реальных финансовых возможностей.
С ликвидацией отраслевых министерств перестала существовать и система централизованного обеспечения предприятий необходимыми материалами, запчастями и оборудованием. При этом значительная часть электроэнергетического оборудования физически и морально устарела, требует замены, восстановления и ремонта.
В то же время ответственность за обеспечение надежности, экономичности и безопасности работы электрооборудования электроустановок полностью возлагается на руководство и специалистов электроэнергетических служб предприятий (организаций).
При определении штатной численности энергоперсонала такие показатели, как энергоемкость предприятия, объем (категории) приведенных единиц ремонтной сложности энергооборудования и т. п., перестали быть превалирующими. Данное обстоятельство явилось также одной из причин коренной реорганизации энергоснабжающих организаций и органов государственного энергетического надзора.
В частности, в новых сложных условиях коммерческих взаимоотношений Ростехнадзор сумел не только сохранить свои основные функции надзора за техническим состоянием энергоустановок, но и организовать принципиально новую систему обучения, переподготовки и проверки знаний руководителей и специалистов энергослужб предприятий (организаций).
Рис. 1. Единая цепь производства, транспортирования, сбыта и потребления электроэнергии
Структура организации электрохозяйства предприятий (организаций) во многом определяется требованиями Ростехнадзора, которые изложены в действующих нормах и правилах работы, в частности в МПБЭЭ и ПТЭЭП [3-6].
В соответствии с этими требованиями электротехнический персонал разделяется на следующие группы:
