Прежде чем браться за применение статистических методов в производственном процессе, необходимо четко представлять цель применения этих методов и выгоду производства от их применения. Очень редко данные используются для заключения о качестве в том виде, в каком они были получены. Обычно для анализа данных используются семь, так называемых, статистических методов или инструментов контроля качества: расслаивание (стратификация) данных; графики; диаграмма Парето; причинно-следственная диаграмма (диаграмма Исикавы или «рыбий скелет»); контрольный листок и гистограмма; диаграмма разброса; контрольные карты.
1. Расслаивание (стратефикация).
При
В результатах измерений всегда есть больший или меньший разброс параметров. Если осуществлять стратификацию по факторам, порождающим этот разброс, легко выявить главную причину его появления, уменьшить его и добиться повышения качества продукции.
Применение различных способов расслаивания зависит от конкретных задач. В производстве часто используется способ, называемый 4М, учитывающий факторы, зависящие от: человека (man); машины (machine); материала (material); метода (method).
То есть расслаивание можно осуществить так:
— по исполнителям (по полу, стажу работы, квалификации и т. д.);
— по машинам и оборудованию (по новому или старому, марке, типу и т. д.);
— по материалу (по месту производства, партии, виду, качеству сырья и т. д.);
— по способу производства (по температуре, технологическому приему и т. д.).
В торговле может быть расслаивание по районам, фирмам, продавцам, видам товара, сезонам.
Метод расслаивания в чистом виде применяется при расчете стоимости изделия, когда требуется оценка прямых и косвенных расходов отдельно по изделиям и партиям, при оценке прибыли от продажи изделий отдельно по клиентам и по изделиям и т. д. Расслаивание также используется в случае применения других статистических методов: при построении причинно-следственных диаграмм, диаграмм Парето, гистограмм и контрольных карт.
2. Графическое представление данных широко применяется в производственной практике для наглядности и облегчения понимания смысла данных. Различают следующие виды графиков:

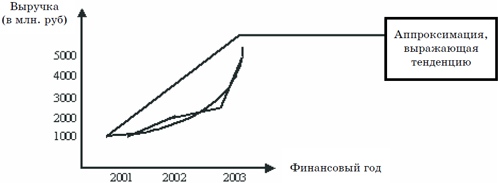

А. График, представляющий собой ломанную линию (рис. 4.9), применяется, например, для выражения изменения каких-либо данных с течением времени.
Рис. 4.9. Пример «ломанного» графика и его аппроксимации
Б. Круговой и ленточный графики (рис. 4.10 и 4.11) применяются для выражения процентного соотношения рассматриваемых данных.
Рис. 4.10. Пример кругового графика
Соотношение составляющих себестоимости производства:
1 — себестоимость производства продукции в целом;
2 — косвенные расходы;
3 — прямые расходы и т. д.

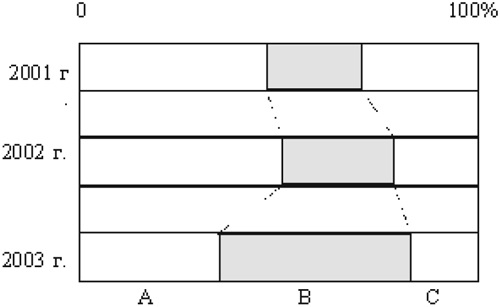

Рис. 4.11.
На рисунке 4.11 показано соотношение сумм выручки от продажи по отдельным видам изделий (A,B,C), видна тенденция: изделие B перспективно, а A и C — нет.
В. Z-образный график (рис. 4.12) применяется для выражения условий достижений данных значений. Например, для оценки общей тенденции при регистрации по месяцам фактических данных (объем сбыта, объем производства и т. д.).
График строится следующим образом:
1) откладываются значения параметра (например, объем сбыта) по месяцам (за период одного года) с января по декабрь и соединяются отрезками прямой (ломаная линия 1 на рис. 4.12);
2) вычисляется кумулятивная сумма за каждый месяц и строится соответствующий график (ломаная линия 2 на рис. 4.12);
3) вычисляются итоговые значения (меняющийся итог) и строится соответствующий график. За меняющийся итог в данном случае принимается итог за год, предшествующий данному месяцу (ломаная линия 3 на рис. 4.12).
Рис. 4.12. Пример Z-образного графика
Ось ординат — выручка по месяцам, ось абсцисс — месяцы года.
По меняющемуся итогу можно определить тенденцию изменения за длительный период. Вместо меняющегося итога можно наносить на график планируемые значения и проверять условия их достижения.
Г. Столбчатый график (рис. 4.13) представляет количественную зависимость, выражаемую высотой столбика, таких факторов, как себестоимость изделия от его вида, сумма потерь в результате брака от процесса и т. д. Разновидности столбчатого графика — гистограмма и диаграмма Парето. При построении графика по оси ординат откладывают количество факторов, влияющих на изучаемый процесс (в данном случае изучение стимулов к покупке изделий). По оси абсцисс — факторы, каждому из которых соответствует высота столбика, зависящая от числа (частоты) проявления данного фактора.
Рис. 4.13. Пример столбчатого графика
Где:
1 — число стимулов к покупке;
2 — стимулы к покупке;
3 — качество;
4 — снижение цены;
5 — гарантийные сроки;
6 — дизайн;
7 — доставка;
8 — прочие.
Если упорядочить стимулы к покупке по частоте их проявления и построить кумулятивную сумму, то получим диаграмму Парето.
3. Диаграмма Парето.
Схема, построенная на основе группирования по дискретным признакам, ранжированная в порядке убывания (например, по частоте появления) и показывающая кумулятивную (накопленную) частоту, называется диаграммой Парето (рис. 4.10). Парето — итальянский экономист и социолог, использовавший свою диаграмму для анализа богатств Италии.
