Измерительные инструменты
Линейка
Применяют для измерения деталей небольших размеров.
Рулетка

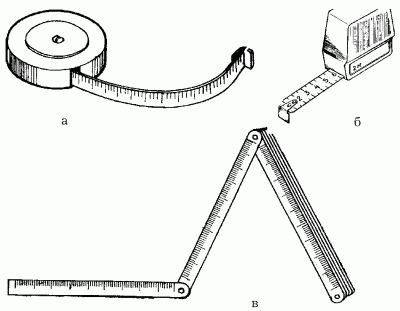

Используется для определения размеров больших деталей. Рулетка представляет собой измерительную ленту из тонкой гибкой стали, заключенную в металлический или пластмассовый корпус (рис. 2, а, б).
Рис. 2. Контрольно-измерительные
Сматывается лента автоматически. Длина измерительной ленты колеблется от 100 до 1000 см. Деления на ленте нанесены через каждый миллиметр. Цифрами отмечены сантиметры и десятки сантиметров. Рулетку используют для измерения линейных величин.
Метр складной
Используют для определения размеров небольших деталей. Такой метр выполнен из металлических, пластиковых или деревянных пластинок с миллиметровыми и сантиметровыми делениями. Между собой пластинки соединены шарнирами (рис. 2, в).
Чертилка
Изготавливаеются из инструментальной стали повышенной твердости марок У10 и У12. Это наиболее простой и наиболее распространенный инструмент, который применяется для разметки (рис. 3,а).
Рис. 3. Разметочные инструменты: а – чертилка; б – циркуль.
Прямая круглая чертилка – это стальной стержень диаметром 5–6 мм и длиной до 200 мм, один конец которого заточен под углом приблизительно 10°. Удобно пользоваться чертилкой со вставной иглой. Ее несложно изготовить из отвертки со сменным жалом. Вместо отвертки в рукоятку нужно вставить остро заточенный и закаленный стальной стержень.
Еще один вид чертилок имеет заточенные под разными углами с обоих концов стальные стержни. Один из стержней согнут под углом 90°. При разметке заготовки, на которой нельзя оставлять риски, пользуются латунной чертилкой: конструкция ее такая же, как и стальной, а жало изготовлено из латуни, которая оставляет след, не делая риски.
Чтобы чертилки было удобно держать в руке, среднюю их часть делают обычно утолщенной и покрывают накаткой. Во время работы инструмент держат с небольшим наклоном в направлении перемещения ручки у кромки линейки.
Циркуль
В кровельных работах применяют реечный циркуль (рис. 3, б). Им наносят различные отметки на рабочую поверхность.
Кронциркуль используют для определения диаметров и толщины деталей, перенесения размеров с измерительной линейки на поверхность металла.
Разметочный циркуль предназначен для черчения, а также для перенесения небольших размеров с измерительной линейки на металлическую поверхность.
При работе с циркулем в нужной точке выполняют кернение (ставят отметку), после этого, используя измерительную линейку, раздвигают ножки циркуля на необходимую ширину и закрепляют их зажимом. Затем одну из ножек ставят на отметку, а другой вычерчивают кривые.
Штангенциркуль
Применяется

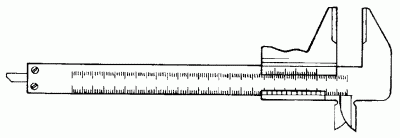

Рис. 4. Штангенциркуль.
Рейсмус
Используют для нанесения на поверхности параллельных стороне бруска линий. Сам рейсмус состоит из двух толстых планок, которые вставлены в большой брусок. На одной из сторон планок имеются острые шпильки – ими и производится разметка.
Угольник
Предпочтительно, чтобы длина сторон, образующих прямой угол, была не меньше 90–100 см. Этот вид угольника можно смастерить и самому. Изготавливается как из металла, так и дерева (рис. 5), но древесина под воздействием влаги разбухает, а при просушке планки угольника могут деформироваться.
Рис. 5. Контрольно-измерительные инструменты: а – деревянный угольник; б – металлический угольник.
Угольник из металла используют для разметки прямых углов, различных измерений и т. д. Кроме угольников с прямым углом, применяют угольники с острыми углами (30, 45, 60°). Чтобы с помощью угольника провести параллельные линии, ровно обрезают край листа и кладут к нему угольник и через нужные расстояния чертят параллельные линии.
Ерунок
Представляет собой угольник из двух пластин, одна из которых закреплена на середине другой под углом 45°. Такой угольник удобен также при определении угла 135°.
Кернер
Это стальной стержень, имеющий круглое сечение. Один из концов стержня заточен под углом 60°. Инструмент применяют для нанесения отметок. Его ставят в вертикальное положение и по верхнему концу ударяют молотком.
Кроме ручного кернера, существует автоматический кернер. Преимущество автоматического кернера перед ручным заключается в том, что благодаря ему отметины получаются одинаковых размеров.
Нутрометр
Такой инструмент, как нутрометр, необходим для измерения диаметров полых деталей.
Универсальные инструменты
Молоток
Является самым важным инструментом в плотничных и различных других работах. В продаже можно встретить молотки как готовые, так и сборные. Для изготовления рукоятки используется древесина кизила, груши, акации, которая отличается особой твердостью и дешевизной, а для бойка применяется только высококачественная сталь. Но даже этот на первый взгляд самый простой инструмент имеет несколько разновидностей (рис. 6).
