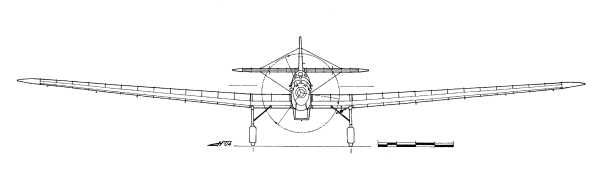

Схемы самолета БОК-1
Гермокабина снабжена семью окнами – иллюминаторами: 5 окон у пилота и 2 – у наблюдателя. В иллюминаторах использовалось специальное закаленное стекло толщиной 15–16 мм. Для устранения запотевания внутри имеются вторые стекла толщиной 3–4 мм, которые постоянно обогреваются теплым воздухом. Пространство между стеклами осушалось влагопоглотителями (хлористый кальций с селикагелем). Снабжение экипажа воздухом осуществлялось путем регенерации. Кислород
Общий вид каркаса герметической кабины БОК-1 до установки обшивки
Шасси БОК-1 неубираемое, с масляно – пневматической амортизацией, основные стойки снабжены поддерживающими подкосами. Колеса размером 900x200 мм прикрыты каплевидными обтекателями.
Двигатель АМ-34РН мощностью 800 л. с. до 4000 м. Радиатор охлаждающей жидкости размещен под фюзеляжем, снабжен регулируемыми створками. Маслорадиатор установлен перед водяным радиатором, поначалу стоял пластинчатый, позднее – сотовый. Для первых полетов использовался деревянный, четырехлопастный воздушный винт диаметром 4,0 м. Затем его заменили двухлопастным деревянным винтом диаметром 4,35 м, а еще позднее применили металлический винт диаметром 4,1 м.
Общее количество бензина 500 кг, в четырех цилиндрических баках, установленных в пространстве между 1–м и 2–м лонжеронами центроплана.
БОК-1 имел двухцветную красно – серебристую окраску. На вертикальном оперении был изображен треугольник с эмблемой Бюро особых конструкций.
Размеры и основные характеристики БОК-1 [1]
Работы БОК в 1935—39 г
1
При проведении госиспытаний в 1936 г. с двигателем М-34РН
При оценке деятельности Бюро особых конструкций считалось, что БОК-1 строился слишком долго, более трех лет. Однако следует учесть все переезды конструкторского бюро Чижевского и окончание постройки самолета на заводе № 35, являющемся тогда ремонтным предприятием. В справке, подготовленной в октябре 1935 г., подписанной директором завода Филатовым и начальником БОК Чижевским, в частности, говорилось: «производственная база (цех 08) слабая, кадры слабые». Тем не менее конструкторское бюро вело в этот период активные, плодотворные разработки и других экспериментальных объектов.
Перечень работ, проведенных в БОК в период 1935—36 гг., был следующим:
– БОК-1. Доводки и летные испытания;
– БОК-2 (ЦКБ-5). Небольшой самолет с разрезным крылом конструкции С. Кричевского, оснащен двигателем М-11, проходил испытания в 1935—36 гг.;
– БОК-3 (ЦКБ-9). Начинал строиться как самолет для местных воздушных линий, или исполкомовский самолет (ИС). Достраивался в Смоленске на авиазаводе № 35 до 1936 г. под обозначением БОК-3. Имел измененный внешний облик по сравнению с первоначальным проектом. Двигатель воздушного охлаждения М-48, размах крыла 11,0 м, длина 7,1 м.
– БОК-4. Данные не обнаружены;
– БОК-5 (ЦКБ-13). Легкий самолет «летающее крыло» с двигателем М-11. В документах БОК значился как летающая модель большого
– БОК-6. Двухмоторный бомбардировщик, выполненный по схеме «летающее крыло» с учетом проектирования и испытаний БОК-5. Проект не реализован;
– БОК-7. По первоначальному плану стратосферный разведчик, проектирование началось в январе 1935 г.;
– БОК-8. Проект гермокабины серийного самолета для обучения летного состава;
– БОК-9. Данные не обнаружены;
– БОК-10. Скафандр из воздухонепроницаемой ткани, работы начаты в 1935 г.;
– БОК-11. В 1935—36 гг. гермокабина для истребителя, которая предполагалась на кооперативных началах с КБ Поликарпова. Позднее так именовался высотный самолет, конструктивно повторяющий БОК-7;
– БОК-12. Двухмоторный вариант БОК-7. Научная лаборатория, способная заменить дорогостоящие стратостаты. В центроплане этого аппарата планировалось разместить обширную камеру для наблюдений. Проект не реализован;
– БОК-13. Пассажирский вариант БОК-7 на 6 пассажиров. Проект не реализован.
Позднее, в 1937 г., в Бюро особых конструкций приступили к проектированию сверхдальнего стратосферного самолета БОК-15.
В феврале 1938 г. БОК переводится из Смоленска в подмосковные Подлипки (иногда в деловой переписке определялись как Мытищи), на территорию КБ-29. Летно – испытательная станция (ЛИС) КБ-29 занималась испытанием и совершенствованием бомбардировочного вооружения в интересах Наркомата оборонной промышленности (НКОП). С переводом БОК в Подлипки Чижевского назначили главным конструктором КБ-29, его заместителем – Н. Н. Каштанова. Одновременно в этот период в КБ-29 организовали бригаду «З» конструктора В. С. Вахмистрова по подвесным самолетам и конструкторскую бригаду «Д» Привалова, которая занималась разработкой и испытанием различных подвесок и сбрасываемых грузов с самолетов на парашютах и без них.
В течение 1938 г. в Подлипках продолжились работы по проектированию БОК-7, БОК-11, БОК-15. В конце года Чижевский начинает проектирование пассажирского варианта бомбардировщика ДБ-3, оборудованного гермокабиной. Спустя короткое время в Наркомате авиапромышленности предложили для этой цели использовать лицензионный ДС-3. В конечном результате ни один из вариантов не был реализован.
В декабре 1938 г. при подготовке ежегодной справки о состоянии и возможностях производства указывалось, что КБ-29 состоит из производственных мастерских (слесарно – механический, деревообделочный, дюралевый и сборочный цеха) с общей численностью персонала 600 человек. В пояснительной записке к указанной справке Чижевский сетовал, что снабжение его организации ведется по нормативам, применяемым к небольшим конструкторским бюро, а ЦК Союза авиапромышленности относит КБ-29 к производственным предприятиям. Поэтому для повышения качества и эффективности постройки самолетов он просил переименовать КБ-29 в отдельный завод.
В январе 1939 г. Чижевский последний раз в качестве руководителя докладывает о состоянии работ, а спустя месяц его арестовали. Временно начальником КБ-29 был назначен Николай Никитович Каштанов. В марте 1939 г. начальником КБ-29 назначили П. Н. Голубкова (до этого директор авиазавода № 21), а Н. Н. Каштанова назначили главным конструктором. В этот период в Подлипки перевели с московского завода № 1 группу А. Я. Щербакова, автора герметических кабин для истребителей И-15 и И-153. После этого события КБ-29 называется опытной организацией по проектированию и постройке самолетов с гермокабинами. План деятельности конструкторского бюро на 1939 г. включал в себя следующие задания:
