Великая контрибуция. Что СССР получил после войны

Широкорад Александр Борисович

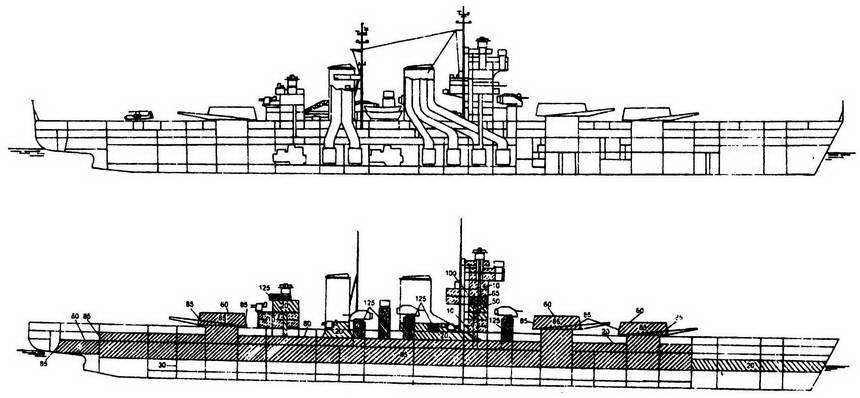

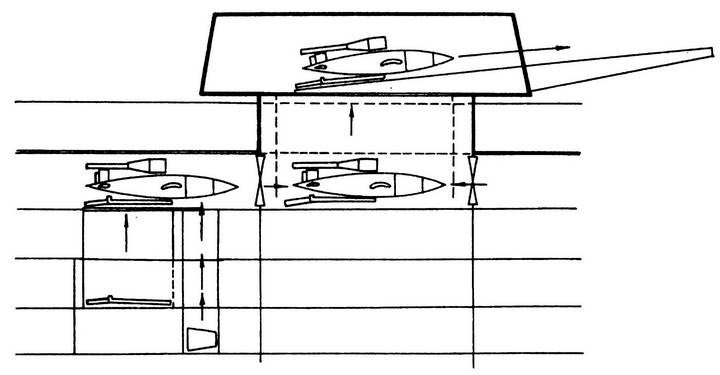

Сх. 28.

Продольный разрез и схема бронирования (указана толщина брони в мм) корабля — носителя самолетов-снарядов 10XH 16Х с башенными установками

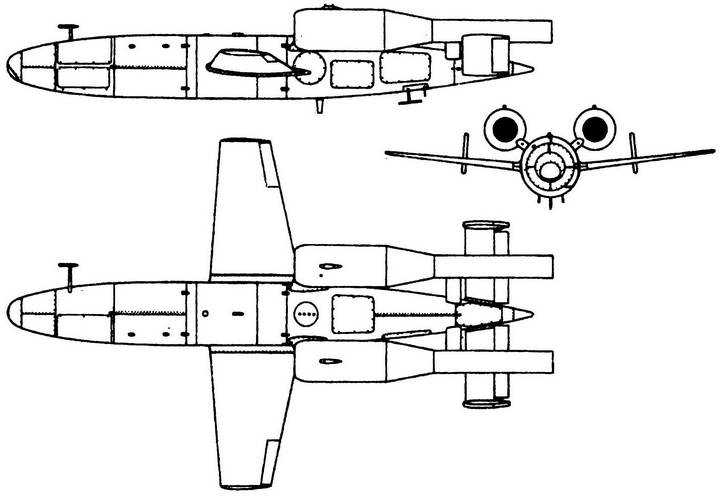

^{Сх. 29. Самолет-снаряд 16X}

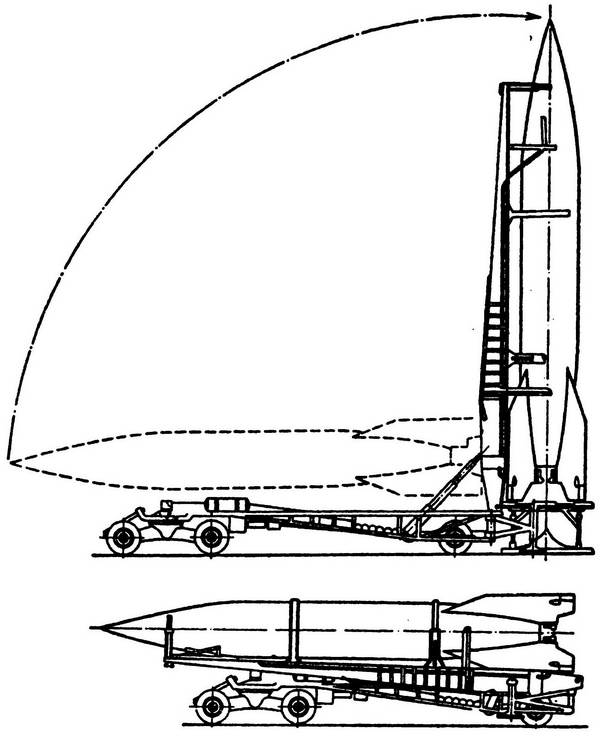

^{Сх. 30. ФАУ-2 на транспортировочной тележке}

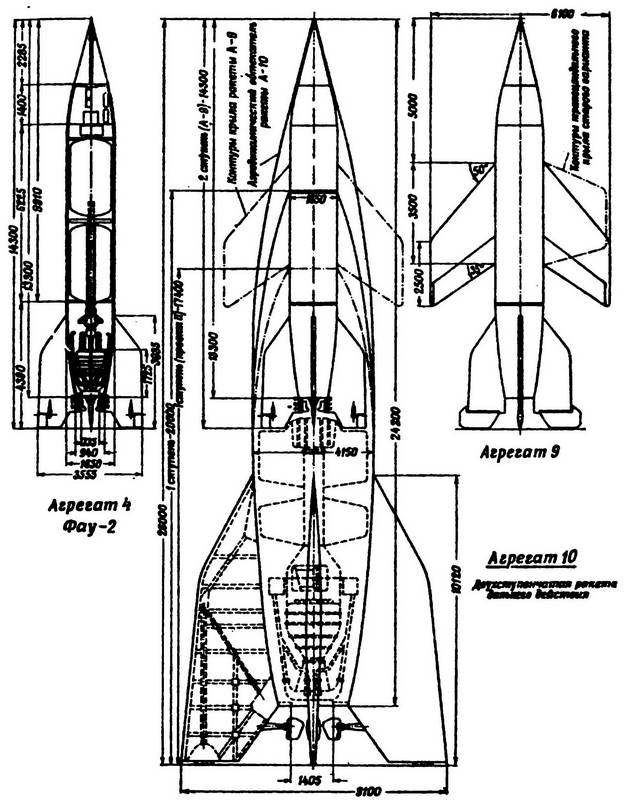

Сх. 31.

Ракеты дальнего действия А-4, А-9, А-10

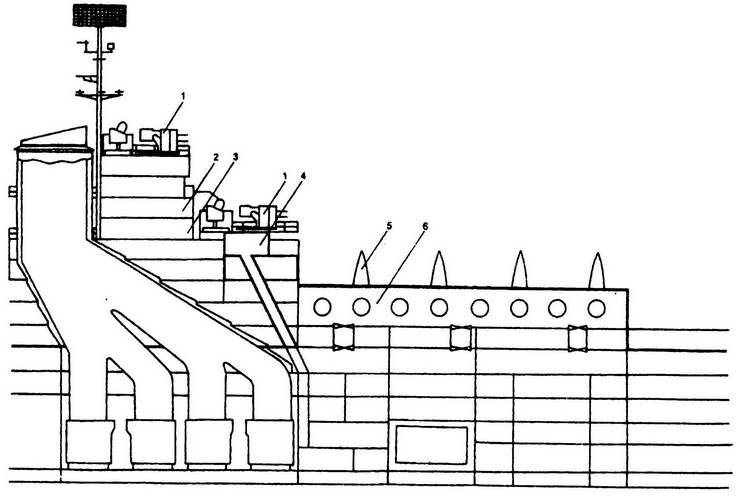

^{Сх. 32. Размещение ракет Р-1 на тяжелом крейсере проекта 82. Фрагмент продольного разреза, выполненный ЦКБ-17. 1 - 45-мм зенитный автомат СМ-20-ЗИФ; 2 - оперативная рубка; 3 - штурманская рубка; 4 - главный командный пост; 5—ракета Р-1; 6 — помещения для сборки ракет}
