1. Начальнику 7 ГУ т. Шишкину перевести ОКБ-3 из МАИ на площадь филиала завода 381, занимаемую транспортно-эксплуатационной базой 11 ГУ, и организовать на этой площади самостоятельное ОКБ первой категории по геликоптерам с соответствующей производственной базой.
2. Директору завода 381 Журавлеву передать не позднее 15 января 1944 года в распоряжение 7 ГУ двухэтажное производственное здание (бывшие мастерские по выпуску упаковочных ящиков – прим. авт.), здания складов (небольшой каменный дом с деревянным навесом – прим. авт.) и всего гаража для ОКБ-3».
Так ОКБ-3 обрело свое постоянное место, на котором впоследствии обосновался Московский вертолетный завод.
Омега
Омега
Следующая
Сотрудники ОКБ-3 вместе со специалистами других предприятий заменили ненадежные лицензионные моторы МВ-6 на отечественные двигатели МГ-31-Ф, изготовили новые подмоторные рамы, полностью переделали систему принудительного охлаждения силовой установки, масло- и бензобаки, топливную систему и капоты мотогондол. Частичному изменению также подверглись редукторы трансмиссии, муфты включения и фермы боковых консолей.
15 сентября 1944 года вертолет «Омега- II» был передан на заводские испытания. Он представлял собой двухместный двухмоторный вертолет двухвинтовой поперечной схемы с относительно высоко нагруженными несущими винтами и предназначался для использования в качестве артиллерийского корректировщика и связного летательного аппарата. Винтомоторные группы находились в мотогондолах по концам боковых ферменных консолей, под которыми подвешивался фюзеляж. Винтокрылые летательные аппараты подобной схемы и компоновки в то время никем в мире не разрабатывались. Вертолеты конструкции И.П. Братухина были абсолютно оригинальны.
Мотогондола включала в себя ряд агрегатов. Основным ее силовым элементом являлся кабан, к которому крепились моторама с двигателем, нижний редуктор с вентилятором, верхний редуктор с несущим винтом, маслобак и стойка шасси с колесом. Все агрегаты были закрыты обтекаемым капотом круглого сечения. Сверху кабана мотогондолы крепился трехлопастной несущий винт диаметром 7 м.
Цельнометаллические лопасти винтов состояли из двух частей: носового лонжерона-балки, выполненного из сплошной обработанной по контуру профиля дюралевой поковки, переходящей в круглый комель; хвостовой части, склепанной из толстых дюралюминиевых листов (толщиной 1,5 мм), выколоченных по контуру профиля, с редко поставленными нервюрами и стрингером для сохранения формы. Обе части соединялись между собой при помощи специальных винтов-гуженов. Для улучшения авторотационных качеств лопасти были сделаны плоскими без закрутки. В плане лопасти имели трапециевидную форму. Они крепились к втулке посредством трех шарниров: осевого, вертикального и горизонтального. Колебания лопасти относительно вертикального шарнира гасились пружинно-масляным демпфером. Направление вращения несущих винтов было выбрано таким образом, что бы движущиеся вперед лопасти проходили над фюзеляжем.
Для управления общим и циклическим шагом лопастей предназначался крестовидный автомат перекоса типа «паук», располагавшийся над втулкой винта. Продольное управление вертолетом осуществлялось наклоном равнодействующих несущих винтов в продольном направлении, а поперечное – дифференциальным изменением общего шага несущих винтов. Дифференциальное изменение циклического шага несущих винтов служило для путевого управления. Продольно-поперечное управление осуществлялось ручкой, путевое – ножными педалями, управление общим шагом – специальным рычагом. Аварийная кнопка на приборной доске предназначалась для срочного уменьшения углов установки лопастей и перевода несущих винтов на режим авторотации.
В качестве силовой установки использовались два девятицилиндровых звездообразных мотора МГ-31-Ф воздушного охлаждения. Эти двигатели (хорошо зарекомендовавшие себя на пассажирских самолетах довоенной конструкции) развивали максимальную взлетную мощность 350 л.с. и номинальную 300 л.с. каждый. Моторная рама состояла из двух колец, между ними подвешивался двигатель на резиновых амортизаторах.

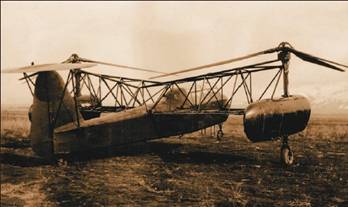

Омега-II

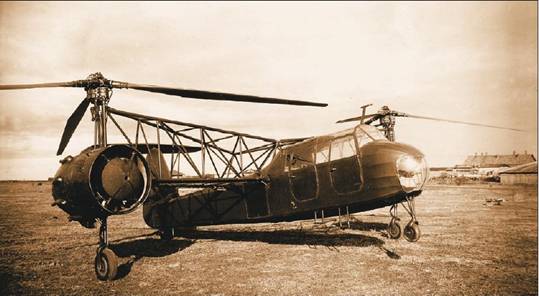

< image l:href="#" />Омега-II
Омега-II

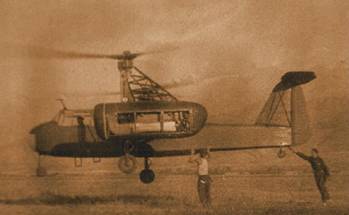

Омега-II
Передача
В целях четкости и надежности управления вращение несущих винтов синхронизировалось при помощи вала, соединявшего нижние редукторы мотогондол. Этот вал служил также и для перераспределения мощности в случае остановки одного из двигателей. Для облегчения запуска синхронный вал был выполнен из двух половин, соединявшихся специальной муфтой, расположенной в кабине летчика-наблюдателя.
Охлаждался двигатель осевым вентилятором, соединенным с муфтой включения и Свободного хода. Его воздухопроводом являлся проход мотогондолы, передняя часть которого была выполнена в виде коллектора, а маслобак круглой формы служил передним капотом и закрывал втулку вентилятора. В проходе мотогондолы располагался воздушно-масляный радиатор. Поток воздуха регулировался жалюзи в хвостовой части капота.

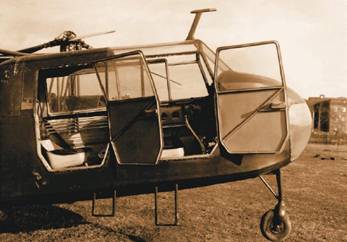

Фюзеляж вертолета «Омега-II» представлял собой пространственную ферму, сваренную из стальных труб и закрытую полотняной обшивкой, лежавшей на деревянной опалубке. В передней части фюзеляжа находились кабины пилота и летчика- наблюдателя. Общий фонарь обеспечивал прекрасный обзор. Две двери, расположенные по правому борту, позволяли экипажу быстро занимать свои места и покидать вертолет в случае необходимости.
Передняя кабина пилота была оборудована приборной доской П-образной формы, обеспечивавшей обзор вперед и вниз через окно в носовой части фюзеляжа. На доске справа располагались приборы, контролировавшие работу мотора, слева и на верхней панели – аэронавигационные. На ней же помещалась ручка аварийного перевода винтов на режим авторотации. На левом борту располагались пульт управления моторами и ручка управления жалюзи. Слева у сидения помещался штурвал общего шага несущих винтов, справа – штурвал изменения угла установки стабилизатора. Впереди под доской находились рычаги управления комбинированными муфтами включения и муфтой синхронного вала. В носу вертолета стоял аккумулятор. На полу кабины были смонтированы «самолетные» органы управления машиной – ручка управления и педали. Оба органа через систему тяг, параллелограммов суммарно-дифференциального механизма и тросов соединялись с крестовинами автоматов перекоса. Задняя кабина наблюдателя сначала не имела органов управления и приборной доски. В ней были установлены радиоприемник и оборудование артиллерийского корректировщика.
Хвостовое оперение, предназначенное для стабилизации вертолета при полете с поступательной скоростью, состояло из большого киля, руля поворота и установленного на киле подкосного управляемого стабилизатора. Конструктивно хвостовое оперение исполнялось из дюралевых труб и обтягивалось полотном.
Боковые ферменные консоли прямоугольного сечения были сварены из стальных труб. Они соединяли между собой мотогондолы и фюзеляж вертолета. Наружными узлами консоли крепились к трем точкам на кабанах мотогондол и одной – к заднему кольцу моторамы.
