Вертолеты оборудованы такими электронными средствами защиты, как радарный предупреждающий сигнализатор APR-39(V)2 производства фирмы Northrop Grumman, система предупреждения о ракетном обстреле AAR-47(V)2 компании Alliant Techsystems, разбрасыватель ложных тепловых целей ALE-47 производства фирмы BAE Systems.
Основная цель программы модернизации — максимальная унификация двух моделей. Наряду с двигателями, приводами, рулевым и несущим винтами, обе машины оснащены одинаковыми комплексами авионики и электрического оборудования, гидравлической системой и органами управления. Хвостовая балка и все закрепляемые на ней элементы на обоих вертолетах полностью
Оба вертолета обладают качествами, необходимыми для летательных аппаратов корабельного базирования. Полуавтоматическое устройство складывания лопастей сокращает до минимума пространство, занимаемое машиной на палубе.
По утверждению специалистов компании Bell, новый несущий винт, изготовленный целиком из композитных материалов, содержит на 75 % меньше деталей, чем обычные четырехлопастные винты с шарнирами. Вместо этих шарниров использованы два одинаковых армированных стеклопластиковых торсиона, установленные крест-накрест. Такая конструкция позволяет увеличить угол взмаха лопасти и упростить процесс изготовления деталей. Четырехлопастный рулевой винт состоит из двух двухлопастных балок с титановыми креплениями и эластомерными шарнирами. И несущий, и рулевой винты снабжены противоизносными накладками на передней кромке. Назначенный срок службы лопастей несущего и рулевого винтов составляет 10000 часов.
В носовой части вертолета Zulu установлена поисково-прицельная система AAQ-30 Hawkee производства фирмы Lockheed Martin, включающая в себя гиростабилизированный инфракрасный датчик третьего поколения, цветную телевизионную камеру, способную выдавать изображение в условиях низкой освещенности, и безопасный для глаза оператора лазерный дальномер. Расстояние, на котором оснащенная светосильными оптическими приборами поисково-прицельная система способна осуществлять идентификацию целей, в три раза больше, чем у вертолета AH-1W. Такое увеличение дистанции стрельбы повышает живучесть вертолета и позволяет экипажам Zulu поражать цели, которые на вертолете Whiskey Cobra, возможно, и не удалось бы распознать.
Трехствольная 20-миллиметровая пушка на турели, установленная на вертолете, имеет три эксплуатационных режима (на одном из них повороты турели определяются положением нашлемного индикатора). Стрельбу из пушки могут производить оба члена экипажа, спусковые механизмы находятся на ручке циклического шага и на ручке управления поисково-прицельной системой.
Укороченные крылья вертолета Zulu (значительно большего размаха, чем у AH-1W) имеют шесть пилонов, что позволяет размещать на них самое разнообразное вооружение, в том числе ракеты Hellfire с лазерным наведением и Sidewinder с инфракрасным самонаведением, а также дополнительные топливные баки. Два основных топливных бака установлены внутри фюзеляжа, их общая емкость составляет 1560 л. Заправка летательного аппарата может производиться как самотеком, так и под давлением.
Вспомогательная силовая установка Hamilton Sundstrand приводится в действие с помощью батареи. ВСУ осуществляет подачу воздуха для запуска двигателей, а так же обеспечивает работу электрического генератора постоянного тока,
АН-1 Super Cobra

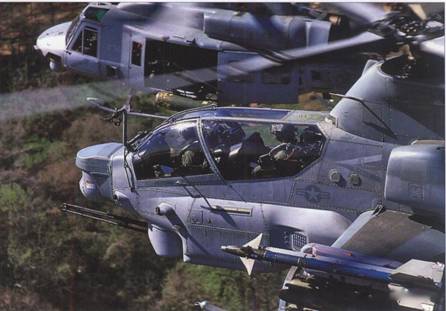

Вертолет AH-1Z совершил первый полет в 2000 году, а в следующем поднялся в небо UH-1Y. В программе первого этапа летных испытаний участвуют три вертолета Zulu и два Yankee.
В одном из испытательных полетов AH-1Z (по приглашению руководства Корпуса морской пехоты США) в качестве пилота принял участие корреспондент журнала Flight International Питер Грей. Своими впечатлениями он поделился с читателями журнала.
«Температура воздуха в день полета была 10 °C, скорость ветра — 18 м/с. Взлетный вес вертолета составил 7090 кг (включая горючее — 1270 кг, экипаж — 180 кг и испытательное оборудование — 60 кг), что на 1320 кг ниже максимального взлетного веса машины — 8410 кг.
На вертолете AH-1Z, в отличие от AH-1W Super Cobra, громоздкие приборные панели заменены жидкокристаллическим цветным многофункциональным дисплеем размерами 200x150 мм, отображающим полетную информацию, в том числе о работе всех критических систем, таких как двигатели, гидравлическая система и электрооборудование. В случае выхода из строя основного дисплея всю полетную информацию экипаж может получить с резервного.
На экране дисплея отображается цифровая подвижная карта, на которой содержится информация о поле боя (включая расположение огневых точек и зоны действия радиолокационных систем противника), подается информация о радарных, лазерных и ракетных угрозах. Индикатор вооружения графически отображает имеющееся на вертолете вооружение и демонстрирует возможности его использования, на индикаторе цели пилот может получить видео-, инфракрасное или цветное телевизионное изображение цели, а также информацию о ней.
Положение кресел в кабине пилотов практически не регулируется (возможна только регулировка расстояния до педалей), но в кресле можно устроиться достаточно удобно.
Концепция вертолетов Zulu и Yankee базируется на том, что пилоты должны иметь возможность делать практически все, не снимая рук с рукояток циклического и общего шага. Благодаря нашлемному индикатору, облегчающему ориентировку и управление вертолетом, эти возможности еще более расширяются. Экипаж может менять радиочастоты, выбирать и использовать вооружение и управлять вертолетом с помощью автоматической системы управления полетом непосредственно с ручек управления.
Кабина имеет хорошие боковой и задний обзоры, однако передний из-за невозможности регулировки вертикального положения кресла ограничен. При крутом заходе на посадку нужно отклонять нос вертолета в сторону, чтобы увидеть место приземления.
…Итак, о полете. Второй пилот запустил вспомогательную силовую установку, произвел несколько системных проверок и завел первый двигатель (это могут сделать оба члена экипажа, в отличие от запуска вертолета Whiskey Cobra), затем второй. Управление двигателями почти полностью цифровое и автоматическое.
