Вертолеты Том II

Ружицкий Евгений Иванович

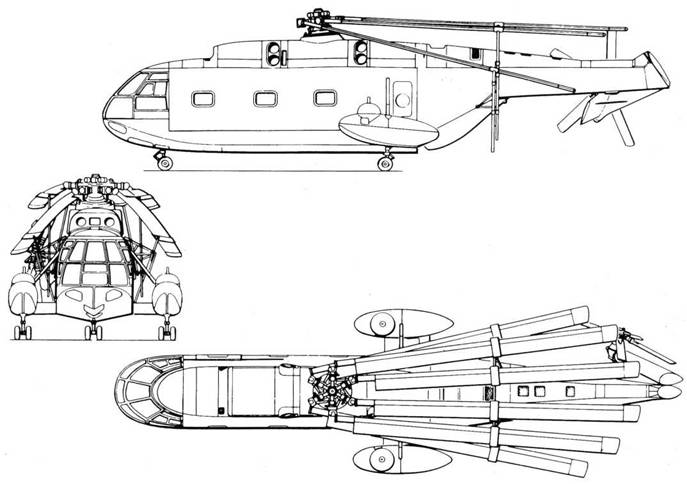

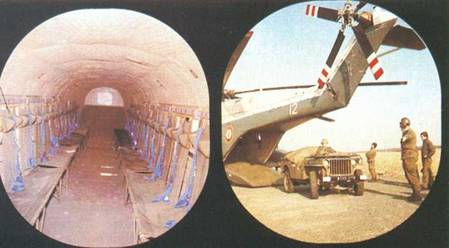

максимальная скороподъемность, м/с 12

статический потолок, м 2170

динамический потолок, м 3150

дальность полета, км 920

продолжительность полета, ч 4

АЭРОСПАСЬЯЛЬ AS.342 «ГАЗЕЛЬ»

ЛЕГКИЙ МНОГОЦЕЛЕВОЙ ВЕРТОЛЕТ

Легкий многоцелевой вертолет AS.341 «Газель»

Вертолет AS.342 является усовершенствованной

модификацией вертолета AS.341 с рулевым винтом «фенестрон» в кольцевом канале, разработанного на базе вертолетов AS.341 и «Алуэтт» II с обычным рулевым винтом.

Первый опытный вертолет AS. 341 с рулевым винтом «фенестрон» совершил первый полет в апреле 1963 г. Были построены четыре предсерийных вертолета, на одном из которых в мае 1971 г. установлен международный рекорд скорости – 310 км/ч. Серийное производство вертолетов AS.341 началось в 1969 г.; выпускались следующие модификации вертолета AS.341:

AS.341B, С, D и Е для армии, флота и ВВС Англии;

AS.341F-для армии Франции;

AS.341J – для гражданского применения.

Испытания вертолета AS.342 начались в 1973 г. Выпускались следующие модификации вертолета AS.342:

AS.342J – для гражданского применения; получил сертификат летной годности управления гражданской авиации Франции в апреле 1976 г. Поставки начались в 1977 г;

AS.342L -военный вариант вертолета AS 342;

AS.342L1 – основной военный вариант вертолета (модифицированный вариант вертолета AS. 342L);

AS.342M – для корпуса легкой армейской авиации Франции, выбран в качестве противотанкового вертолета; был запланирован выпуск 128 вертолетов. Поставки начались в 1980 г. и продолжались до 1985 г. Получил сертификат летной годности

FAA санитарный вариант вертолета.

По англо-французскому соглашению 1967 г. вертолеты «Газель» производились совместно с фирмой «Уэстленд» и строились по лицензии в Египте и Югославии. К началу 1990 1% серийное производство закончилось: поставлено для гражданских и военных целей 1223 вертолета «Газель» всех модификаций в 41 страну и дополнительно по лицензии построено 220 вертолетов в Югославии.

Вертолет AS.341 «Газель» для гражданского применения

КОНСТРУКЦИЯ. Вертолет выполнен по Одновинтовой схеме, с рулевым винтом «фенестрон», одним ГТД и лыжным шасси.

Фюзеляж цельнометаллический, типа полумонокок. Основным силовым элементом является жёсткая платформа, состоящая из двух продольных коробчатых лонжеронов и поперечных балок. К передней части платформы крепится фонарь остекления, к задней- хвостовая балка монококовой конструкции из алюминиевого сплава с обшивкой из слоистых панелей с сотовым заполнителем. На хвостовой балке установлены вертикальное оперение с рулевым винтом и стабилизатор. На платформе укреплена сварная рама из легкого сплава^ , к которой крепятся окна и двери кабина экипажа. К центральной части рамы, выполненной из легких слоистых панелей с сотовым заполнителем и содержащих багажный отсек и основной топливный бак, крепится главный редуктор. К задней части рамы, выполненной из

Легкий боевой вертолет AS.342 II с ПТУР «Хот»

КМ, крепятся

двигатель и хвостовая балка. Платформа для трансмиссии также выполнена из КМ. В кабине расположены два сиденья: спереди -для экипажа и общее сиденье, сзади-для трех пассажиров. С каждой стороны кабины имеется открывающаяся наружу дверь, сразу за которой, расположена открывающаяся во внутрь дополнительная грузовая дверь. В полу кабины площадью 1,5 м^2 , выполненном из слоистых панелей с сотовым заполнителем, имеются узлы для крепления груза. Доступ в багажное отделение осуществляется через заднюю перегородку или через вспомогательную дверь с правой стороны фюзеляжа. Кабина снабжена системой вентиляции, предусмотрена установка системы обогрева. Конструкция планера рассчитана на эксплуатацию в широком диапазоне температур: от -35 до +50 °С. В военном варианте предусмотрено бронирование кабины экипажа.

Вертикальное оперение стреловидное с несимметричным профилем, установленным под углом к продольной оси хвостовой балки, создает боковую силу в полете для уравновешивания реактивного крутящего момента.

Стабилизатор прямоугольной формы в плане с перевернутым профилем, размахом 1,93 м и площадью 1,8 м^2 . На концах стабилизатора установлены шайбы, имеющие стреловидность по передней кромке.

Шасси лыжное крепится к фюзеляжу с помощью изогнутых стальных труб. Стойки лыж снабжены обтекателями. В задней части каждой лыжи может бьггь установлено колесо. Предусмотрена возможность установки поплавкового шасси. Колея шасси 2 м.

Несущий винт трехлопастный с полужестким креплением лопастей. Втулка выполнена за одно целое с валом несущего винта,' имеет горизонтальные и осевые шарниры (вертикальные шарниры отсутствуют). Колебания лопастей в плоскости вращения ограничены упругими элементами, имеющими слоистую конструкцию из металла и силиконового эластомера. Лопасти прямоугольной формы в плане, выполнены из КМ и включают лонжерон, обшивку и сотовый заполнитель; могут вручную складываться для хранения. Хорда лопасти 0,3 м, профиль лопасти NACA 0,012, площадь лопасти 1,57 м^2 , окружная скорость концов лопастей 208 м/с. Тормоз несущего винта обычного типа.

Демонстрационный полет вертолетов «Газель» на авиакосмическом Салоне в Париже

Рулевой винт -вентилятор типа «фенестрон» диаметром 0,695 м, с жестким креплением лопастей, установлен в кольцевом канале в вертикальном оперении. Фенестрон имеет 13 цельнометаллических лопастей, штампованных из легкого сплава. В конструкции осевых шарниров втулки использованы самосмазывающиеся подшипники. Нагрузки от центробежных сил воспринимаются торсионами.

Силовая установка. Двигатель установлен сверху фюзеляжа позади кабины и закрыт обтекателем. На сопле двигателя установлен дефлектор, уменьшающий тепловое излучение вертолета. Сухая масса двигателя -160 кг.

Трансмиссия состоит из главного редуктора (редуктор двигателя и несущего винта), расположенного впереди двигателя над задней частью кабины, промежуточного редуктора, расположенного над двигателем, редуктора рулевого винта и соединительных валов.

Топливная система включает два топливных бака общей емкостью 545 л (один расположен под багажным отсеком). Предусмотрена установка дополнительного бака емкостью 200 л в задней части кабины в перегоночном варианте. Запас масла 14,6 л для двигателя и 3,5 л для редуктора.
