Построив 1619 вертолетов «Джет Рейнджер» II, фирма «Белл» вышла на рынок с еще более улучшенной моделью 206В-3 «Джет Рейнджер» III. Ее поставки начались в середине 1977 г. На нем установили двигатель Аллисон 250-С20В мощностью 420 л.с., в результате чего появился дополнительный запас мощности. На одном из вертолетов «Джет Рейнджер» III был установлен необычный мировой рекорд. С 5 августа 1982 г. по 22 июля 1983 г. австралийский бизнесмен и пилот- любитель Дик Смит впервые в мире совершил в одиночку кругосветный перелет на личном вертолете, носившем название «Острелиан Икспло- рер». Почти за год он преодолел расстояние 56665 км, в полтора раза превышающее длину экватора.
7 октября 1983 г. между фирмой «Белл»
Развивая успех вертолетов 206А/В «Джет Рейнджер», фирма «Белл» создала семиместную модель 206L «Лонг Рейнджер» с удлиненным фюзеляжем. По замыслу фирмы этот вертолет должен был заполнить образовавшийся пробел между пятиместным «Джет Рейнджером» и 15-местным вертолетом 205А-1. Впервые о проекте «Лонг Рейнджера» фирма объявила в сентябре 1973 г. За основу она взяла конструкцию вертолета «Джет Рейнджер» II, удлинив на 0,64 м фюзеляж и установив 420-сильный ГТД Аллисон 250-С20В. На этом вертолете «Белл» впервые применила свою запатентованную систему «Нода-Мэтик». С помощью этой системы удалось значительно снизить вибрацию и уровень шума в кабине. В дальнейшем «Нода-Мэтик» внедрили на вертолетах «Джет Рейнджер» II. Опытная машина 206L «Лонг Рейнджер» первый полет выполнила 11 сентября 1974 г., ее поставки начались в 1975 г. За счет удлинения фюзеляжа с каждого борта добавили по третьему окну (в передней части пассажирского отсека), а с левого борта появилась двухстворчатая дверь, облегчившая погрузочно- разгрузочные работы.
Совершенствование «Лонг Рейнджера» шло по тому же пути, что и «Джет Рейнджера», т. е. за счет установки более мощного двигателя и различных изменений в конструкции планера. Для начала в 1978 г. заказчики получили возможность покупать модель 206L-1 «Лонг Рейнджер» II. Этот вертолет, оснащенный одним ГТД Аллисон 250-С28В мощностью 500 л е., был сертифицирован 17 мая 1978 г. Машина имела несколько конструктивных отличий, включая несколько увеличенную по размерам кабину. В 1978 г. фирма «Белл» изготовила летающую лабораторию 206L-M, на которой проходили испытания четы- рехлопастные несущие винты сначала для многоцелевого вертолета Белл 412, а затем для легкой разведывательно-боевой машины OH-58D. К 1979 г. фирма довела ежегодное производство до 170 вертолетов семейства «Лонг Рейнджер». До конца 1980 г. было поставлено свыше 600 машин. В общей сложности было построено 787 вертолетов 206L и 206L-1.
В 1981 г. появился вертолет 206L-3 «Лонг Рейнджер» 111, ставший основной серийной моделью: их выпустили 612 штук. На смену «тройке» пришел «Лонг Рейнджер» IV («Модель 206L-4») до сих пор строящийся на заводе канадского отделения фирмы «Белл» в Мирабеле. Впервые об этом вертолете фирма объявила в марте 1992 г. От предыдущих моделей от отличался увеличенной взлетной массой, усиленной трансмиссией и возможностью перевозить более тяжелые грузы. К середине января 2007 г. было изготовлено более 1700 вертолетов семейства «Лонг Рейнджер».
В ответ на попытку малоизвестной фирмы «Тридэйр» разработать и выставить на рынок вертолет «Джемини» ST, представляющий собой
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Белл 206В-3 «Джет Рейнджер» III
Тип. Легкий многоцелевой вертолет
Силовая установка. 1 ГТД Аллисон 250-C20J взлетной мощностью 420 л.с., ограниченной трансмиссией 316 л.с.
Летные характеристики. Максимальная крейсерская скорость 215 км/ч на высоте 1525 м, эксплуатационный потолок 4115 м, дальность полета 730 км. Массы и нагрузки. Масса пустого вертолета 740 кг. максимальная взлетная масса 1620 кг (при наличии груза на внешней подвеске), платная нагрузка 600 кг (в санитарном варианте).
Размеры. Диаметр несущего винта 10.18 м, ометаемая площадь 81.1 м2, длина вертолета с вращающимися винтами 11.82 м, высота вертолета с вращающимися винтами 2.91 м. Число мест экипажа 1-2, пассажиров 3-4. В санитарном варианте возможно размещение одного санитара.

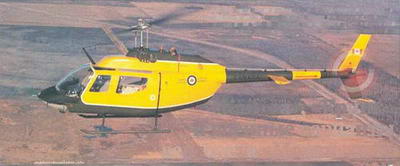

С1971 г. Канада получила 14 вертолетов С0Н-58А. Эти машины были позаимствованы из запасов армии США. Позднее в вооруженных силах Канады им дали обозначение СН-136. Усовершенствованные варианты СН-139, взятые в лизинг у ВВС Канады, сейчас используются в вертолетном училище
«Кайова», «Криик» и военные варианты вертолета «Модель 206»
По правде говоря, вертолет Белл 206 начал свою жизнь как военная машина, но быстро превратился в гражданский продукт. К моменту поступления на военную службу вертолет «Джет Рейнджер» имел огромный успех на рынке.
Когда в 1960 г. армия США разработала требования к легкому разведывательному вертолету LOH, фирма «Белл» представила на конкурс проект вертолета «Модель 206», получивший армейское обозначение YHO-4 (в 1962 г. после перехода на новую систему обозначений военной техники стал носить индекс ОН-4А). Соревнование выиграла фирма «Хьюз» со своим вертолетом «Модель 369» (YOH-6A), оказавшимся более компактным, легким и скоростным. Фирма «Белл», как уже мы знаем, превратила вертолет «Модель 206» в гражданский вариант 206А «Джет Рейнджер».
Первые «Джет Рейнджеры» появились в продаже в начале 1967 г., но на фирме «Белл» от планов создания их военных вариантов не отказались. Она провела мощную закулисную кампанию, чтобы заручиться политической поддержкой для военного вертолета, и это принесло свои плоды. В январе 1968 г. ВМС США выдали ей заказ на постройку легких учебно- тренировочных машин. Командование учебно-тренировочной авиации ВМС приобрело в общей сложности 40 вертолетов ТН-57А «Си Рейнджер», а устаревшие машины Белл ТН-13М («Модель 47») постепенно списало. Вертолет ТН-57А внешне ничем не отличался от гражданского 206А, на нем стоял тот же двигатель Аллисон 250-С18А. Разница состояла в том, что на морском варианте было установлено специфичное навигационное и радиосвязное оборудование, а управление было сдвоенным (на «Джет Рейнджере» сдвоенный комплекс управления устанавливался только по желанию покупателя). «Си Рейнджер» сыграл важную роль в истории фирмы «Белл». Он оказался достаточно успешным и до сих пор несет свою службу в американских ВМС. Однако в то время фирма «положила свой взгляд» на гораздо более крупный приз.
