• Транспортный уровень. Определяет характеристики передачи данных для прикладного уровня. Этот уровень содержит проверку целостности данных, порты источника и назначения, а также спецификации по разбиению данных приложения на пакеты (если прикладной уровень еще не выполнил это). Самыми распространенными протоколами транспортного уровня являются TCP (Transmission Control Protocol, протокол управления передачей) и UDP (User Datagram Protocol, протокол дейтаграмм пользователя). Транспортный уровень иногда также называют уровнем протоколов.
• Сетевой или интернет-уровень. Определяет,
• Физический уровень. Определяет, как необработанные данные передаются через физический посредник, например сеть Ethernet или модем. Иногда этот уровень называют связывающим уровнем или уровнем «хост-сеть».
Важно понимать структуру сетевого стека, поскольку данные должны пройти через эти уровни минимум дважды, прежде чем достигнут программу на месте назначения. Если, например, вы отправляете данные от хоста A к хосту B, как показано на рис. 9.1, байты покидают прикладной уровень хоста A и перемещаются через транспортный и сетевой уровни хоста A. Затем они попадают вниз, в физический посредник, передаются по нему, после чего поднимаются вверх через различные уровни до прикладного уровня хоста B очень сходным образом. Если что-либо отправляется на интернет-хост через маршрутизатор, то данные пройдут через некоторые (но, как правило, не все) уровни маршрутизатора и всего, что находится между ними.
Иногда уровни странным образом вклиниваются друг в друга, поскольку было бы неэффективно продвигаться по всем уровням последовательно. Например, устройства, которые исторически имели дело только с физическим уровнем, теперь иногда заглядывают в данные транспортного и интернет-уровней, чтобы быстро отфильтровать и проложить маршрут для данных. Не беспокойтесь об этом, пока вы изучаете основы.
Мы начнем с рассмотрения того, как компьютер с Linux подключается к сети, чтобы ответить на вопрос «куда?», поставленный в начале этой главы. Это самая нижняя часть стека — физический и сетевой уровни. Далее мы рассмотрим два верхних уровня, чтобы ответить на вопрос «что?».
примечание
Вы, наверное, слышали о другом наборе уровней, известном как модель OSI (Open Systems Interconnection Reference Model). Это модель сети, которая содержит семь уровней и часто используется при обучении и в разработке сетей, однако мы не будем рассматривать ее, поскольку вы будете напрямую работать с четырьмя уровнями, описанными здесь. Чтобы узнать об уровнях больше (и о сетях вообще), обратитесь к книге Эндрю С. Таненбаума (Andrew S. Tanenbaum) и Дэвида Дж. Уэзерола (David J. Wetherall) Computer Networks («Компьютерные сети»), 5-е издание (Prentice Hall, 2010).
9.3. Интернет-уровень
Вместо того чтобы начать с самого низа
Топология Интернета децентрализована; эта сеть составлена из более мелких сетей, называемых подсетями. Идея заключается в том, что все подсети каким-либо образом соединены между собой. Например, на рис. 9.1 локальная сеть обычно является единственной подсетью.
Хост может быть подключен к более чем одной подсети. Как вы видели в разделе 9.1, такой тип хоста называется маршрутизатором, если он может передавать данные из одной подсети в другую (еще один термин для маршрутизатора — шлюз). Рисунок 9.2 уточняет рис. 9.1 за счет идентификации локальной сети в качестве подсети, а также за счет добавления интернет-адресов для каждого хоста и для маршрутизатора. Маршрутизатор на этом рисунке обладает двумя адресами: 10.23.2.1 в локальной подсети, а также интернет-ссылкой (сейчас нам неважен адрес интернет-ссылки, поэтому она отмечена как «Адрес ссылки верхнего уровня»). Сначала мы рассмотрим адреса, а затем обозначение подсети.
Каждый интернет-хост обладает по крайней мере одним численным IP-адресом в виде a.b.c.d, например 10.23.2.37. Адрес в подобной записи называется четверкой чисел, разделенных точками. Если хост подключен к нескольким подсетям, у него есть хотя бы один IP-адрес для каждой подсети. Каждый IP-адрес хоста должен быть уникальным для сети Интернет в целом, однако, как вы увидите позже, частные сети и преобразование сетевых адресов (NAT) могут вызвать небольшую путаницу.
примечание
С технической точки зрения IP-адрес состоит из 4 байт (или 32 бит), abcd. Байты a и d являются числами от 1 до 254, а байты b и c — числами от 0 до 255. Компьютер обрабатывает IP-адреса в виде «сырых» байтов. Тем не менее человеку намного проще читать и записывать адрес в виде четверки чисел, разделенных точками, вроде 10.23.2.37, а не в виде неприглядного шестнадцатеричного числа 0x0A170225.

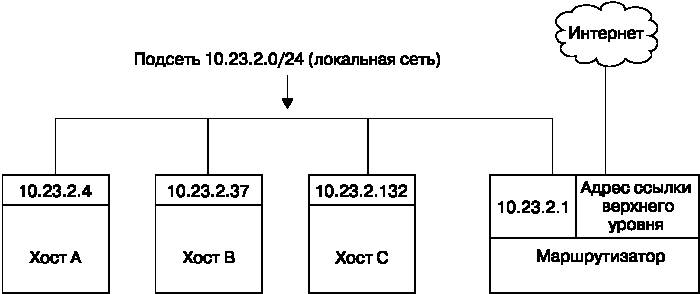

Рис. 9.2. Сеть с IP-адресами
IP-адреса напоминают почтовые адреса. Чтобы взаимодействовать с другим хостом, ваш компьютер должен знать IP-адрес этого хоста. Посмотрим на адреса в вашем компьютере.
9.3.1. Просмотр IP-адресов компьютера
У одного хоста может быть несколько IP-адресов. Чтобы увидеть адреса, которые активны на вашем компьютере с Linux, запустите такую команду:
$ ifconfig
Результат вывода окажется, вероятно, довольно обширным, но он должен содержать нечто подобное:
