Кроме того, затрата сил при использовании трубореза значительно ниже, чем потребовала бы работа обычной ножовкой.
Место, на котором будет сделан разрез, предварительно поливают маслом или водой. Затем трубу вставляют в корпус трубореза, начинают вращать рукоятку до тех пор, пока ролик-резак не соприкоснется с трубой, и за-кручивают еще немного, чтобы ролик врезался в трубу.
Труборез двигают поступательным движением назад-вперед, повторяя процедуру, пока труба не будет полностью разрезана.
Однако наиболее пригодным инструментом для резки труб
Угломер
Этот инструмент предназначен для измерения угла детали и представляет собой полудиск со шкалой. К угломеру с помощью стопорного винта прикреплен передвижной сектор, на который нанесен нониус, и линейка. Еще одна съемная линейка и угольник крепятся к по-движному сектору.
Измерение проводят следующим образом: деталь прикладывают одной стороной к съемной линейке угломера, передвижную линейку сдвигают таким образом, чтобы между сторонами линеек и деталью была небольшая щель. Затем передвижной сектор закрепляют стопорным винтом и определяют размер сначала по измерительной шкале, а после этого – по нониусу.
Уровень
Все трубопроводы прокладывают с определенным уклоном, проконтролировать правильность которого можно с помощью уровня.
Этот инструмент представляет собой металличе-ский или деревянный брусок, в середине которого установлена стеклянная трубка, заполненная водой и герметично закрытая.
В воде имеется пузырек, находящийся в центре. Если уровень уложить на трубу, пузырек воздуха в трубке смещается. Это показывает, в какую сторону направлен угол наклона. Линейка помогает определить уклон.
С помощью уровня можно проложить водопровод не только в доме, но и на приусадебном участке.
Фитинги
Это специальная соединительная арматура, необходимая при прокладывании водопровода. Фитинги необходимы при сборке отдельных участков трубопровода, для временной заглушки концов, соединения труб разного диаметра и устройства ответвлений.
Таким образом, соединительные фасонные части (фитинги) являются наиболее важными элементами трубопровода. Они могут быть изготовлены из стали или ковкого чугуна.
Фитинги, выполненные из ковкого чугуна, имеют утолщения-буртики по краям. Муфты, изготовленные из чугуна, снабжены продольными ребрами.
Разница в материале принципиального значения не имеет, однако, покупая набор тройников, муфт и прочих фасонных частей, следует учитывать, что стальные фитинги могут быть изготовлены в любой полукустарной мастерской.
При покупке фитингов следует учитывать, что их торцы должны быть ровными и строго перпендикулярными к оси изделия, а резьба – чистой, без рванин и заусенцев.
Циркуль
Это разметочный инструмент, который применяют для измерения длины на чертежах, деления углов, прямых линий для вычерчивания окружностей, построения перпендикуляров. Циркули бывают разных размеров.
Чертилка
Это
Диаметр инструмента не превышает 5–6 мм, длина обычно составляет 20 см. Один конец чертилки остро заточен. В последнее время часто встречаются чертилки со вставной иглой, которую можно сделать в домашних условиях. Для этого за основу берут отвертку со сменными насадками. Вместо насадки вставляют заточенный стальной стержень.
Нередко можно встретить чертилки, у которых с двух концов вставлены стальные стержни, заточенные под разными углами. Обычно у таких инструментов один стержень согнут под углом 90°.
Если возникает необходимость в инструменте, который оставляет при разметке следы, но не делает рисок, применяют латунную чертилку. Для удобства при работе среднюю часть инструмента делают утолщенной, покрывая накаткой.
Шабер
Этот инструмент используют для подгонки и обеспечения более плотного прилегания деталей при сборке. Выполнение работы с помощью шабера называется шабрением.
Шаберы представляют собой толстый стержень с разной рабочей поверхностью: плоской – для предварительного шабрения, двугранной, трехгранной и фасонной – для работы в труднодоступных местах.
Изготавливают шаберы из твердых сплавов, однако встречаются шаберы и со вставной пластинкой из твердого сплава. Как и все рубяще-режущие инструменты, шаберы по мере необходимости следует затачивать. Для этого используют точильные станки, предварительно смазанные пастой из наждачного порошка.
Штангенциркуль
Это наиболее часто используемый измерительный инструмент, представляющий собой негнущуюся металлическую линейку (штангу) с ценой деления 0,5 мм (рис. 13).

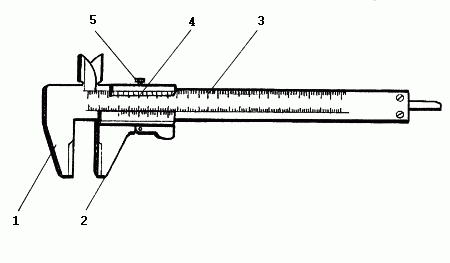

Рис. 13. Штангенциркуль: 1 – измерительные губки; 2 – рамка; 3 – штанга; 4 – нониус; 5 – стопорный винт
На верхней части линейки имеются 2 измерительные губки, на передней прикреплена металлическая рамка, которая перемещается вдоль штанги. На линейку также нанесена измерительная шкала с ценой деления 0,02 мм.
Кроме того, на рамке расположены 2 губки. Перемещение рамки по линейке во время измерения можно остановить с помощью винтика. Таким способом фиксируют полученный размер.
Щетки
Щетки изготавливают из различной проволоки и применяют для очистки деталей от окалины, краски, шпатлевки. Размер щеток может быть разным – от 30 до 500 мм.
При выборе щеток нужно помнить, что чем толще проволока, из которой они изготовлены, тем более грубой получится обрабатываемая поверхность.
