Экипаж насчитывал 44–52 человека.
Габариты лодки (длина/наибольшая ширина/осадка): 67,1 х 6,2 х 4,8 м.
Водоизмещение (в надводном/подводном положении): 769/871 т.
Максимальная скорость в надводном положении — 17,7 узла, в подводном — 7,6 узла.
Надводный радиус действия — 12 040 миль.
На вооружении находились 14 торпед, одно 88-мм орудие, количество зениток варьировалось.
Глубина погружения (максимальная рабочая/предельная): 230/295 м.

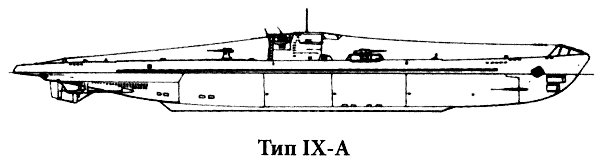

< image l:href="#"/>Лодки типа IX-A
Было построено 8 субмарин: U-37 — U-44.
Экипаж насчитывал 48 человек.
Габариты лодки (длина/наибольшая ширина /осадка): 76,6 х 6,51 х 4,7 м.
Водоизмещение (в надводном/подводном положении): 1032/1152 т.
Максимальная скорость в надводном положении — 18,2 узла, в подводном — 7,7 узла.
Надводный радиус действия — 10 500 миль.
На вооружении находились 22 торпеды или 66 мин, палубное 105-мм орудие, одно зенитное 37-мм орудие, одно зенитное 20-мм орудие.
Глубина погружения (максимальная рабочая/предельная): 230/295 м.

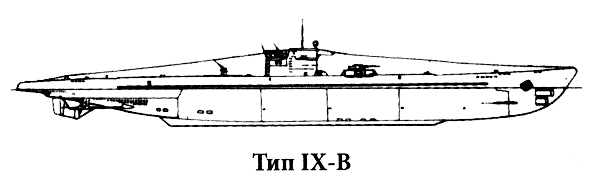

Лодки типа IX-B во многом были идентичны субмаринам типа IX-A, отличаясь в первую очередь большим запасом топлива и, соответственно, дальностью плавания в надводном положении.
Было построено 14 субмарин: U-64, U-65, U-103 — U-111, U-122 — U-124.
Экипаж насчитывал 48 человек.
Габариты лодки (длина/наибольшая ширина/осадка): 76,5 х 6,8 х 4,7 м.
Максимальная скорость в надводном положении — 18,2 узла, в подводном — 7,3 узла.
Водоизмещение (в надводном/подводном положении): 1058/1178 т (или 1054/1159 т).
Надводный радиус действия — 8700 миль.
На вооружении находились 22 торпеды или 66 мин, одно палубное 105-мм орудие, одно зенитное 37-мм орудие, одно зенитное 20-мм орудие.
Глубина погружения (максимальная рабочая/предельная): 230/295 м.

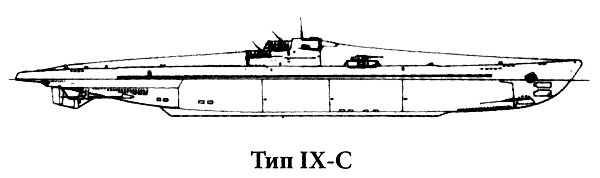

Лодки типа IX-C имели большую длину по сравнению с предыдущими модификациями.
Было построено 54 субмарины: U-66 — U-68, U-125 — U-131, U-153 — U-166, U-171 — U-176, U-501 — U-524. Экипаж насчитывал 48 человек.
Габариты лодки (длина/наибольшая ширина/осадка): 76,76 х 6,78 х 4,7 м.
Водоизмещение (в надводном/подводном положении): 1138/1232 т (часто 1120/1232 т).
Максимальная скорость в надводном положении — 18,3 узла, в подводном — 7,3 узла.
Надводный радиус действия — 11 000 миль.
На вооружении находились 22 торпеды или 66 мин, одно палубное 105-мм орудие, одно зенитное 37-мм орудие, одно 20-мм орудие.
Глубина погружения (максимальная

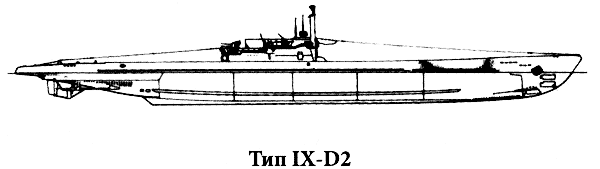

Лодки типа IX-D2 обладали самой большой во флоте Третьего рейха дальностью плавания.
Было построено 28 субмарин: U-177 — U-179, U-181, U-182, U-196 — U-199, U-200, U-847 — U-852, U-859 — U-864, U-871 — U-876.
Экипаж насчитывал 55 человек (в дальних походах — 61).
Габариты лодки (длина/наибольшая ширина /осадка): 87,6 х 7,5 х 5,35 м.
Водоизмещение (в надводном/подводном положении): 1616/1804 т.
Максимальная скорость в надводном положении — 19,2 узла, в подводном — 6,9 узла.
Надводный радиус действия — 23 700 миль.
На вооружении находились 24 торпеды или 72 мины, одно палубное 105-мм орудие, одно зенитное 37-мм орудие, две сдвоенные 20-мм пушки.
Глубина погружения (максимальная рабочая/предельная): 230/295 м.
Лодки типа XIV («Milchkuh» — «дойная корова») — дальнейшая разработка типа IX-D, были способны перевозить свыше 423 т дополнительного топлива, а также 4 торпеды и довольно большой запас продовольствия, в том числе на борту субмарин была даже собственная пекарня.
Было построено 10 субмарин: U-459 — U-464, U-487 — U-490.
Экипаж насчитывал 53–60 человек.
Габариты лодки (длина/наибольшая ширина/осадка): 67,1 х 9,35 х 6,5 м.
Водоизмещение (в надводном/подводном положении): 1668/1932 т.
Максимальная скорость в надводном положении — 14,9 узла, в подводном — 6,2 узла.
Надводный радиус действия — 12 350 миль.
На вооружении находились лишь два зенитных 37-мм орудия и одно зенитное 20-мм орудие, торпед не имели.
Глубина погружения (максимальная рабочая/предельная): 230/295 м.
Лодки типа XXI являлись первыми сверхсовременными субмаринами, при серийном производстве которых использовались готовые модули. В этих субмаринах были установлены системы кондиционирования воздуха и удаления отбросов.
Было построено 118 субмарин: U-2501 — U-2536, U-2538 — U-2546, U-2548, U-2551, U-2552, U-3001 — U-3035, U-3037 — U-3041, U-3044, U-3501 — U-3530. На момент окончания войны в боевой готовности было 4 лодки этого типа.
Экипаж насчитывал 57–58 человек.
Габариты лодки (длина/наибольшая ширина/осадка): 76,7 х 7,7 х 6,68 м.
Водоизмещение (в надводном/подводном положении): 1621/1819 т, с полной загрузкой — 1621/2114 т.
Максимальная скорость в надводном положении — 15,6 узла, в подводном — 17,2 узла. Впервые была достигнута столь высокая скорость лодки в подводном положении.
