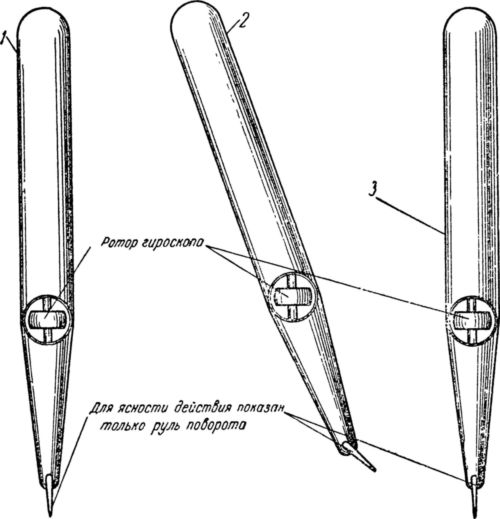

Рис. 23. Схема действия гироскопа в торпеде. 1 — торпеда идет на цель; 2 — торпеда отклонилась от заданного курса; 3 — торпеда снова легла на прежний курс.
Кольцо гироскопа связано с клапаном — золотником, через который подается воздух к механизму управления вертикальным рулем. В тот момент, когда торпеда под влиянием внешних сил, изменив направление, как бы поворачивается вокруг гироскопа, сохранившего свое первоначальное положение (рис. 23, 2), в механизм управления вертикальным рулем поступает сжатый воздух. Под влиянием его вертикальный руль устанавливается таким образом,
Замечательное свойство быстро вращающегося гироскопа сохранять неизменным свое положение в пространстве широко применяется и в авиации.
Слепой полет
Пройти по прямой линии с завязанными глазами невозможно. Идущий постепенно заворачивает в сторону. На одном большом аэродроме в 1926 г. летчики пытались с завязанными глазами управлять автомобилем. Совершив в пути несколько поворотов, автомобиль начинал двигаться по спирали.
Разумеется, никто всерьез не станет управлять автомобилем или самолетом с завязанными глазами. Но представим себе полет в тумане, в сплошной облачности, когда самолет словно погружен в молоко или окутан непроницаемой пеленой. Чем отличается такой полет от путешествия человека с завязанными глазами? Полет в тумане, сплошной облачности недаром называют слепым полетом.
Даже птицы не могут летать, не видя Земли. Они не обладают какими-то особыми «летными качествами». Выпущенная в полет с завязанными глазами или в сплошном тумане, птица немедленно переходит в штопор либо беспорядочно падает.
Что же получится, если самолет встретит на своем пути сплошную облачность или туман и будет вынужден в таких условиях продолжать полет? Отличается ли человек от птицы, оказавшись в таких условиях? Может ли он руководствоваться своими ощущениями?
Чтобы получить ответ на эти вопросы, обратимся к нескольким примерам.
В некоторых парках культуры и отдыха имеется аттракцион «вертящаяся комната». Любители острых ощущений, входя в такую комнату, садятся на качели. Качели слегка раскачиваются, после чего включается двигатель, вращающий стены комнаты. Сидящим в качелях кажется, что вращаются не стены, а они сами и что в некоторые моменты времени качели занимают положение Б, показанное на рисунке 24.

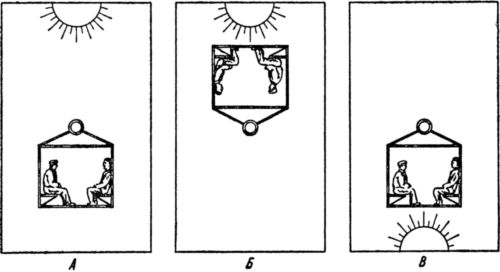

Рис. 24. Вращающаяся комната.
На самом деле посетители не совершают головокружительного переворота ногами к потолку, а спокойно сидят в почти неподвижных качелях. Просто комната расположилась иначе, чем было до этого (положение В на рис. 24).
Еще более сильное ощущение можно испытать в непрозрачном вращающемся шаре. Предположим, что в нем находятся два человека, как изображено на рис. 25, А.

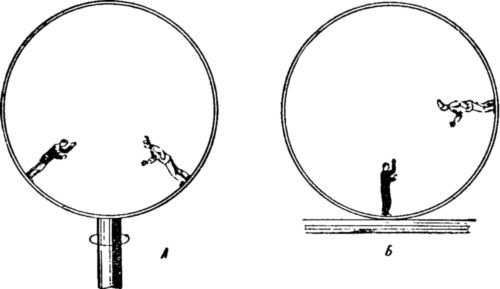

Рис. 25. Что происходит в действительности и что кажется людям в закрытом вертящемся шаре.
К немалому изумлению находящихся в шаре, каждому кажется, что его сосед прилип где-то на вертикальной стене, словно муха (рис. 25, Б).
Приведенные примеры наглядно показывают, что доверять ощущениям нельзя. Но, может быть, к летчикам это не относится?
Обратимся к рассказу одного американского летчика о том, что случилось с ним при полете в облаках.
«Оторвавшись от аэродрома, мы поднялись на высоту тысяча восемьсот футов (550 м), где вошли в грозовые тучи, сквозь которые я намеревался пройти вверх. Я попытался это сделать и, поднявшись приблизительно в пять минут
Доверять ощущениям в слепом полете ни в коем случае нельзя. Единственное средство для успешного слепого полета — специальные приборы.
Безошибочно совершать полеты в любую погоду, уверенно управлять самолетом в любой обстановке, точно знать положение самолета в пространстве помогают многие приборы. Принцип действия большинства из них основан на замечательных свойствах гироскопа. Одним из таких приборов является авиагоризонт. Без него даже в ясную ночь, когда видна Земля, недопустим полет на скоростном самолете. Этот прибор совершеннее обычного искусственного горизонта и устроен несколько иначе.
Мы уже говорили, что применять на самолете отвес с грузом невозможно.
На стоянке шнурок с отвесом будет, вообще говоря, направлен к центру Земли, то есть по направлению истинной вертикали, которая всегда перпендикулярна плоскости горизонта. В полете же отвес может занимать относительно плоскости горизонта самые различные положения. Человек, находящийся в самолете, ощущает действие силы тяжести примерно в том же направлении, что и отвес (рис. 26).

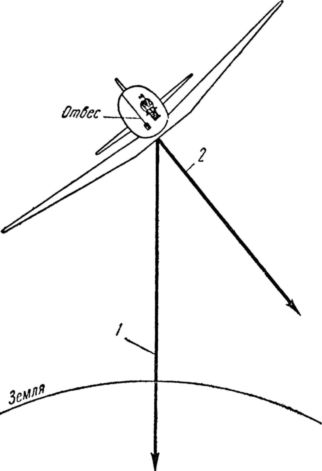

Рис. 26. Направление кажущейся вертикали на самолете, совершающем вираж. 1 — направление силы тяжести на Земле — направление истинной вертикали, 2 — направление силы тяжести, ощущаемой человеком, и направление отвеса в полете при вираже — направление кажущейся вертикали.
Такое направление называют кажущейся вертикалью.
Ясно, что наши ощущения и даже простейшие устройства, вроде отвеса, совершенно непригодны для определения истинной вертикали и горизонта на летящем самолете. Эта задача легко разрешима при помощи гироскопа. Ось гироскопа, как мы знаем, может располагаться по линии истинной вертикали — к центру Земли (рис. 27).

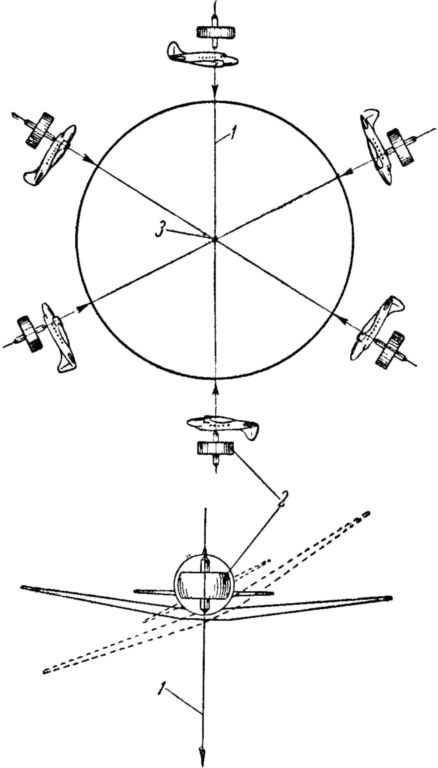

Рис. 27. Положение оси ротора гироскопа в авиагоризонте самолета. 1 — направление истинной вертикали указано стрелкой; 2 — независимо от крена самолета ось гироскопа в авиагоризонте всегда направлена по линии истинной вертикали к центру Земли; 3 — центр Земли.
Такой гироскоп и применяется в авиагоризонте (рис. 28).

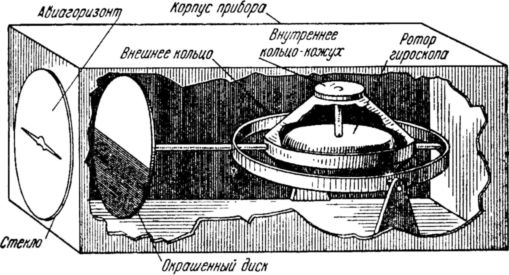

Рис. 28. Схема авиагоризонта.
Корпус прибора жестко крепится к приборной доске самолета. Круглое отверстие в передней стенке корпуса закрыто стеклом. На стекле нарисован горизонтальный силуэт самолета, летящего вперед от смотрящего на прибор. За стеклом находится круглый диск. Верхняя половина диска окрашена в голубой или белый цвет, а нижняя — в серый или черный. Горизонтальная линия, разделяющая верхнюю и нижнюю половины, представляет линию горизонта.
