Сегодня в ТРИЗ активно развивается новое направление, получившее название «управляемая эволюция» (Directed evolution). Важной частью «управляемой эволюции» является специальный «банк эволюционных возможностей (альтернатив)». Это – очень близко к «магазину целей».
Мы сегодня умышленно устроили небольшую провокацию с «вечным двигателем» – хотели посмотреть реакцию ребят. Слава Богу, она была вполне разумной. Нам ведь неоднократно приходилось сталкиваться с, мягко говоря, «странными персонажами», одержимыми «идеей фикс» – изобретателями вечного двигателя, безопорного движения, энергии эфира и т. п. Большинство из них
День двенадцатый
Веполи – друзья и враги
Занятие началось с общего шума. Ребята выкрикивали решения задач, которые были предложены им вчера. Но мы пресекли шум и потребовали, чтобы они обосновали свои предложения. Дело в том, что при обучении методике изобретательства очень важно приучить к тому, что нужно не угадывать решение, а работать по установленным «правилам».
Давайте вспомним задачу 31 про крепление переносной лампы к днищу автомобиля.
Ребята рисуют веполи. В1 – днище автомобиля, B2 – лампа. Построили комплексный веполь – ввели в В2 магнит – В3 и магнитное поле. Теперь лампу легко прикрепить в любом месте, и руки свободны.
А как решили задачу 32 про сверление слюды?
Для того чтобы слюда (В1) не расслаивалась, ввели В2 – воду и тепловое поле – замораживание.
А задача 33 про очистку яиц от грязи?
Усовершенствовать очистку яиц просто: нужно ввести ферромагнитный порошок и вращающееся магнитное поле, создающее вихри порошка, которые и будут чистить яйца.
А как быть с пчелами, которые плохо собирают пыльцу, в задаче 34?
Для повышения эффективности сбора пыльцы пчел можно зарядить электрическим зарядом, чтобы пыльца лучше прилипала.
Во всех задачах ребята вышли на контрольные ответы, то есть на решения, которые ранее были признаны изобретениями. Правда, они немного сомневались насчет пчел, но мы показали им описание изобретения. Предлагаем новую задачу.
На тепловых станциях используют уловители золы. В специальную трубу подают горячие газы из топки, где сгорает топливо, и туда же впрыскивают воду. В трубе получается смесь газа, воды, водяного пара и золы, а также продуктов соединения топочных газов с водой, например серная кислота и разные соли. Поток этой смеси со скоростью около 100 метров в секунду бьет в стенки стальной трубы, которая от этого быстро изнашивается. Как увеличить срок службы золоуловителей?

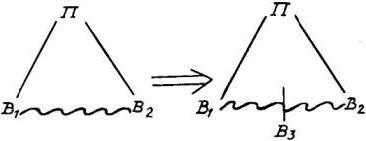

Все строят вепольную схему исходной ситуации. В1 – стенка, В2 – смесь, есть и поле П – вредное действие смеси на стенку. Получается, что веполь уже есть. И называется он вредным. Чтобы решить задачу, его нужно разрушить. В ТРИЗ есть несколько способов разрушения вредного веполя. Самый простой – ввести между инструментом и изделием какое-то третье вещество – защитник:
– А
– У трубы ресурсов мало, только металл.
– Зато у потока ресурсов хоть отбавляй:
• вещественные – вода, зола, всякие соли, а также газы;
• энергетические – тепло, давление, скорость потока.
– Есть еще один аргумент в пользу потока – это «инструмент», его ресурсы выгоднее использовать в первую очередь.
– Можно использовать воду! – у Миши есть решение. – Если сильно охладить стенки трубы, то на них будет нарастать слой льда. Он и будет защитником.
Неожиданно возражает Таня:
– Нет, лед – это плохо, ведь у нас нет среди ресурсов холода. А тепла много. Если трубы нагреть, то на стенках будет оседать накипь, как в чайнике!
– Отличное решение! Когда несколько лет назад работник тепловой станции, решавший эту задачу вместе со специалистами по ТРИЗ, вышел на него, он застыл, как от удара. Оказалось, что у них на станции иногда бывало, что при случайном перегреве потока на стенках откладывалась накипь. Но ее счищали! И не догадывались, что она может быть полезной.
Мелкие металлические шарики (гранулы) изготавливают, разбрызгивая расплавленный металл. Капли падают в воду и застывают. Но горячие капли, попав в воду, часто разрушаются из-за термических напряжений при резком охлаждении, и вместо гранул получается песок, что очень нежелательно. Как быть?
Снова вредный веполь: В1 – капля, B2 – вода, П – вредное поле взаимодействия капли и воды. Для разрушения нужно ввести В3 – модификацию имеющихся ресурсов. Что у нас есть?
– Вода! И еще воздух!
– А что нам нужно?
– Замедлить охлаждение. В3 должно быть что-то, что охлаждает капли медленнее, чем вода. И это В3 должно получаться из воды или воздуха.
– Из воды и воздуха можно сделать пену! Надо только добавить в воду немного мыла и пустить воздух.
Да, именно так мы и решили эту задачу, которую много лет не могли решить на металлургическом комбинате. В пене мало воды, поэтому, пролетая через пену, капли охлаждаются постепенно.
Для экономного полива воду нужно очень мелко распылять. Но вылетающие из распылителя мельчайшие капельки слипаются друг с другом, при этом образуются крупные капли, что нежелательно. Как быть?
Веполь, конечно, вредный: В1 – одна капелька, B2 – другая, П – вредное «поле слипания». Как его разрушить?
– Нужно что-то ввести между капельками, чтобы они не липли друг к другу. У нас только капли и воздух. Пена не годится, ею капельки не покроешь, да и неизвестно, помешает ли она слипанию.
– Действительно, с введением модификации у нас не получается. В таких случаях применяют второй способ разрушения вредных веполей – вводят поле, противодействующее вредному:
