Воздушная мощь — решающая сила в Корее
Шрифт:

Четыре электростанции Фусенского каскада питались водой от трех расположенных на реке Пученгон водохранилищ на западном плато центрального горного хребта. Фусенское водохранилище, крупнейшее из трех, расположено ближе всех к водоразделу, и при низком уровне воды в него накачивалась двумя насосными станциями вода из двух других водохранилищ, расположенных ниже по течению реки. Вода из этого водохранилища поступала под давлением по одному из крупнейших в мире бетонному туннелю диаметром 3,7 м и длиной 26,5 км, проложенному через водораздел, в головной резервуар, расположенный над электростанцией № 1. Из резервуара вода по четырем турбинным трубопроводам длиной 2,8 км поступала к четырем турбогенераторам электростанции. Из отводящего канала Фусенской электростанции № 1 вода по закрытым туннелям

и трубопроводам подводилась ко второй, третьей и четвертой электростанциям, расположенным на расстояниях соответственно 4,8, 11,2 и 19,2 км ниже по склону от электростанции № 1, и наконец стекала в реку Сончонган у Синхына. Девять генераторов Фусенского каскада имели общую мощность 230 000 квт, однако в начале корейской войны, по расчетам, она не превышала 80000 квт. Несколько линий электропередач соединяли электростанции Фусенского каскада с промышленным районом Хамхын — Хыннам, откуда энергия поступала в восточную сеть, обслуживающую прибрежные районы до границы с СССР и Маньчжурией. От Аочжидонга линия электропередачи шла на юг к Вонсану и от него на запад к Пхеньяну, где она соединялась с линией электропередачи от электростанции Супхун, то есть с западной сетью.

Неудачное проектирование обусловило необходимость поднимать воду из двух нижних водохранилищ в большое Фусенское водохранилище с помощью насосных станций. Пять насосов мощностью по 2500 л. с., применявшихся для подъема воды на 120 м, потребляли почти всю электроэнергию, вырабатываемую электростанциями № 3 и 4.

Кёсенский каскад гидроэлектростанций

Строительство Кёсенского каскада гидроэлектрических станций на восточном побережье было начато японцами еще до окончания строительства Чанчжинского каскада. Крупнейший из трех Кёсенский каскад состоял из четырех водохранилищ, четырех гидроэлектростанций и сети соединительных туннелей, аналогичных по схеме и конструкции чанчжинским. Каскад имел проектную мощность 394 000 квт.

Кёсенские водохранилища расположены каскадом по склонам гор, и вода из всех четырех водохранилищ может поступать к любой из четырех станций. Вследствие большого запаса воды на каждой станции установлено по четыре генератора, вырабатывавших ток напряжением 11 000 в и частотой 60 гц. Таким образом, этот каскад имеет 16 генераторов, тогда как Чанчжинский — только 14, а Фусенский — всего 9. По большим туннелям и каналам вода направлялась вниз на расстояния от 14,4 до 17,6 км по склонам гор от одной станции к другой. В 1947 году выработка электроэнергии Кёсенского каскада составляла 50–75 % проектной мощности.

Чанчжинский каскад гидроэлектростанций

Вторым из основных каскадов гидроэлектрических станций является Чанчжинский каскад, расположенный к западу от Фусенского каскада на реке Чанчжинган. Каскад был построен японцами в 1930 году с целью удовлетворения острой потребности в электроэнергии быстро развивающейся промышленности на восточном побережье Кореи. Чанчжинский каскад был более крупным и более современным, чем Фусенский. Два водохранилища питали 4 гидроэлектрические станции. Чанчжинское водохранилище — место жестоких боев осенью 1950 года — является вторым крупнейшим внутренним водоемом в Корее. Как и в Фусенском каскаде, 4 гидроэлектростанции расположены ступенями на восточном склоне гор, в то время как водохранилища расположены по другую сторону водораздела. Генераторы гидроэлектростанций имели общую проектную мощность 300 000 квт. К началу войны выработка электроэнергии составляла, по расчетам, приблизительно 150000 квт.

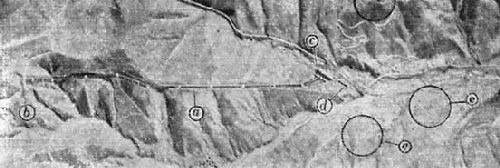

Рис. 51. На аэрофотоснимке показана электростанция № 1 Чанчжинского каска да, имеющая проектную мощность 144000 квт. Видны четыре 1, 5 и 1,8-метровых трубопровода а длиной 1725 м, идущих от резервуара в к зданию электростанции с. Вода подводится от Чанчжинского водохранилища к резервуару (расстояние 23,7 км), а затем по трубопроводам к турбинам, приводящим в движенце генераторы, вырабатывающие ток частотой 60 гц и напряжением 10 500 в. Трансформаторная площадка d расположена рядом с машинным зданием электростанции. Чанчжинская электростанция № 1 защищалась по крайней мере 5
батареями е крупнокалиберной зенитной артиллерии.

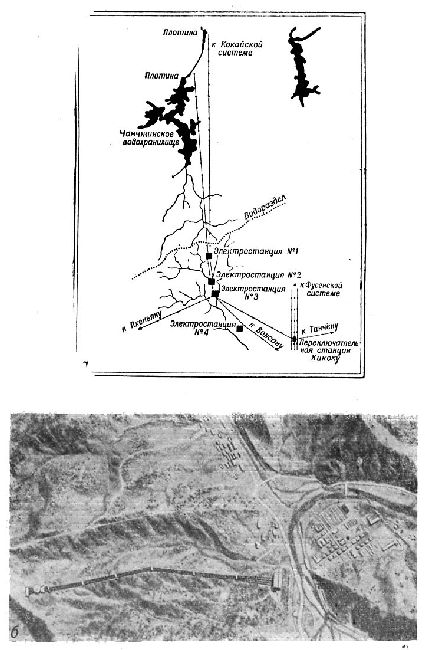

Рис. 52. Схема Чанчжинского каскада (а). Чанчжинская электростанция № 2 (б), расположена ниже электростанции № 1, приблизительно в 6,5 км от нее но восточному склону. Вода, отработавшая на электростанции № 1, подводится под давлением по тоннелю длиной 5,6 км к резервуару, показанному в левом нижнем углу аэрофотоснимка. Четыре трубопровода подводят воду вниз по склону к турбинам электростанции, которые приводят во вращение 4 вертикально расположенных генератора мощностью 31 111 ква каждый. Трансформаторная площадка расположена перед зданием электростанции. Проектная мощность этой станции 106000 квт.

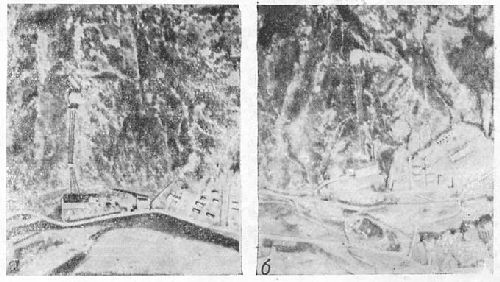

Рис. 53. Вода от Чанчжинской электростанции № 2 подводится на расстоянии 4 км к электростанции № 3 (а). По турбинным трубопроводам вода подается к 3 турбинам, приводящим в действие генераторы мощностью по 15500 ква каждый. Трансформаторная площадка расположена справа от здания электростанции. Проектная мощность электростанции № 3–42 000 квт. Последней из станций Чанчжинского каскада является электростанция № 4 (б). По 3 трубопроводам вода поступает к 3 турбинам генераторов мощностью по 13 500 ква каждый. Трансформаторная площадка расположена перед зданием электростанции. Проектная мощность электростанции № 4–34 200 квт.
Другие системы гидроэлектростанции

Другие системы гидроэлектростанций в Северной Корее включают Конгосанскую систему, расположенную к югу от Вонсана, Фунейскую систему вблизи Мунсанских металлургических заводов в районе реки Тумен, а также неоконченные постройкой Сейтосуйскую систему около Ченгчжина и Кокайскую на севере центральной части Кореи. Эти системы строились с целью снабжения электроэнергией местных потребителей. Они были несравненно меньше по мощности Фусенского, Чанчжинского и Кёсенского каскадов и не имели существенного значения в общем балансе электроснабжения.

Гидроэлектростанция Супхун (западная сеть)

Наиболее важным гидроэлектрическим сооружением в Корее была гидроэлектростанция в Супхундоне, представляющая собой хорошо спроектированное современное сооружение, при создании которого учтены последние достижения гидротехники. Строительство электростанции Супхун было закончено японской компанией азотных удобрений в 1945 году. Она расположена на реке Ялуцзян около 50 км севернее Аньдуна (Маньчжурия). Электростанция построена в связи с планом расширения производства военной продукции. Перед началом воздушных налетов ВВС Объединенных Наций эта гидроэлектростанция была крупнейшей на востоке и четвертой по величине в мире. В отличие от каскадов гидроэлектростанций на восточном побережье электростанция Супхун имела подпорную плотину с примыкающим к ней зданием электростанции. Гидравлическое давление зависит в этом случае от громадного объема водохранилища, а не от динамического давления небольших объемов воды, стекающей по каналам с большим наклоном. Американские электростанции Грэнд Кули, Шаста и Гувер имеют аналогичную схему, и электростанция Супхун по своим размерам занимает следующее место за ними.

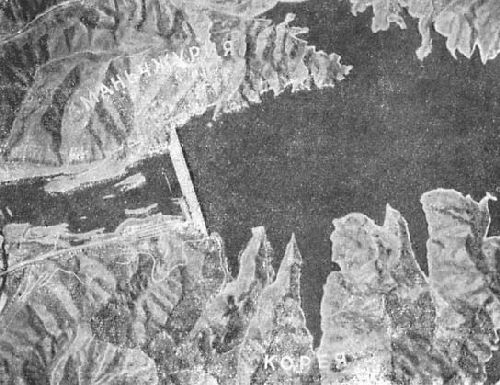

Рис. 54. Электростанция Супхун. На аэрофотоснимке видны основные элементы электростанции. Массивная бетонная плотина высотой 105 м и длиной 885 м подпирает водохранилище с площадью зеркала 328 кв. км, длина которого вверх по реке Ялуцзян достигает 96 км. Трехэтажное машинное здание шириной 20 м и длинной 180 м расположено на корейском берегу у основания плотины. По бокам здания находятся трансформаторные площадки.
Рис. 55. На фотоснимке, сделанном японцами, показана мощная плотина электростанции Сугхун на реке Ялуцзян в процессе строительства. Гигантский кран (справа) кажется небольшим на фоне поднимающихся железобетонных колонн. в которые уложено более 2,7 млн. кубометров бетона. Слева находится законченное постройкой машинное здание.
