Задачу решили остроумно. Небольшой коробчатый корпус танка подвесили в центре конструкции из стальных труб с длинными и высокими фермами по бокам, на которых собирался гусеничный движитель с жесткой подвеской, по обводам напоминающий «ромбовидные» британские танки (в американской литературе встречаются утверждения, что американцы разработали эту схему раньше британцев, но подобные претензии предъявляются и в других странах). Причем рама по периметру была изготовлена из дерева. Гусеница обкатывалась по каткам, оси которых были жестко укреплены в раме.
Опытный легкий танк «Скелетон» (Skeleton) фирмы «Пионир Трэктор Компани», вид сзади-слева. Хорошо видны забронированные карданный

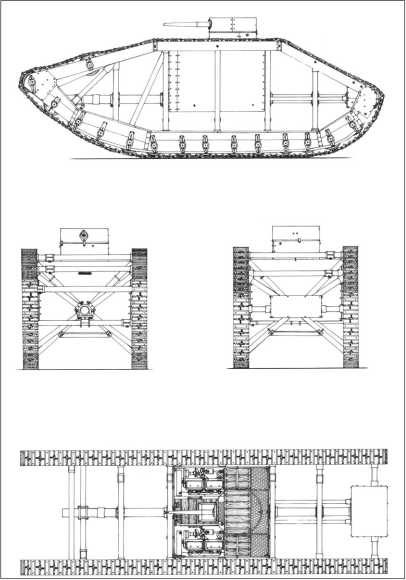

Проекции опытного легкого танка «Скелетон».

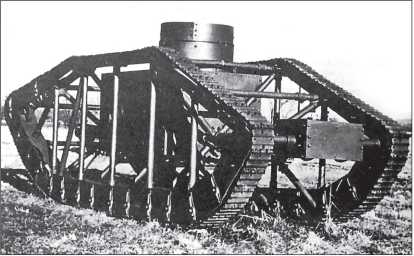

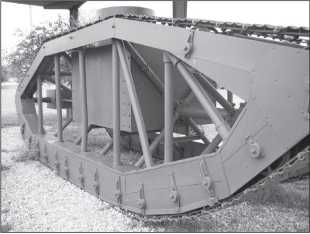

На фото хорошо видны конструкция рамы и ходовой части танка «Скелетон».

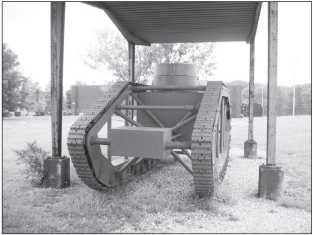

Танк «Скелетон». Вид сзади.

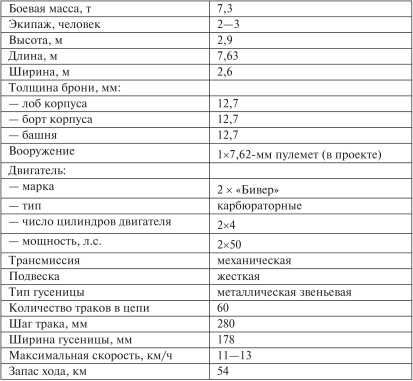

Установленная на корпус поворотная цилиндрическая башня возвышалась над гусеничным обводом. Большие просветы ажурных рам должны были затруднить поражение машины снарядами полевых пушек. Рамы собирались клепкой и сваркой из балок из обычной стали. Толщина брони корпуса была до 12,7 мм — немало по тем временам. В корпусе размещались два четырехцилиндровых бензиновых двигателя мощностью по 100 л.с. Запас топлива — 77 л. От коробки передач шел к корме карданный вал (размещался в продольной трубе), где в бронекоробке находился дифференциал, служивший механизмом поворота.
«Скелетон» без вооружения прошел испытания на Абердинском полигоне, не показав ни ожидавшейся проходимости, ни тем более приемлемой прочности, и к производству принят не был. Максимальная скорость хода составила 13 км/ч, скорость по пересеченной местности — 3,2–8 км/ч. Он до сих пор остается экспонатом музея Абердинского полигона.
Впрочем, в том же 1918 г. в США — как, впрочем, и в других странах — предлагались и куда более причудливые проекты. Например — проект «бронеавтомобиля» Лео Мозера с гусеничным ходом и конусообразным броневым корпусом — по сути, та же «закрытая колесница» Леонардо да Винчи, только поставленная на шасси гусеничного трактора.
«Американский Рено»
Первой иностранной армией, принявшей «Рено» FT-17, стала американская — не успев до конца войны поставить собственное серийное производство, американцы получили 514 «Рено» французского производства.
Летом 1918 г., по требованию Министерства Армии США, явно вдохновленного успехами французских «Рено» FT, на основе «Форда 3-тонного» в опытном порядке построили 7,5-тонный танк А(1) с экипажем 3 человека, установкой 37-мм пушки во вращающейся башне и 7,62-мм пулемета в корпусе.
Демонстрация легкого танка «Рено» FT в США.
Легкие танки М1917 «Американский Рено» ранней модификации (с пулеметными установками «Кольт-Марлин» и с установкой 37-мм пушки) и переданный британцами тяжелый танк Mk V на учениях американских танкистов.

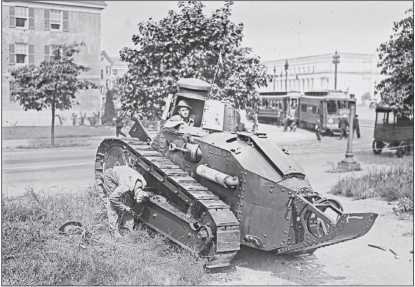

Разбираться с мелкой аварией танка М1917 пришлось прямо на улице города.
О необходимости такого танка — столь же подвижного, как «Рено» FT, и с установкой вооружения в башне, но более крупного и с экипажем 3 человека, — заговорили в штабе генерала Першинга. Вместо двух двигателей установили один 6-цилиндровый «Гудзон» в 60 л.с. с водяным охлаждением, который через специальную зубчатую передачу соединялся с той же «двойной» трансмиссией. Танк был примерно

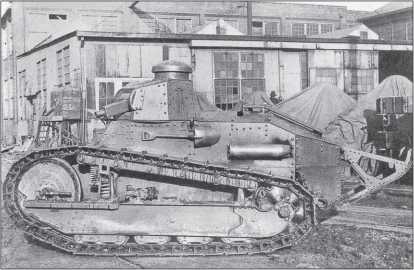

Танк М1917 «6-тонный» с бронекожухом установки пулемета «Кольт-Марлин». Хорошо видно отличие от «Рено» FT в конструкции и креплении направляющего колеса и в моторно-трансмиссионном отделении, вывод выхлопной трубы с левого борта корпуса.

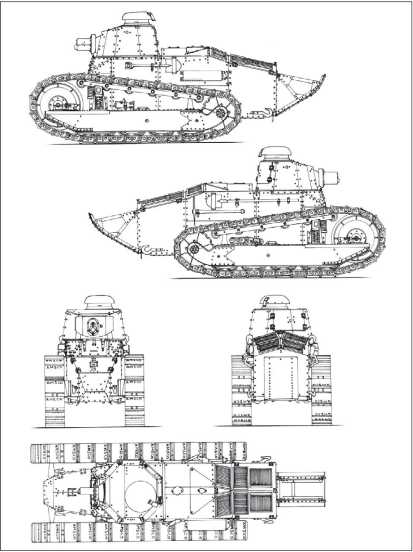

Проекции пушечного «6-тонного» танка М1917 («Американский Рено»).
Еще летом 1917 г. США согласились построить 1200 легких танков типа «Рено» с заменой французского двигателя на американский, литой башни клепаной, пересчетом метрических размеров в дюймовые. В сентябре того же года в США был отправлен один из первых «Рено» FT. Собственная американская модификация «Рено», по соображениям секретности, создавалась под обозначением «6-тонный специальный трактор».
Поскольку устройство французского «Рено» FT описано выше, обратим внимание на отличия его американского варианта, поскольку они не ограничиваются одним только переходом с метрической системы мер на «имперские» (дюйм-фут-фунт). На «Рено» своего производства американцам пришлось устанавливать собственный 4-цилиндровый рядный бензиновый двигатель «Буда» мощностью 43 л.с. (при 1200 об/мин). Диаметр цилиндров двигателя — 108 мм, ход поршня — 140 мм. Выхлопная труба с глушителем, в отличие от французского прототипа, выводилась с левого борта. Вторым существенным отличием стала башня, точнее — установка вооружения. Пулеметные танки вооружались 7,62-мм пулеметом «Кольт-Марлин», затем — М1919 «Браунинг» (собственно, этот пулемет и разрабатывался для планируемой установки на танки). Пулемет крепился на люльке в шаровой установке коробчатого лобового листа башни. К люльке установки снизу крепились патронная коробка и мешок-гильзосборник. По деталям эта установка была унифицирована с пулеметными установками американского тяжелого танка Mk VIII. Установка модернизирована в 1920-е годы — ствол закрывался перфорированным бронекожухом, на который крепился щиток с загнутыми внутрь краями, защищавший установку от заклинивания пулями или мелкими осколками. В шаровой опоре устанавливалась в башне американского «Рено» и 37-мм пушка «Гочкис», только установка имела большие размеры шарового гнезда и иную форму бронекожуха, полностью закрывавшего ствол пушки и противооткатные устройства. Пушечная и пулеметная установки снабжались оптическим прицелом.

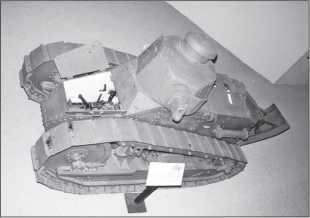

Легкий танк М1917 с поздним вариантом установки 37-мм пушки, сохранившийся в Танковом музее в Форт-Нокс.

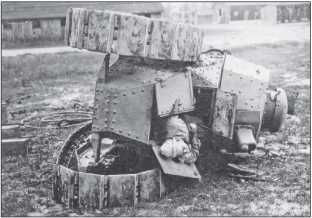

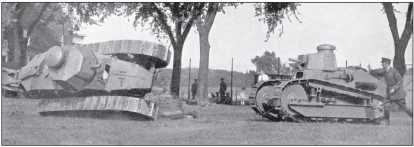

Танк М1917 опрокинувшийся на занятиях по вождению.

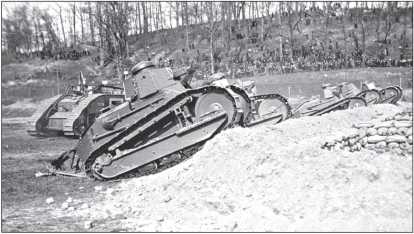

«Американские Рено» на учениях — поворот был слишком крутым. Танки имеют более поздние пулеметные установки со щитом на бронекожухе.

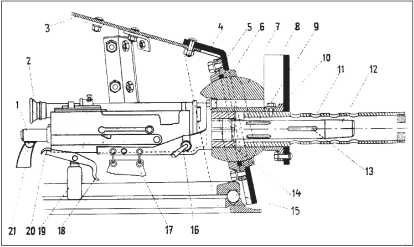

Установка пулемета «Браунинг» М1919 в башне танка М1917: 1 — затылок пулемета, 2 — оптический прицел, 3 — крыша башни, 4 — лобовой лист башни, 5, 6 — гнезда, 7 — яблоко, 8 — щит, 9 — болт крепления бронекожуха, 10 — муфта установки, 11 — бронекожух, 12 — дульная муфта, 13 — кожух пулемета, 14 — люлька, 15 — шаровой погон башни, 16 — зажим, 17 — мешок-гильзосборник, 18, 20 — спусковые крючки, 19, 21 — рукоятки управления.
