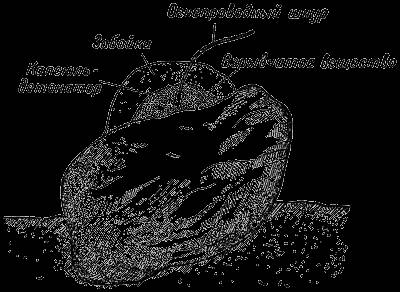

Рис. 20. Накладной заряд с забойкой.
В промышленных взрывных работах способ накладных зарядов применяют для дробления валунов при очистке от них полей и при дроблении слишком больших кусков породы, которые иногда могут получаться при ее добыче другими взрывными способами.
Наиболее распространенными являются способы, при которых в массиве делают углубление, заканчивающееся в том месте, где должен быть расположен заряд взрывчатого вещества. После помещения заряда свободную часть углубления — она должна
Форма и размеры углубления могут быть различными. Так, например, при шпуровом способе (рис. 21) углубление имеет цилиндрическую форму, диаметр его составляет 30–50 миллиметров, а длина доходит до 5 метров.

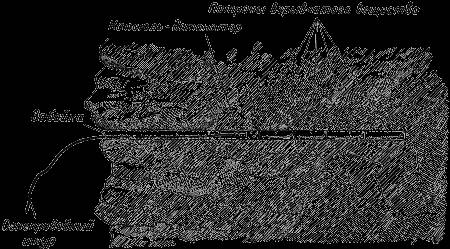

Рис. 21. Шпур с зарядом взрывчатого вещества.
Шпуровой способ широко применяется при проведении подземных подготовительных работ и для откалывания добываемой породы, особенно в тех случаях, когда толщина ее пластов незначительна.
Однако этот способ, который до недавнего времени был единственным способом ведения промышленных взрывных работ, мало экономичен, так как требует большой затраты труда и средств на бурение шпуров.
Более совершенным в этом отношении является способ котловых зарядов (рис. 22). В донной части обычного шпура путем одного или нескольких последовательных взрывов небольших зарядов получают расширение, называемое котлом. Котел и часть шпура заполняют взрывчатым веществом; в остальном выполнение работы такое же, как и при обычном шпуровом способе.

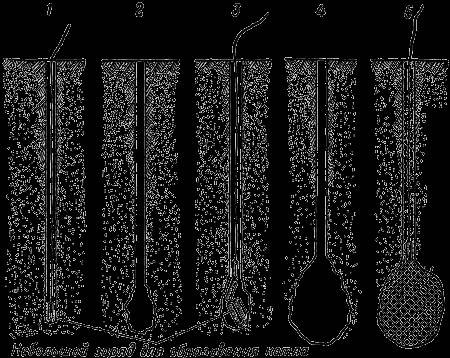

Рис. 22. Способ котловых зарядов.
При таком способе затрата труда на бурение сильно сокращается, особенно при шпурах большой (до 9 метров) глубины. Потребность в рабочих-бурильщиках на одном из карьеров при переходе от шпурового способа к способу котловых зарядов сократилась в восемь-девять раз.
При работе шпуровым способом обычно взрывают одновременно несколько шпуров. Это дает наилучшее разрушение горного массива. При этом важное значение имеют правильное расположение шпуров относительно обнаженной поверхности породы, относительно друг друга, а также последовательность взрывания.
Для обрушения высоких уступов, имеющих отвесные стенки, применяют способ взрывания колонковыми зарядами (рис. 23). Вдоль края уступа пробуривают ряд вертикальных скважин глубиной, несколько превышающей высоту уступа. Заряд помещают в скважине в виде сплошной или прерывистой колонки (отсюда и название способа). Диаметр скважины, выбуриваемой в породе, гораздо больше, чем при шпуровом способе, — до 250 миллиметров; соответственно больше и глубина канала — от 10 до 30 метров. Заряды, как правило, взрываются одновременно, обычно электрическим способом.

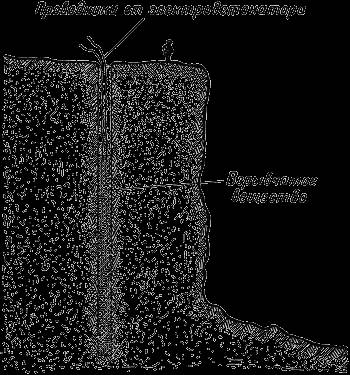

Рис. 23. Способ колонковых зарядов.
При прокладке канала в крепком грунте на Вахшстрое в Таджикистане способ колонковых зарядов дал увеличение производительности труда почти в шесть раз по сравнению с обычным способом неглубоких шпуров.
Во взрывном деле применяются также способы массовых взрывов, при которых используются очень большие заряды — весом в тонны, десятки и даже
В первом случае массив породы разрушается действием взрыва, обрушивается за счет собственного веса, подвергаясь при этом дополнительному дроблению, и размещается вблизи забоя.
При взрыве на выброс порода выбрасывается за счет энергии взрыва, и в результате образуется выемка — траншея, канал, котлован.
Взрывом на сброс образуют площадки на косогорах и вскрывают пласты полезного ископаемого.
При взрыве на обрушение в нижней части массива проходятся горизонтальные штольни, заканчивающиеся одной или несколькими камерами. В этих камерах размещаются заряды взрывчатого вещества. После зарядки штольни заполняются забойкой. При взрыве порода в нижней части массива выбрасывается, а верхняя ее часть под тяжестью своего веса обрушивается в образованное взрывом пространство. Этот способ дает большую экономию в бурении — до 90 процентов — по сравнению со шпуровым способом.
При взрывах на выброс и на сброс применяют более сильные заряды, чем при взрывах на обрушение. Взрыв здесь должен не только разрушить и раздробить массив, но и выбросить раздробленную породу с достаточной скоростью, так, чтобы она двигалась расходящимся снопом и была бы поэтому разбросана в стороны от места расположения заряда. Для помещения зарядов при взрыве на выброс проходятся вертикальные углубления — шурфы, от которых отводят горизонтальные штольни, заканчивающиеся камерами для расположения зарядов (рис. 24). При одиночном заряде взрыв образует воронку (рис. 25), а при одновременном подрыве ряда зарядов — траншею. Выброшенный грунт образует гребни по ее бокам.

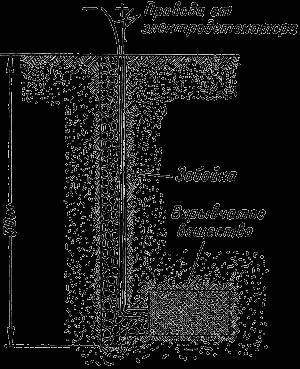

Рис. 24. Размещение заряда при взрыве на выброс.

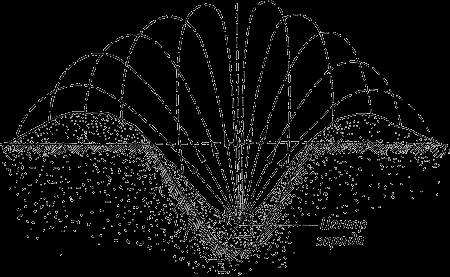

Рис. 25. Образование воронки при взрыве на выброс.
Наибольшие в мире по масштабам и эффективности массовые взрывы были проведены в нашей стране в годы первых пятилеток.
При одном из крупнейших взрывов, произведенном на Урале близ Коркино 16 июля 1936 года по проекту и под руководством инженеров Папоротского и Селевцева, было взорвано одновременно 1808 тонн взрывчатых веществ. Взрыв должен был сбросить породу, закрывавшую залежи угля, чтобы дальнейшую разработку месторождения можно было вести открытым способом. В том месте, где было намечено произвести взрыв, мощный пласт бурого угля залегал на глубине около 20 метров. Было заложено 36 зарядов на глубину от 13 до 18 метров и на расстоянии до 30 метров друг от друга. Для закладки зарядов были вырыты колодцы, от которых на определенной глубине отводили короткую горизонтальную галерею, заканчивавшуюся зарядной камерой. Одновременный взрыв всех зарядов осуществлялся электрическим способом.
Точно в 12 часов по сигналу радиостанции г. Свердловска был включен рубильник взрывной сети. На фронте 900 метров мгновенно выросла стена земли (рис. 26). Вслед за тем с огромной силой вырвались взрывные газы, увлекая с собой размельченный грунт. Через 3–4 секунды газовое и пыльное облако заняло площадь до 2 квадратных километров и двинулось по ветру. Высота ею составляла около 400 метров. Высота выброса грунта доходила до 625 метров. Гигантское надвигавшееся облако, окрашенное образовавшимися при взрыве окислами азота в красно-бурый цвет, при ярком солнечном освещении представляло фантастическое и грозное зрелище.
