— управление доступом. Сетевой адаптер осуществляет управление доступом, предотвращая доступ к сети неавторизованиых пользователей. Сеть 802.11b может использовать две формы управления: SSID (имя сети) и МАС-адрес (уникальная символьная строка, которая идентифицирует каждый сетевой узел). Каждый сетевой узел должен иметь запрограммированный SSID, в противном случае точка доступа не будет связываться с данным узлом. Функциональная таблица МАС-адрес он может ограничивать доступ к радиоаппаратуре, адреса которой имеются в списке;

— WEP-шифрование. Сетевой адаптер управляет

функцией шифрования с защитой, эквивалентной проводной, — Wired Equivalent Privacy (WEP). Сеть может использовать 64-битный или 128-битный ключ для шифрования и дешифрования данных, пропускаемых через сеть.

Другие уровни управления

Все дополнительные операции, предусмотренные стандартом 802.11, выполняются на физическом и МАС-уровнях. Уровни выше управляют адресацией и маршрутизацией, целостностью данных, синтаксисом и форматом данных, содержащихся внутри каждого пакета. Для этих уровней не имеет значения, каким образом они перемещают пакеты — по проводам, оптоволоконным линиям или через радиоканал. Поэтому вы можете использовать 802.11b с любым видом сети или сетевого протокола. Одна и та же радиоаппаратура может работать с TCP/IP, Novell NetWare и всеми остальными сетевыми протоколами, интегрированными в Windows. Unix, Mac OS и другие операционные системы в равной степени.

Сетевые устройства

Как только тип радиосвязи и формат данных определены, следующим этапом является настройка сетевой структуры. Каким образом компьютер использует формат данных и радиоаппаратуру для реального обмена данными?

Сети 802.11b включают две категории радиоаппаратуры: станции и точки доступа. Станция представляет собой компьютер или иное устройство, например принтер, подключенное к беспроводной сети через внутренний или внешний беспроводной адаптер сетевого интерфейса.

Точка доступа представляет собой базовую станцию для беспроводной сети и мост между беспроводной и традиционной проводной сетью.

Сетевые адаптеры

Сетевые адаптеры для станций могут иметь несколько физических форм:

— съемные PC-карты, которые вставляются в PCMCIA-разъемы на большинстве портативных компьютеров. Антенны и световые индикаторы состояния в большинстве адаптеров на PC-картах выдвигаются на дюйм (2,54 см) после открытия разъема карты. Это связанно с необходимостью избавится от экранирования корпусом. Другие адаптеры на PC-картах имеют разъемы под внешние антенны;

— внутренние сетевые адаптеры на PCI-картах, которые вставляются в настольный компьютер. Большинство PCI-адаптеров на самом деле являются PCMCIA-разъемами, которые позволяют пользователям вставлять РС-карту в тыльную часть компьютера. Однако некоторые встраиваются прямо в PCI-карты расширения. Как альтернатива разъему на задней панели от Actiontec и некоторых других производителей доступны отдельные PCMCIA-разъемы, вставляющиеся во внешние компьютерные отсеки для приводов на передней панели;

— внешние USB-адаптеры. USB-адаптеры часто являются лучшим выбором, чем PC-карты, поскольку

адаптер на конце кабеля практически всегда проще переместить в позицию с лучшим приемом сигнала от ближайшей точки доступа;

— внутренние беспроводные адаптеры, интегрированные в портативные компьютерные. Внутренние адаптеры являются модулями, которые вставляются в материнские платы компьютеров. Они имеют тот же внешний вид, что и внешние PC-карты. Антенны для интегрированной радиоаппаратуры обычно скрыты внутри складывающегося компьютерного корпуса;

— съемные адаптеры для PDA и прочих карманных устройств;

— внутренние сетевые интерфейсы, встроенные в другие устройства типа комплектов интернет-телефонии и офисных или бытовых приборов.

Точки доступа

Точки доступа часто комбинируются с другими сетевыми функциями. Вполне вероятно обнаружить автономную точку доступа, которая просто встраивается в проводную сеть при помощи кабеля данных, но существует также масса иных функций. К общим конфигурациям точки доступа относятся:

— простые базовые станции с мостом к Ethernet-порту для подключения к сети;

— базовые станции, которые включают свитч, хаб или маршрутизатор с одним или более портами проводной Ethernet вместе с беспроводной точкой доступа;

— широкополосные маршрутизаторы, обеспечивающие мост между кабельным модемом или DSL-портом и беспроводной точкой доступа;

— программные точки доступа, в качестве базовой станции использующие один из компьютерных беспроводных сетевых интерфейсных адаптеров;

— распределительные шлюзы, поддерживающие ограниченное количество действующих каналов.

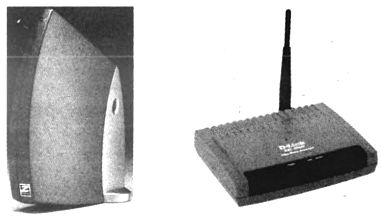

Как показано на рис. 1.5, физическая конструкция точек доступа варьируется от одного производителя к другому. Некоторые выглядят, как промышленные устройства, предназначенные для монтажа вне зоны видимости — в полу- или в малозаметном месте на стене; другие имеют привлекательные «аэродинамические» формы, что позволяет размещать их на поверхности кофейного столика. Характерной особенностью одних являются встроенные антенны, а других — постоянно подключенные короткие вертикальные штыревые антенны, у прочих же по-прежнему сохраняются разъемы для внешних антенн (которые поставляются либо не поставляются с точкой доступа). Независимо от размеров и форм каждая точка доступа имеет радиоустройство, которое отправляет и принимает сообщения и данные между сетевыми станциями и портом Ethernet, подключенным к проводной сети.

Рис. 1.5

Рабочие режимы

Сети 802.11b работают в двух режимах: как Ad-Hoc-сети и как инфраструктурные сети. Как следует из названия, Ad-Hoc-сети обычно являются временными. Ad-Нос-сеть представляет собой автономную группу станций, работающую без подключения к более крупной сети или Интернету. Она содержит две или более беспроводных станции без точек доступа или подключения к остальному миру.
