«Яки» против «мессеров» Кто кого?

Харук Андрей Иванович

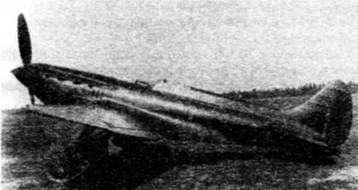

В облике И-17 угадывались черты истребителей будущей войны

Серийное производство И-16 началось в конце 1934 г., и до середины 1941 г. построили порядка 10 тысяч таких истребителей. Первые серии (И-16 тип 4) комплектовались относительно маломощными моторами М-22 (480 л.с.), но вскоре на смену им пришли машины с двигателями М-25, а с 1939 г. на самолет устанавливались М-62 (И-16 тип 18) и М-63 (И-16 тип 24). Скорость достигала 465 км/ч для И-16 тип 18 и 490 км/ч для И-16 тип 24. Предпринимались меры и по усилению вооружения – параллельно с пулеметными истребителями с 1936 г. в меньшем количестве строились самолеты с парой 20-мм пушек ШВАК в крыле (И-16 тип 17, 27, 28).

Развитие истребителей в СССР отнюдь не сводилось к двум «линейкам» Поликарпова – параллельно развивался целый ряд альтернативных проектов. Стоит упомянуть хотя бы И-14 конструкции П.0. Сухого, едва не выигравший соревнование с поликарповским И-16, или строившиеся

небольшой серией истребители Д.П. Григоровича И-Z и ИП-1, спроектированные под динамореактивные (безоткатные) пушки Курчевского.

В Германии в 30-е гг. авиапромышленность отнюдь не могла похвалиться таким разнообразием реализуемых проектов истребителей. Первым истребителем возрожденных Люфтваффе стал биплан Не 51 – машина, представлявшая собой дальнейшее развитие HD-37, считавшегося в СССР не очень удачной машиной. Не 51 имел улучшенную по сравнению с предшественником аэродинамику, но тот же двигатель и неубираемое шасси, что обусловило относительно низкие для середины 30-х гг. летные характеристики. Таким же был и другой истребитель, принятый на вооружение в 1934 г., – «Арадо» Аг 65, – с той лишь разницей, что у Не 51 максимальная скорость составляла 315 км/ч, а у Аг 65 едва дотягивала до 300 км/ч. Не превосходил их и принятый на вооружение в 1935 г. истребитель Аг 68 – в зависимости от модификации он развивал максимальную скорость 323-330 км/ч.

Шанс проверить на практике тактические положения и характеристики истребителей представился в 1936 г., когда вспыхнула гражданская война в Испании. Здесь основными противниками И-15 и И-16 были немецкие Не 51 и итальянские «Фиат» CR.32. Если И-15 примерно соответствовали по своим характеристикам истребителям противника (немного превосходя их в скорости), то И-16 тип 5 имел неоспоримое преимущество над всеми вражескими самолетами. Ситуация изменилась с появлением на Пиренейском полуострове новых монопланов Bf 109В и С. Эти машины превосходили «ишачков» в скорости, хотя скороподъемность у И-16 оставалась лучшей. Весьма неожиданно И-16 проиграл «мессершмитту» в таких важных показателях маневренности, как радиус и время выполнения виража. И конструкторам, и военным в СССР было над чем задуматься…

Новое поколение

«Мессершмитт», с которым нашим летчикам пришлось познакомиться в Испании, принадлежал к новому поколению истребителей, которым суждено было вынести на своих плечах всю тяжесть Второй мировой войны. Помимо Bf 109, к нему принадлежали британские «Хоукер» «Харрикейн» и «Супермарин» «Спитфайр», а также американские «Белл» Р-39 и «Кертисс» Р-40. Принадлежал к нему и советский Як-1 (и его многочисленные модификации). Общей чертой для всех этих машин, помимо монопланной схемы и убирающегося шасси, стало мощное пушечно-пулеметное вооружение и V-образные двигатели жидкостного охлаждения, обладавшие меньшим лобовым сопротивлением по сравнению со звездообразными моторами воздушного охлаждения. Такие моторы – «Даймлер-Бенц» DB 601, «Роллс-Ройс» «Мерлин», «Аллисон» V-1710 – обладали более высокой абсолютной и удельной мощностью по сравнению с моторами прежнего поколения (тем же BMW VI). К тому же такая схема двигателя позволяла реализовать идею т.н. мотор-пушки – пушки, устанавливавшейся в развале цилиндров мотора и стрелявшей через его вал. Первыми такую идею реализовали французы в своем двигателе HS 12Y, устанавливавшемся (в комплекте с 20-мм пушкой) на архаичном моноплане «Девуатин» D.510 и более современных самолетах D.520 того же производителя и MS.406 фирмы «Моран-Солнье». Именно этот мотор, производившийся по лицензии в СССР под обозначением М-100, стал основой для целого семейства двигателей, разработанных В.Я. Климовым. К нему принадлежал и М-105 (ВК-105), в различных модификациях устанавливавшийся на истребители Яковлева. В Германии двигателями, приспособленными для установки мотор-пушки, стали DB 601 и DB 605, которыми комплектовались основные модификации Bf 109. Британские же и американские конструкторы отдавали предпочтение размещению вооружения в крыльях (пожалуй, единственным исключением стала экстравагантная «Аэрокобра» Р-39).

Немецкий Bf 109 стал первым из истребителей нового поколения и единственным, успевшим принять участие в гражданской войне в Испании. В СССР подобные серийные самолеты появились лишь спустя несколько лет. Как ни прискорбно, но существовала вполне реальная возможность опередить в этой области Германию (или хотя бы идти с ней «в ногу»), а не оказаться вдруг в положении догоняющего. Дело в том, что «король истребителей» Поликарпов, несмотря на свою приверженность двигателям воздушного охлаждения, обладающим большей боевой живучестью и более простыми в эксплуатации, занимался и истребителями с моторами жидкостного охлаждения. В 1934 г. он проектирует самолет И-17 под только что закупленный французский мотор HS 12Ybrs (750 л.с.). С технологической точки зрения самолет был подобен И-16, но по основным параметрам – площади крыла, более передней центровке, увеличенному плечу оперения – являлся совершенно новым самолетом.

На летные испытания И-17 вышел в сентябре 1934 г. – на восемь месяцев раньше первого прототипа Bf 109. Несмотря на предельно обжатый фюзеляж, новый моноплан Поликарпова не показал существенных преимуществ над И-16 – максимальная скорость составила 455 км/ч. Тесной была кабина, неудачной признали конструкцию шасси. Но самолет отличался хорошей маневренностью и устойчивостью, а также мощным для того времени вооружением из четырех 7,62-мм пулеметов в крыле – словом, имело смысл продолжить его доводку. Увы, из-за загруженности конструкторского бюро работы велись крайне медленно. Второй экземпляр И-17 с доработанным шасси и некоторыми другими усовершенствованиями был готов в 1935 г. А 17 ноября 1936 г. впервые поднялся в воздух третий образец, получивший индекс И-17бис. Эта машина была оборудована немного более мощным двигателем, закрылками, измененным фонарем кабины летчика. Но главное – на ней установили 20-мм мотор-пушку ШВАК, которую дополняли два 7,62-мм пулемета ШКАС в крыле. Испытания показали, что самолет отличается хорошей управляемостью и простотой управления. Магический рубеж скорости в 500 км/ч, правда,

так и не был преодолен (различные источники указывают максимальную скорость И-17бис в пределах 465-489 км/ч), но это можно было бы исправить установкой в дальнейшем более мощного двигателя. Именно так поступили в Германии – первые серийные Bf 109В и С имели максимальную скорость всего 460-470 км/ч. В СССР же работы по совершенствованию И-17 велись ни шатко ни валко до 1939 г., когда были окончательно прекращены. Свою роль в такой ситуации сыграло и отсутствие надлежащего интереса со стороны заказчика – ВВС Красной армии. Советские военные в определенной мере оказались заложниками успеха И-16 в Испании…

Сложись ситуация по-другому, уже в 1937-1938 гг. можно было бы ожидать полномасштабного производства И-17. Вероятно, удалось бы избежать и «лихорадки» 1939 г., когда разработка новых истребителей началась едва ли не десятком новых конструкторских бюро. Но история, как известно, не знает сослагательного наклонения. В реальности, пока советские заводы штамповали сотни и тысячи морально устаревающих И-15бис, И-153 и И-16, германская авиапромышленность планомерно внедряла в производство все новые и новые модификации Bf 109 – самолета, обеспечившего Люфтваффе господство в воздухе. Но опыт создания И-17 не пропал даром – именно на этом самолете прошла испытания отечественная мотор-пушка, а сам истребитель задал определенный стандарт – не случайно у Як-1 и ЛаГГ-3 размах и площадь крыла практически соответствовали аналогичным параметрам И-17.

	И-15бис	И-16 тип 4	И-16 тип 10	И-16 тип 24	И-17 (2-й прототип)
Тип двигателя	М-25В	М-22	М-25	М-63	М-100
Мощность, л.с.	750	480	750	900	750
Размах крыла, м	10,20	9,00	9,00	9,00	10,00
Длина самолета, м	6,28	5,86	6,07	6,13	7,37
Высота самолета, м		3,25	3,25	3,25	2,55
Площадь крыла, кв. м	22,50	14,54	14,54	14,54	17,65
Масса, кг: пустого самолета нормальная взлетная	13101730	10801354	13271716	13831882	15601917
Максимальная скорость, км/ч: у земли на высоте	372379	362346	398448	410462	485
Скороподъемность, м/с	10,4	11,4	14,7	14,7
Практический потолок, м	9800	7440	8470	9700	9700
Дальность полета. км	770	680	525	440	800
Вооружение, количество х калибр	4x7,62	2x7,62	4x7,62	4x7,62	4x7,62

Рождение «сто девятого»

Процесс строительства Люфтваффе в 30-е гг. отличался завидной планомерностью. Принятие на вооружение определенного типа самолета в большинстве случаев сопровождалось объявлением конкурса на его «сменщика». Таким образом, обеспечивался довольно высокий темп обновления самолетного парка, а конкуренция различных фирм способствовала отбору наиболее удачных конструкций с высокими летно-тактическими характеристиками. Следуя этому принципу, уже в начале 1934 г. был объявлен конкурс, предусматривавший разработку истребителя-моноплана со скоростью не менее 450 км/ч. В качестве силовой установки предполагался один из новейших V-образных моторов жидкостного охлаждения Jumo 210 мощностью 600-700 л.с. в зависимости от модификации.

В конкурсе приняли участие четыре фирмы, показавшие совершенно разные взгляды на облик будущего истребителя. Самым консервативным оказался проект фирмы «Арадо». Ее конструкторы сочли применение убирающегося шасси излишне рискованным с технической точки зрения. Самолет Аг 80 имел фиксированные стойки шасси и низкорасположенное крыло с изломом типа «обратная чайка», позволившее несколько уменьшить длину этих стоек. Неубирающееся шасси вкупе с примененными при проектировании несовершенными методиками расчета привело к тому, что Аг 80 и близко не дотягивал до технического задания – он смог развить максимальную скорость лишь 412 км/ч. Еще хуже были параметры истребителя FW 159 фирмы «Фокке-Вульф». Эта машина представляла собой подкосный моноплан-парасоль с убирающимся шасси довольно сложной кинематики. Но невысокое совершенство крыла и наличие мощных подкосов, создающих дополнительное сопротивление, привело к тому, что FW 159 мог разогнаться лишь до 385 км/ч.
