Язык программирования MQL5: Продвинутое использование торговой платформы MetaTrader 5

Машнин Тимур Сергеевич

Данное свойство тесно связано с двумя другими свойствами индикатора – количеством графических построений и видом графических построений.

Количество графических построений это количество цветных диаграмм, составляющих индикатор.

Например, для индикатора ADX:

#property indicator_plots 3

Индикатор состоит из трех диаграмм (линий) – индикатора направленности +DI, индикатора направленности —DI и самого индикатора ADX.

Вид графических построений – это та графическая форма, из которой

составляется график индикатора.

Например, для индикатора ADX:

#property indicator_type1 DRAW_LINE

#property indicator_type2 DRAW_LINE

#property indicator_type3 DRAW_LINE

Таким образом, каждая диаграмма индикатора ADX – это линия.

Графическая форма сопоставляется с графическим построением с помощью номера графического построения, следующего после indicator_type.

Цвет каждого графического построения индикатора задается свойством indicator_colorN.

Например, для индикатора ADX:

#property indicator_color1 LightSeaGreen

#property indicator_color2 YellowGreen

#property indicator_color3 Wheat

Цвет сопоставляется с графическим построением с помощью номера графического построения, следующего после indicator_color.

В справочнике есть таблица Web-цветов для определения цвета графического построения.

Вернемся к количеству буферов для расчета индикатора.

Так как данные для построения каждой диаграммы индикатора берутся из своего буфера индикатора, количество заявленных буферов индикатора не может быть меньше, чем заявленное число графических построений индикатора.

Сразу же возникает вопрос, каким образом конкретный массив, представляющий буфер индикатора, сопоставляется с конкретным графическим построением индикатора.

Делается это в функции обратного вызова OnInit с помощью вызова функции SetIndexBuffer.

Например, для индикатора ADX:

SetIndexBuffer (0,ExtADXBuffer);

SetIndexBuffer (1,ExtPDIBuffer);

SetIndexBuffer (2,ExtNDIBuffer);

Где первый аргумент, это номер графического построения.

Таким образом, массив связывается с диаграммой индикатора, а диаграмма связывается с ее формой и цветом.

Однако с буферами индикатора все немного сложнее.

Их количество может быть заявлено больше, чем количество графических построений индикатора.

Что это означает?

Это означает, что некоторые массивы, представляющие буфера индикатора, используются не для построения диаграмм индикатора, а для промежуточных вычислений.

Например, для индикатора ADX:

SetIndexBuffer (3,ExtPDBuffer, INDICATOR_CALCULATIONS);

SetIndexBuffer (4,ExtNDBuffer, INDICATOR_CALCULATIONS);

SetIndexBuffer (5,ExtTmpBuffer, INDICATOR_CALCULATIONS);

Такой массив определяется с помощью третьего параметра INDICATOR_CALCULATIONS.

Это дает следующее:

Все

дело в частичном заполнении массива.

Если массив, указанный в функции SetIndexBuffer, является динамическим, т.е. объявлен без указания размера, но он привязан к буферу индикатора с помощью функции SetIndexBuffer, клиентский терминал сам заботится о том, чтобы размер такого массива соответствовал ценовой истории.

Рассмотрим это на примере индикатора ADX.

Откроем приложение MetaTrader 5 и в меню Tools (Сервис) выберем MetaQuotes Language Editor (Редактор MetaQuotes Language).

В редакторе MQL5, в окне Navigator (Навигатор), в разделе Indicators-> Examples выберем и откроем исходный код индикатора ADX.

В функции OnInit закомментируем строку:

// – — indicator buffers

SetIndexBuffer (0,ExtADXBuffer);

SetIndexBuffer (1,ExtPDIBuffer);

SetIndexBuffer (2,ExtNDIBuffer);

SetIndexBuffer (3,ExtPDBuffer, INDICATOR_CALCULATIONS);

SetIndexBuffer (4,ExtNDBuffer, INDICATOR_CALCULATIONS);

// SetIndexBuffer (5,ExtTmpBuffer, INDICATOR_CALCULATIONS);

Теперь массив ExtTmpBuffer является просто динамическим массивом.

Откомпилируем код индикатора и присоединим индикатор к графику в терминале MetaTrader 5.

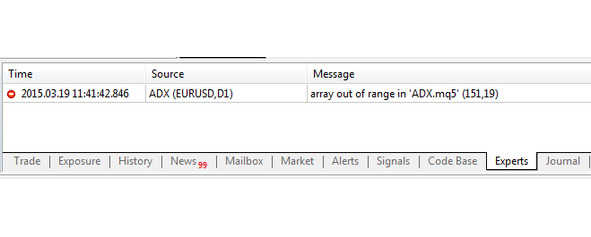

Терминал выдаст ошибку:

Это произошло потому, что мы перед заполнением данного массива значениями не указали его размера и не зарезервировали под него память.

Так что его размер был равен нулю, когда мы попытались в него что-то записать.

Статическим мы этот массив сделать тоже не можем, т.е. объявить его сразу с указанием размера, так как значения такого промежуточного массива рассчитываются в функции обратного вызова OnCalculate на основе загруженной в функцию OnCalculate истории цен, а именно массивов open [], high [], low [], close [].

Но точный размер массивов open [], high [], low [], close [] неизвестен, он обозначается лишь переменной rates_total.

Хорошо, но мы можем в функции OnCalculate применить функцию ArrayResize, чтобы установить размер массива:

ArrayResize (ExtTmpBuffer, rates_total);

Теперь после компиляции индикатор заработает как надо.

Но дело в том, что в функции OnCalculate мы сначала рассчитываем индикатор для всей ценовой истории, т.е. для rates_total значений, а затем при поступлении нового тика по символу индикатора, и соответственно вызове функции OnCalculate, мы рассчитываем значение индикатора для этого нового тика по символу и записываем новое значение индикатора в его массив буфера.
